Ομόκεντρη βαλβίδα πεταλούδας ZhongguanΗ προμήθεια υποστηρίζει εφαρμογές επεξεργασίας νερού, λυμάτων, θαλασσινού νερού, κυκλοφορίας HVAC και βιομηχανικών σωληνώσεων όπου απαιτούνται συμπαγής δομή, κατάλληλα υλικά στεγανοποίησης και σταθερή απόδοση διακοπής λειτουργίας.Zhejiang Zhongguan Valve Manufacture Co., Ltd.έχει επικεντρωθεί στην κατασκευή βαλβίδων για περισσότερα από 20 χρόνια, με τις βάσεις παραγωγής να βρίσκονται στο Tianjin και στο Wenzhou, στο Zhejiang. Η εταιρεία συνδυάζει την εμπειρία παραγωγής βαλβίδων πεταλούδας με πόρους περιφερειακής αλυσίδας εφοδιασμού βαλβίδων για να παρέχει διαμορφώσεις βαλβίδων με βάση διαφορετικά υλικά αγωγών, χαρακτηριστικά μέσων και περιβάλλοντα λειτουργίας.
Μια ομόκεντρη δομή εφαρμόζεται συνήθως σε συστήματα μέσης πίεσης.
Οι αγωγοί ύδρευσης και αποχέτευσης απαιτούν βαλβίδες που μπορούν να διατηρήσουν την απόδοση στεγανοποίησης κατά τη μακροχρόνια λειτουργία. Η ελαστική δομή έδρας που χρησιμοποιείται στο σχέδιο Ομόκεντρης βαλβίδας πεταλούδας είναι κατάλληλη για μέσα με βάση το νερό επειδή το υλικό στεγανοποίησης μπορεί να επιλεγεί σύμφωνα με τα χημικά χαρακτηριστικά του αγωγού.
EPDMκαι τα καθίσματα HTEPDM επιλέγονται συνήθως για εφαρμογές γλυκού νερού, λυμάτων και θαλασσινού νερού λόγω της αντοχής τους στο νερό, τις καιρικές συνθήκες και την έκθεση στο όζον. Η απλοποιημένη εσωτερική δομή μειώνει επίσης τις περιοχές όπου συσσωρεύονται ιζήματα και σωματίδια.
Τα συστήματα θαλασσινού νερού απαιτούν προσοχή στην αντοχή στη διάβρωση, επειδή η περιεκτικότητα σε αλάτι μπορεί να επιταχύνει τη φθορά του υλικού. Το Zhongguan παρέχει συνδυασμούς υλικών, συμπεριλαμβανομένων δίσκων ανθεκτικών στη διάβρωση και διαφορετικών υλικών καθισμάτων σύμφωνα με τις συνθήκες λειτουργίας του θαλασσινού νερού.
Το σώμα της βαλβίδας μπορεί να προστατευτεί με εποξειδική επίστρωση περίπου 250μm, ενώ το υλικό στεγανοποίησης μπορεί να επιλεγεί σύμφωνα με τις πραγματικές απαιτήσεις του μέσου. Τα υλικά με βάση το PTFE ή οι κατάλληλες ενώσεις καουτσούκ μπορούν να ληφθούν υπόψη όταν απαιτείται ισχυρότερη χημική αντοχή.
Τα συστήματα θέρμανσης, εξαερισμού, κλιματισμού και βιομηχανικής ψύξης απαιτούν συχνά συχνές εργασίες ανοίγματος και κλεισίματος. Ο ομόκεντρος σχεδιασμός παρέχει χαμηλά χαρακτηριστικά ροπής λειτουργίας και μπορεί να συνδυαστεί με διαφορετικές διαμορφώσεις ενεργοποιητή σύμφωνα με τις απαιτήσεις ελέγχου.
Η συμπαγής δομή το καθιστά κατάλληλο για συστήματα σωληνώσεων όπου ο χώρος εγκατάστασης είναι περιορισμένος, ενώ η γκοφρέτα καιλοβόςΟι τύποι σύνδεσης παρέχουν ευελιξία για διαφορετικές διατάξεις αγωγών.
Η ομόκεντρη δομή ευθυγραμμίζει το στέλεχος της βαλβίδας, το κέντρο του δίσκου και την κεντρική γραμμή του σώματος στον ίδιο άξονα. Σε σύγκριση με τις εκκεντρικές δομές βαλβίδων πεταλούδας, αυτός ο σχεδιασμός παρέχει απλούστερη διάταξη στεγανοποίησης και μειώνει τους περιορισμούς κατεύθυνσης εγκατάστασης.
Το χαρακτηριστικό αμφίδρομης στεγανοποίησης επιτρέπει την εγκατάσταση χωρίς αυστηρούς περιορισμούς κατεύθυνσης ροής σε πολλές εφαρμογές σωληνώσεων. Αυτό μειώνει την πιθανότητα σφαλμάτων εγκατάστασης που προκαλούνται από λανθασμένο προσανατολισμό της βαλβίδας, ειδικά σε μεγάλα συστήματα παροχής νερού και κυκλοφορίας όπου είναι εγκατεστημένες πολλαπλές βαλβίδες.
Το εύρος απόδοσης μιας βαλβίδας πεταλούδας εξαρτάται σε μεγάλο βαθμό από την επιλογή του υλικού της έδρας. Η ομόκεντρη βαλβίδα πεταλούδας Zhongguan μπορεί να διαμορφωθεί με διαφορετικά υλικά στεγανοποίησης, επιτρέποντας στην ίδια βασική δομή βαλβίδας να προσαρμόζεται σε διαφορετικές συνθήκες λειτουργίας.
Τα EPDM και HTEPDM είναι κυρίως κατάλληλα για εφαρμογές που σχετίζονται με το νερό, ενώNBR, HNBR και XNBR επιλέγονται για μέσα που περιέχουν λάδι. Τα υλικά με βάση το PTFE χρησιμοποιούνται όπου απαιτείται ισχυρότερη χημική αντοχή.
Αυτή η ευελιξία υλικού μειώνει την ανάγκη για εντελώς διαφορετικές δομές βαλβίδων όταν αλλάζουν οι συνθήκες του αγωγού. Ο σχεδιασμός του σώματος της βαλβίδας μπορεί να παραμείνει σταθερός ενώ το σύστημα στεγανοποίησης ρυθμίζεται ανάλογα με το μέσο.
Σε σύγκριση με τις έκκεντρες βαλβίδες πεταλούδας με μεταλλική έδραση, οι ομόκεντρες βαλβίδες πεταλούδας έχουν γενικά απλούστερη εσωτερική δομή και χαμηλότερο συνολικό βάρος.
Αυτό παρέχει πρακτικά πλεονεκτήματα σε μεγάλα έργα αγωγών, επειδή οι διαδικασίες μεταφοράς, εγκατάστασης και συντήρησης γίνονται ευκολότερες στη διαχείριση. Ο ελαστικός σχεδιασμός του καθίσματος επιτρέπει επίσης τη συντήρηση μέσω αντικατάστασης καθίσματος αντί να αντικαθιστά ολόκληρο το συγκρότημα βαλβίδας σε πολλές εφαρμογές.

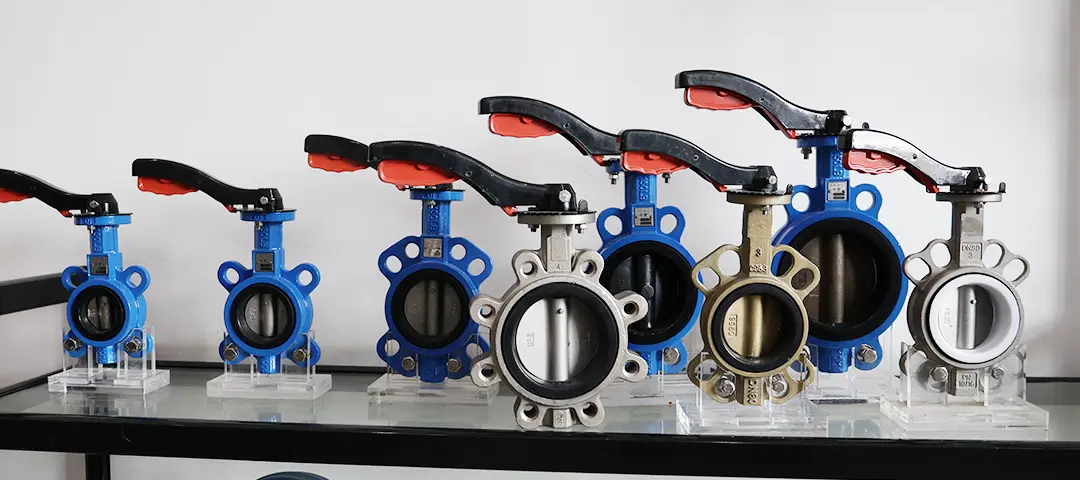

Η Zhongguan παράγει βαλβίδες πεταλούδας που καλύπτουν κυρίως τύπους DN40 έως DN1600, συμπεριλαμβανομένων τύπων γκοφρέτας, ωτίδας, διατομής U και φλάντζας.

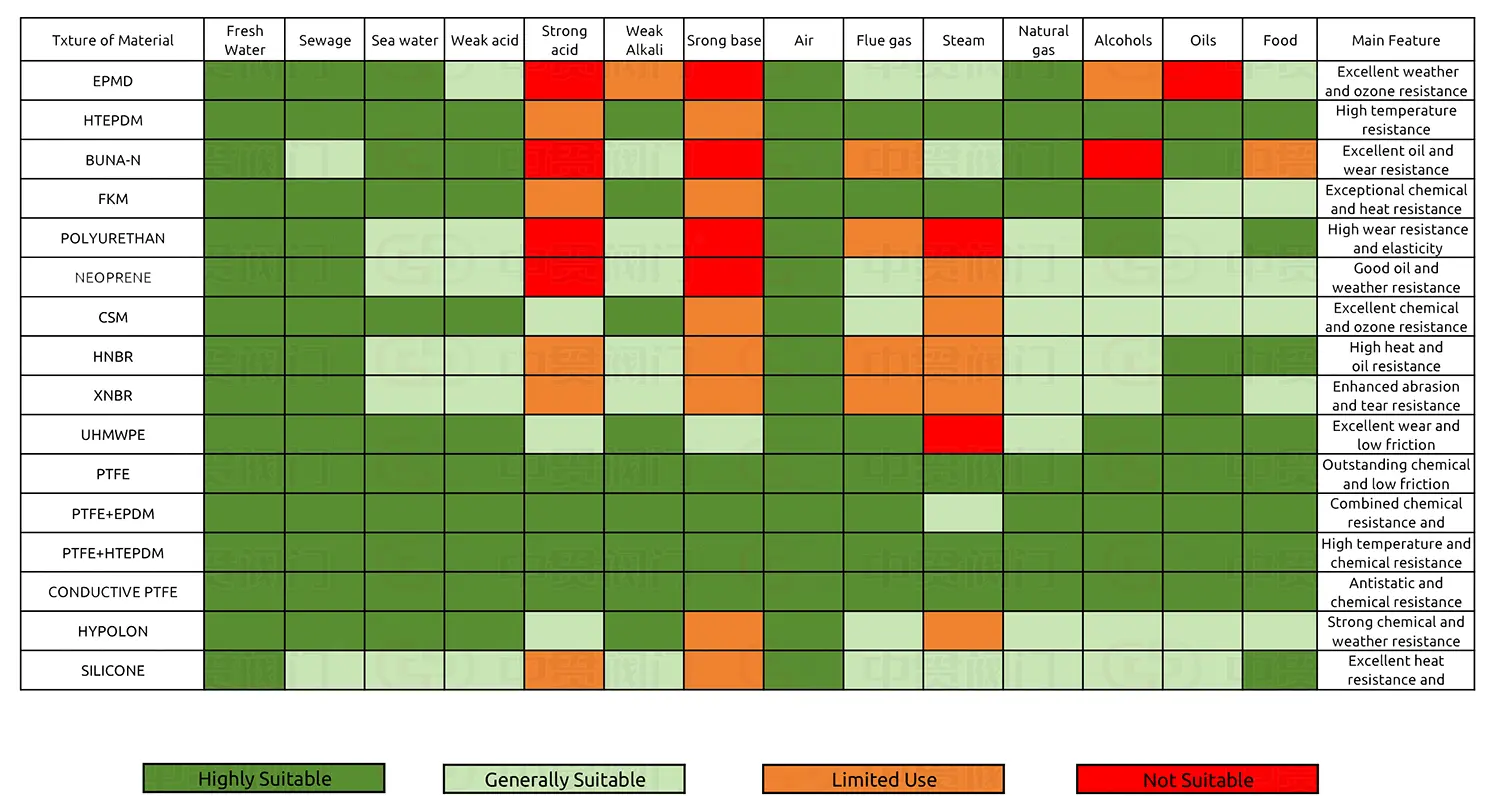

Διαφορετικά υλικά από καουτσούκ και πολυμερή έχουν διαφορετικά χαρακτηριστικά αντοχής στο νερό, τις χημικές ουσίες, το λάδι, τη θερμοκρασία και τα ειδικά μέσα.
| Υλικό καθίσματος | Κατάλληλα μέσα | Χαρακτηριστικά Υλικού |
| EPDM | Γλυκό νερό, λύματα, θαλασσινό νερό, αέρας, καυσαέρια | Καλή συμβατότητα με το νερό, αντοχή στις καιρικές συνθήκες και αντοχή στο όζον. ακατάλληλο για ορυκτέλαιο |
| HTEPDM | Υψηλότερες θερμοκρασίες νερού, θαλασσινού νερού, συνθήκες ατμού | Βελτιωμένη απόδοση θερμοκρασίας σε σύγκριση με το τυπικό EPDM |
| NBR (BUNA-N) | Ορυκτέλαια και μέσα που περιέχουν λάδι | Καλή αντοχή στο λάδι και αντοχή στη φθορά |
| HNBR / XNBR | Βιομηχανικό λάδι και εφαρμογές που σχετίζονται με τη φθορά | Βελτιωμένη αντίσταση σε σύγκριση με το συμβατικό NBR |
| FKM | Χημικά μέσα και συνθήκες υψηλότερης θερμοκρασίας | Ισχυρή αντοχή σε χημικά και θερμοκρασία |
| PTFE | Ισχυρό οξύ, ισχυρό αλκάλιο, διαβρωτικά χημικά μέσα | Εξαιρετική χημική σταθερότητα και χαμηλή τριβή |
| PTFE + EPDM | Εφαρμογές συνδυασμού νερού και χημικών | Συνδυάζει χημική αντοχή PTFE με ελαστικότητα από καουτσούκ |
| PTFE + HTEPDM | Χημικές εφαρμογές σε υψηλότερες θερμοκρασίες | Κατάλληλο για πολύπλοκα χημικά περιβάλλοντα |
| Αγώγιμο PTFE | Αντιστατικοί αγωγοί χημικών | Διατηρεί αντίσταση PTFE με αγώγιμες ιδιότητες |
| Σιλικόνη | Τρόφιμα και καθαρές εφαρμογές υψηλής θερμοκρασίας | Αντοχή στη θερμότητα και συμβατότητα καθαρών μέσων |
Για συστήματα ύδρευσης, επεξεργασίας λυμάτων και θαλασσινού νερού, τα EPDM και HTEPDM επιλέγονται συνήθως επειδή αυτά τα υλικά έχουν καλή απόδοση σε περιβάλλοντα με βάση το νερό. Ωστόσο, δεν είναι κατάλληλα για επαφή με ορυκτέλαια.
Για αγωγούς που σχετίζονται με το πετρέλαιο, τα υλικά NBR, HNBR, XNBR ή FKM είναι πιο κατάλληλα επειδή παρέχουν καλύτερη αντίσταση έναντι της διόγκωσης του λαδιού και της φθορά της σφράγισης.
Για χημικούς αγωγούς που περιέχουν επιθετικά μέσα, τα σύνθετα υλικά PTFE και PTFE παρέχουν ευρύτερη χημική συμβατότητα. Το αγώγιμο PTFE μπορεί επίσης να ληφθεί υπόψη όταν υπάρχουν αντιστατικές απαιτήσεις.
Για επεξεργασία τροφίμων ή καθαρές εφαρμογές σε υψηλή θερμοκρασία, η σιλικόνη και άλλα κατάλληλα υλικά σφράγισης συμβατά με τρόφιμα μπορούν να επιλεγούν σύμφωνα με τις συνθήκες λειτουργίας.
Διαφορετικά σχέδια βαλβίδων πεταλούδας επιλέγονται ανάλογα με τις συνθήκες λειτουργίας. Η ομόκεντρη δομή εφαρμόζεται συνήθως σε αγωγούς νερού, κοινής ωφελείας και γενικά σε βιομηχανικούς αγωγούς, ενώ οι έκκεντρες κατασκευές συχνά εξετάζονται για εφαρμογές υψηλότερης θερμοκρασίας, υψηλότερης πίεσης ή σφράγισης μετάλλων.
| Στοιχείο σύγκρισης | Ομόκεντρη βαλβίδα πεταλούδας | Διπλή Εκκεντρική Βαλβίδα Πεταλούδας | Τριπλή έκκεντρη βαλβίδα πεταλούδας |
| Σχεδιασμός σφράγισης | Ελαστική στεγανοποίηση καθίσματος με κεντραρισμένη δομή δίσκου | Σχέδιο δίσκου όφσετ και άξονα | Κατασκευή πολλαπλών όφσετ με μεταλλική στεγανοποίηση |
| Απαίτηση εγκατάστασης | Δυνατότητα αμφίδρομης σφράγισης | Πολλά σχέδια απαιτούν προσοχή στην κατεύθυνση ροής | Συνήθως απαιτεί σωστή κατεύθυνση εγκατάστασης |
| Επιλογές καθισμάτων | Σειρά EPDM, NBR, FKM, PTFE, σιλικόνη και άλλα υλικά | Μαλακό ή μεταλλικό κάθισμα ανάλογα με το σχέδιο | Κυρίως μεταλλικές λύσεις καθισμάτων |
| Δομικό Βάρος | Ελαφριά δομή | Μεσαίου βάρους | Μεγαλύτερο βάρος λόγω πολύπλοκης δομής |
| Συντήρηση | Απλή δομή αντικατάστασης καθίσματος | Πιο πολύπλοκο σύστημα στεγανοποίησης | Υψηλότερη πολυπλοκότητα συντήρησης |
| Τυπικές Εφαρμογές | Νερό, λύματα, θαλασσινό νερό, HVAC, αδύναμα χημικά μέσα | Βιομηχανικές εφαρμογές μεσαίας θερμοκρασίας | Εφαρμογές υψηλής θερμοκρασίας και υψηλής πίεσης |
Η Zhejiang Zhongguan Valve Manufacture Co., Ltd. βρίσκεται στο Oubei, Yongjia, Wenzhou, Zhejiang, μια περιοχή γνωστή για την κατασκευή αντλιών και βαλβίδων. Η εταιρεία έχει περισσότερα από 20 χρόνια εμπειρίας στη βιομηχανία βαλβίδων και εκμεταλλεύεται πόρους παραγωγής τόσο στο Tianjin όσο και στο Wenzhou.
Το σύστημα παραγωγής καλύπτει την κατασκευή βαλβίδων πεταλούδας, τη συναρμολόγηση, τη δοκιμή πίεσης, την εγκατάσταση έδρας βαλβίδας, την εγκατάσταση χιτωνίου άξονα και τη σήμανση προϊόντων. Η κύρια σειρά παραγωγής βαλβίδων πεταλούδας περιλαμβάνει σχέδια DN40 έως DN1600, που καλύπτουν σχέδια γκοφρέτας, ωτίδας, τμήματος U και φλάντζας.
Απαιτήθηκε ο ZhongguanΠιστοποιητικά ISOγια παραγόμενες βαλβίδες και μπορεί να παρέχειΈδρες βαλβίδων με πιστοποίηση WRASόταν απαιτείται.
Πριν από την εγκατάσταση, οι επιφάνειες στεγανοποίησης του αγωγού και της βαλβίδας θα πρέπει να καθαριστούν για να αφαιρεθεί η σκόνη, η άμμος και άλλα σωματίδια που μπορεί να επηρεάσουν την απόδοση στεγανοποίησης. Η ευθυγράμμιση της φλάντζας θα πρέπει να ελέγχεται προσεκτικά γιατί η ανομοιόμορφη τάση εγκατάστασης μπορεί να επηρεάσει τη λειτουργία της βαλβίδας.
Κατά την εγκατάσταση, η σύνδεση του ενεργοποιητή θα πρέπει να επιβεβαιωθεί για να διασφαλιστεί η ομαλή κίνηση ανοίγματος και κλεισίματος. Η ροπή του ενεργοποιητή πρέπει να ταιριάζει με τις απαιτήσεις λειτουργίας της βαλβίδας για να αποφευχθεί η υπερβολική δύναμη ή η ανεπαρκής λειτουργία.
Κατά τη μεταφορά, ο εξοπλισμός ανύψωσης πρέπει να προσαρτάται γύρω από το σώμα της βαλβίδας αντί για τον ενεργοποιητή ή το στέλεχος της βαλβίδας για την προστασία των εξαρτημάτων του κιβωτίου ταχυτήτων.
Η τακτική επιθεώρηση θα πρέπει να περιλαμβάνει τον έλεγχο της λειτουργίας της βαλβίδας, την κατάσταση του ενεργοποιητή και τις απαιτήσεις λίπανσης σύμφωνα με το περιβάλλον εγκατάστασης. Ενδέχεται να απαιτείται πρόσθετη προστασία για ενεργοποιητές που είναι εγκατεστημένοι σε εξωτερικούς ή σκληρές συνθήκες.
Τα κατάλληλα μέσα εξαρτώνται από το επιλεγμένο υλικό καθίσματος. Το EPDM χρησιμοποιείται συνήθως για συστήματα ύδρευσης και αποχέτευσης, τα υλικά που βασίζονται σε NBR είναι κατάλληλα για μέσα που σχετίζονται με το πετρέλαιο και τα υλικά PTFE χρησιμοποιούνται για ισχυρότερα χημικά περιβάλλοντα.
Η επιλογή θα πρέπει να λαμβάνει υπόψη τον τύπο μέσου, τη θερμοκρασία, τη χημική συγκέντρωση και τη συχνότητα λειτουργίας. Η Zhongguan επιλέγει κατάλληλα υλικά στεγανοποίησης σύμφωνα με τις πραγματικές συνθήκες του αγωγού.
Ναί. Με κατάλληλα ανθεκτικά στη διάβρωση υλικά, συμπεριλαμβανομένης της κατάλληλης επιλογής καθισμάτων και υλικών εσωτερικών εξαρτημάτων, μπορεί να εφαρμοστεί σε αγωγούς που σχετίζονται με το θαλασσινό νερό.
Οι βαλβίδες πεταλούδας Zhongguan καλύπτουν κυρίως τις τιμές πίεσης PN10-PN16, οι οποίες χρησιμοποιούνται συνήθως σε συστήματα ύδρευσης, κοινής ωφέλειας και βιομηχανικών σωληνώσεων.
Ομόκεντρη βαλβίδα πεταλούδας Zhongguanσυνδυάζει μια συμπαγή δομή με πολλαπλές επιλογές στεγανοποιητικού υλικού, επιτρέποντας στη διαμόρφωση της βαλβίδας να ταιριάζει με διαφορετικά μέσα σωληνώσεων και συνθήκες λειτουργίας. Μέσω της μακροχρόνιας εμπειρίας κατασκευής βαλβίδων, του ελέγχου επιλογής υλικού και των διαδικασιών επιθεώρησης παραγωγής, η Zhongguan παρέχει διαμορφώσεις βαλβίδων για επεξεργασία νερού, θαλάσσια συστήματα, κυκλοφορία HVAC και εφαρμογές βιομηχανικών σωληνώσεων.
