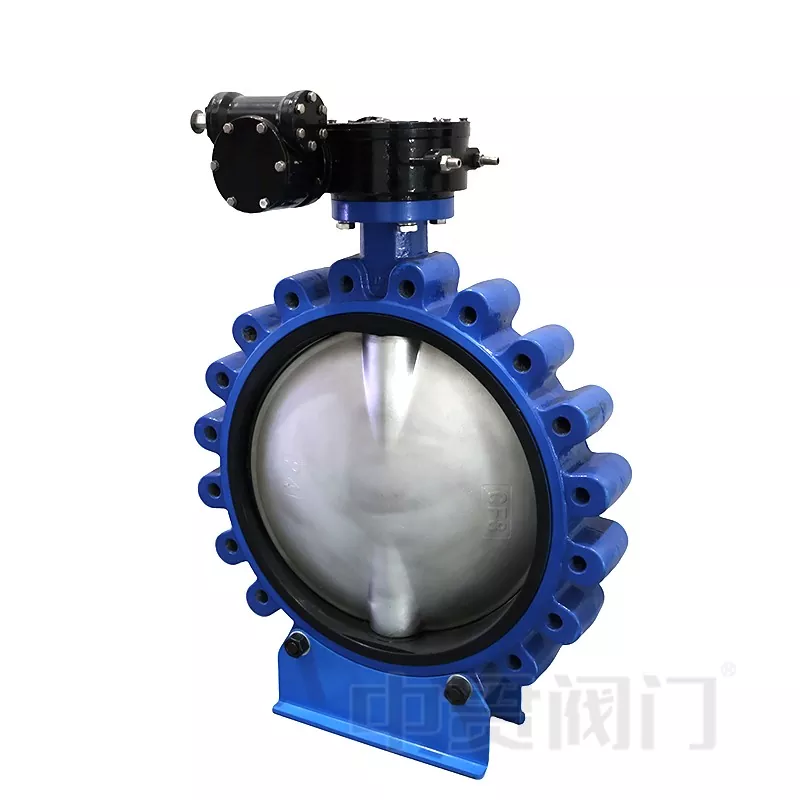

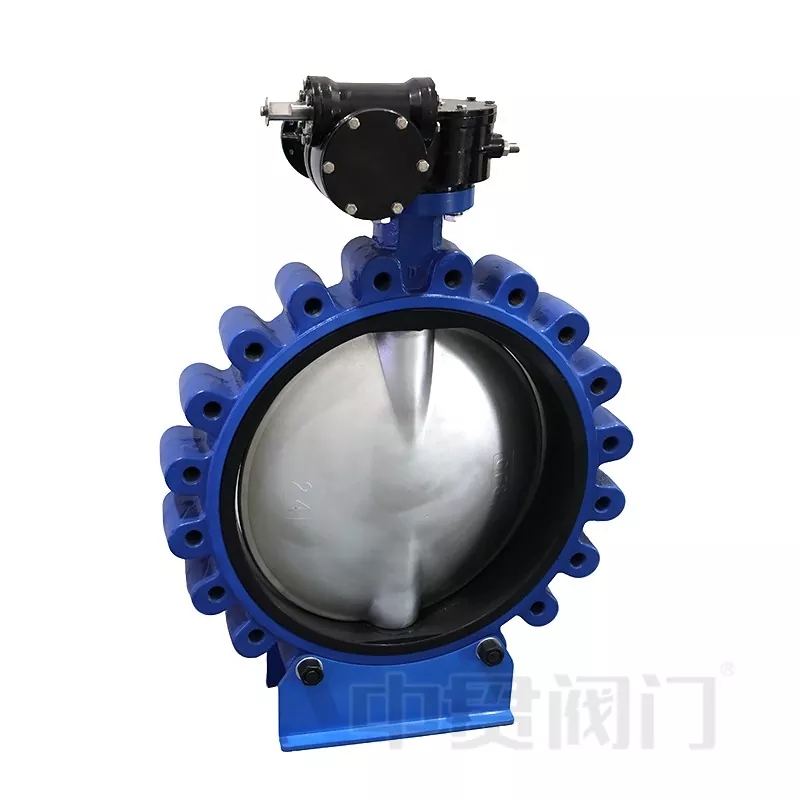

Βαλβίδα πεταλούδας τύπου ωτίδας Zhongguanέχει σχεδιαστεί για συστήματα σωληνώσεων που απαιτούν ευέλικτη εγκατάσταση, αξιόπιστη απενεργοποίηση και βολική συντήρηση. Ως δομή βαλβίδας πεταλούδας κεντρικής γραμμής, επιλέγεται συνήθως γιαεπεξεργασία νερού, κυκλοφορία HVAC, βιομηχανικοί αγωγοί και εφαρμογές όπου η βαλβίδα πρέπει να αφαιρεθεί ή να συντηρηθεί χωρίς να επηρεαστεί η πλήρης διάταξη του αγωγού.
Σε σύγκριση με τις βαλβίδες πεταλούδας γκοφρέτας, ησχεδιασμός σύνδεσης ωτίδαςχρησιμοποιεί οπές με σπείρωμα στο σώμα της βαλβίδας για να επιτρέπει την ανεξάρτητη στερέωση της φλάντζας. Αυτή η δομή είναι ιδιαίτερα κατάλληλη για εγκατάσταση στο τέλος της γραμμής, τμήματα απομόνωσης εξοπλισμού και αγωγούς όπου μπορεί να χρειαστεί να αφαιρεθεί η μία πλευρά της σύνδεσης κατά τη συντήρηση.
Το σώμα της βαλβίδας μπορεί να κατασκευαστεί απόόλκιμο σίδηρο, GGG50, ανοξείδωτο χάλυβα ή ανθρακούχο χάλυβα σύμφωνα με τις απαιτήσεις πίεσης, τα χαρακτηριστικά του μέσου όρου και τις συνθήκες διάβρωσης. Η δομή ωτίδας κατανέμει την τάση σύνδεσης μέσω πολλαπλών σημείων στερέωσης, βελτιώνοντας τη σταθερότητα εγκατάστασης σε αγωγούς που εκτίθενται σε κραδασμούς ή συχνή λειτουργία.
Ο δίσκος υιοθετεί μια συμπαγή κυκλική σχεδίαση και περιστρέφεται περίπου 90° μεταξύ πλήρως ανοιχτής και πλήρως κλειστής θέσης. Δίσκοι από ανοξείδωτο χάλυβα ή άλλα συμβατά υλικά μπορούν να επιλεγούν σύμφωνα με το μέσο του αγωγού για τη βελτίωση της αντοχής στη διάβρωση και της απόδοσης σέρβις.
Το στέλεχος βαλβίδας μεταφέρει τη ροπή λειτουργίας μεταξύ του ενεργοποιητή και του δίσκου. Η κεντραρισμένη διάταξη άξονα μειώνει τη δομική πολυπλοκότητα και υποστηρίζει την ομαλή λειτουργία με μεθόδους χειροκίνητης, πνευματικής ή ηλεκτρικής ενεργοποίησης.
EPDM, NBR, PTFEκαι άλλα υλικά στεγανοποίησης μπορούν να επιλεγούν ανάλογα με το μέσο. Το EPDM χρησιμοποιείται συνήθως για εφαρμογές με βάση το νερό, το NBR είναι κατάλληλο για συνθήκες που σχετίζονται με το λάδι, ενώ το PTFE θεωρείται για ισχυρότερες απαιτήσεις χημικής αντοχής.
Στα συστήματα ύδρευσης και αποχέτευσης, οι βαλβίδες τύπου πεταλούδας επιλέγονται συνήθως λόγω της συμπαγούς δομής τους και των εύκολων χαρακτηριστικών συντήρησης. Οι διαμορφώσεις καθισμάτων EPDM χρησιμοποιούνται συχνά για συστήματα γλυκού νερού, αποχέτευσης και γενικά συστήματα κυκλοφορίας νερού όπου οι απαιτήσεις χημικής συμβατότητας είναι μέτριες.
Οι αγωγοί HVAC και βιομηχανικής ψύξης απαιτούν συνήθως συχνές εργασίες ανοίγματος και κλεισίματος. Ο περιστροφικός σχεδιασμός 90°, η χαμηλή ροπή λειτουργίας και το μικρό μήκος εγκατάστασης καθιστούν τις βαλβίδες πεταλούδας ωτίδας κατάλληλες για συστήματα ελέγχου κυκλοφορίας με περιορισμένο χώρο εγκατάστασης.
Για βιομηχανικούς αγωγούς που περιέχουν διαβρωτικά ή ειδικά μέσα, η διαμόρφωση της βαλβίδας θα πρέπει να επιλέγεται σύμφωνα με τη χημική συμβατότητα μεταξύ του υλικού της έδρας και του μέσου. Τα καθίσματα με βάση το PTFE μπορούν να ληφθούν υπόψη για ισχυρότερα χημικά περιβάλλοντα, ενώ τα υλικά NBR και FKM χρησιμοποιούνται για εφαρμογές που σχετίζονται με το λάδι.
Τα ναυτιλιακά και τα ενεργειακά συστήματα απαιτούν συχνά βαλβίδες με αντοχή στη διάβρωση και εύκολη πρόσβαση στη συντήρηση. Η δομή σύνδεσης ωτίδας επιτρέπει την ευκολότερη απομόνωση και αντικατάσταση σε αγωγούς όπου ο χώρος συντήρησης είναι περιορισμένος.
Κατά τη λειτουργία, ο δίσκος περιστρέφεται γύρω από τον άξονα του στελέχους της βαλβίδας. Όταν η βαλβίδα είναι πλήρως ανοιχτή, ο δίσκος ευθυγραμμίζεται με την κατεύθυνση ροής του αγωγού, μειώνοντας την αντίσταση και επιτρέποντας στο μέσο να διέρχεται με ελάχιστο εμπόδιο.
Κατά το κλείσιμο, ο δίσκος περιστρέφεται κατά περίπου 90° και πιέζεται πάνω στο στεγανοποιητικό κάθισμα για να σταματήσει η ροή. Ανάλογα με τον σχεδιασμό της βαλβίδας και το υλικό στεγανοποίησης, μπορεί να επιτευχθεί απόδοση αμφίδρομης απενεργοποίησης.
Για εφαρμογές στραγγαλισμού, η θέση του δίσκου μπορεί να ρυθμιστεί μεταξύ ανοιχτής και κλειστής θέσης.
| Σύγκριση | Βαλβίδα πεταλούδας τύπου ωτίδας | Βαλβίδα πεταλούδας γκοφρέτας |
|---|---|---|
| Μέθοδος Σύνδεσης | Οι οπές με σπείρωμα επιτρέπουν την ανεξάρτητη στερέωση της φλάντζας | Τοποθετείται ανάμεσα σε δύο φλάντζες χρησιμοποιώντας διαμπερείς βίδες |
| Συντήρηση | Κατάλληλο για συστήματα που απαιτούν ευκολότερη αφαίρεση βαλβίδας ή εγκατάσταση τελικής γραμμής | Πιο κατάλληλο για τυπική εγκατάσταση σωληνώσεων |
| Χώρος Εγκατάστασης | Συμπαγής σχεδιασμός με ισχυρότερη ευελιξία σύνδεσης | Ελαφρύ και συνήθως χρησιμοποιείται όπου ο χώρος είναι περιορισμένος |
| Τυπικές Εφαρμογές | Επεξεργασία νερού, HVAC, βιομηχανικοί αγωγοί, συστήματα ευαίσθητα στη συντήρηση | Γενικοί αγωγοί ύδρευσης και κοινής ωφέλειας |
Zhejiang Zhongguan Valve Manufacture Co., Ltd.έχει επικεντρωθεί στην κατασκευή βαλβίδων για περισσότερα από 19 χρόνια, με τους πόρους παραγωγής να βρίσκονται στο Tianjin και στο Wenzhou, στο Zhejiang. Η εταιρεία παράγειβαλβίδες πεταλούδαςσυμπεριλαμβανομένων τύπων γκοφρέτας, ωτίδας, διατομής U και φλάντζας, με κύριες διαμέτρους παραγωγής που κυμαίνονται από DN40 έως DN1600.

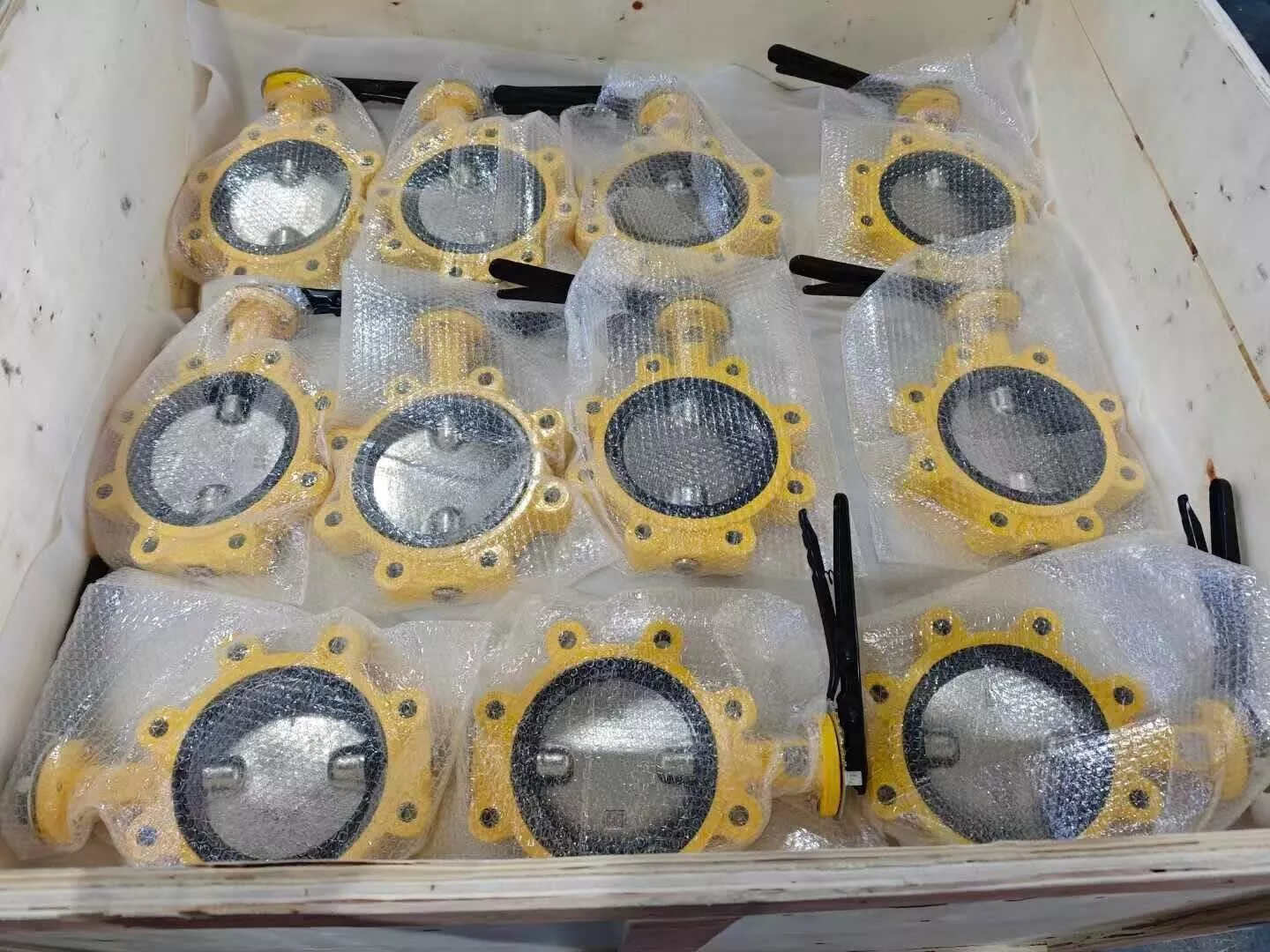

Η διαδικασία κατασκευής περιλαμβάνει συναρμολόγηση βαλβίδας, δοκιμή πίεσης, εγκατάσταση έδρας βαλβίδας, εγκατάσταση χιτωνίου άξονα και σήμανση προϊόντος. Το Zhongguan παρέχει απαιτείταιΠιστοποιητικά ISOγια παραγόμενες βαλβίδες και μπορεί να παρέχειΈδρες βαλβίδων με πιστοποίηση WRASόταν απαιτείται.
Η διάρκεια ζωής μιας βαλβίδας πεταλούδας ωτίδας επηρεάζεται κυρίως από τις συνθήκες λειτουργίας, συμπεριλαμβανομένων των χαρακτηριστικών μέσης, θερμοκρασίας, μεταβολών πίεσης, συχνότητας λειτουργίας και ποιότητας εγκατάστασης. Η επιλογή συμβατών υλικών στεγανοποίησης και η διατήρηση των κατάλληλων συνθηκών λειτουργίας συμβάλλουν στη μείωση της πρόωρης φθοράς των εξαρτημάτων στεγανοποίησης.
Ναί. Οι βαλβίδες πεταλούδας τύπου ωτίδας μπορούν να λειτουργήσουν με χειρολαβές, χειριστές γραναζιών, πνευματικούς ενεργοποιητές ή ηλεκτρικούς ενεργοποιητές σύμφωνα με τις απαιτήσεις ελέγχου αγωγών. Η επιλογή του ενεργοποιητή πρέπει να ταιριάζει με την απαίτηση ροπής βαλβίδας, τη συχνότητα λειτουργίας και το σύστημα αυτοματισμού.
Οι απαιτούμενες πληροφορίες περιλαμβάνουν συνήθως το μέγεθος βαλβίδας, την ονομαστική πίεση, το πρότυπο σύνδεσης, το μέσο σωλήνωσης, το εύρος θερμοκρασίας, τις απαιτήσεις υλικού έδρας και τις απαιτήσεις ενεργοποιητή. Αυτές οι λεπτομέρειες βοηθούν στον προσδιορισμό της κατάλληλης διαμόρφωσης βαλβίδας και στην αποφυγή εσφαλμένης επιλογής υλικού.
Η πρόληψη διαρροών εξαρτάται από τη σωστή επιλογή βαλβίδας, το κατάλληλο υλικό στεγανοποίησης, τη σωστή εγκατάσταση και τον τακτικό έλεγχο. Η ευθυγράμμιση του αγωγού, οι συνθήκες σύνδεσης της φλάντζας και τα ξένα σωματίδια γύρω από την επιφάνεια στεγανοποίησης θα πρέπει να ελέγχονται κατά την εγκατάσταση για να διατηρηθεί η απόδοση στεγανοποίησης.
