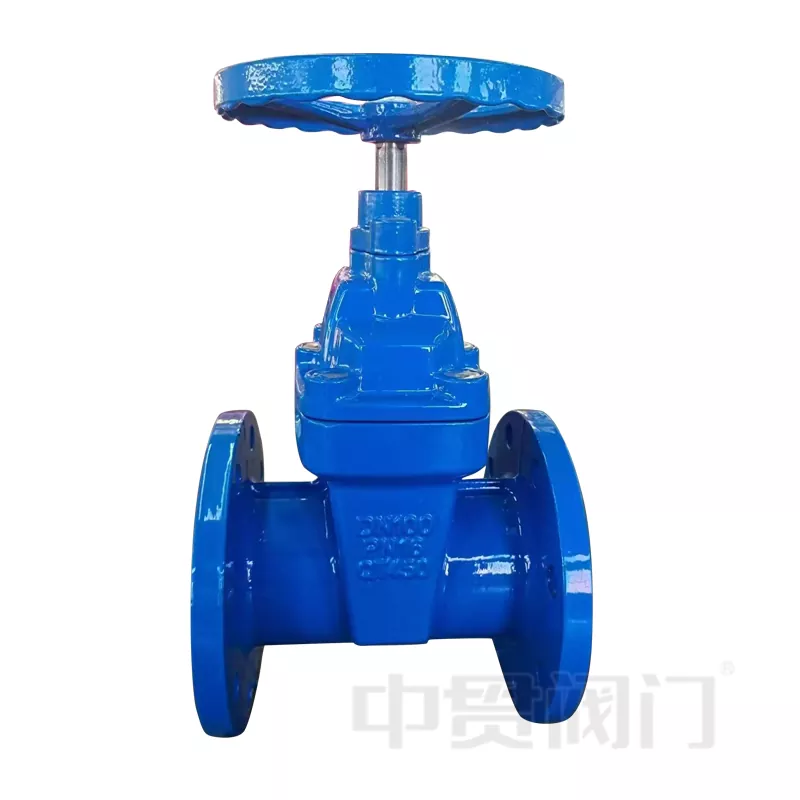

Βαλβίδα πύλης στεγανοποίησης ορείχαλκου JIS 5k ή 10k

Ως Κινέζος προμηθευτής, το JIS 5k or 10k Brass Seal Gate Valve της Zhongguan Valve είναι ένα προϊόν βαλβίδας πύλης που κατασκευάζεται αυστηρά σύμφωνα με τα ιαπωνικά βιομηχανικά πρότυπα και χρησιμοποιείται ευρέως στην αγορά της Νοτιοανατολικής Ασίας. Αυτό το προϊόν συμμορφώνεται με το JIS B2032 (Gate Valve Standard) και το JIS B2071/JIS B2220 (Flange End Standards) και χρησιμοποιείται κυρίως σε συστήματα σωληνώσεων για κοινά μέσα όπως νερό, ατμός και λάδι.

Αναλυτική Περιγραφή

Πρότυπα & Αξιολόγηση Πίεσης

Αυτή η βαλβίδα πύλης στεγανοποίησης ορείχαλκου JIS 5k ή 10k κατασκευάζεται για να πληροί τις κοινές απαιτήσεις του αγωγού JIS και ταιριάζει εύκολα με τα υπάρχοντα ιαπωνικά πρότυπα συστήματα.

Πρότυπο σχεδίασης:

JIS B2032 (Βαλβίδα πύλης)

Πρότυπο φλάντζας:

JIS B2220

Κατηγορία πίεσης:

JIS 5K – κατάλληλο για συστήματα χαμηλής πίεσης

JIS 10K – περίπου PN16 (1,6 MPa)

Εύρος ονομαστικού μεγέθους:

DN15 – DN600

1/2" – 24"

(Το πραγματικό εύρος μεγέθους εξαρτάται από την παραγωγική ικανότητα)

Τεχνικές Παράμετροι

Τεχνικές παράμετροι – JIS 5K / 10K Brass Seal Gate Valve

Δομή & Περιγραφή Υλικού

Η JIS 5k or 10k Brass Seal Gate Valve υιοθετεί μια κλασική και αξιόπιστη δομή, εστιάζοντας στην ανθεκτικότητα και τη σταθερότητα στεγανοποίησης.

• Σώμα βαλβίδας & καπό

Υλικό: ορείχαλκος ή μπρούτζος (χυτός χαλκός)

Καλή αντοχή στη διάβρωση

Κατάλληλο για μη διαβρωτικά μέσα όπως νερό και ατμός

Χρησιμοποιείται ευρέως σε οικοδομικά και βιομηχανικά συστήματα

Επιφάνεια στεγανοποίησης μετάλλου από κράμα χαλκού

Προαιρετική επινικελωμένη ή επιχρωμιωμένη επιφάνεια για βελτίωση της αντοχής στη φθορά

Διατίθεται επιλογή μαλακής σφράγισης (PTFE) για ειδικές συνθήκες εργασίας

• Σύνδεση & Λειτουργία

Σύνδεση με φλάντζα, πλήρως συμβατή με τους τυπικούς αγωγούς JIS

Τυπική λειτουργία: Χειροτροχός

Προαιρετικά: Κιβώτιο ταχυτήτων (για μεγάλα μεγέθη), Ηλεκτρικός ενεργοποιητής (απαίτηση αυτοματισμού)

Πλεονεκτήματα προϊόντος

Σχέδιο μεταλλικής σφραγίδας ορείχαλκου

Καλύτερη αντοχή σε υψηλές θερμοκρασίες σε σύγκριση με τα ελαστικά στεγανοποιητικά

Σταθερή απόδοση σφράγισης κατά τη μακροχρόνια χρήση

Αντίσταση χαμηλής ροήςance

Σχέδιο με πλήρη διάτρηση

Μειωμένη απώλεια πίεσης, κατάλληλη για αγωγούς υψηλής ροής

Lδιάρκεια ζωής

Το υλικό ορείχαλκου αντιστέκεται στην απολέπιση και την οξείδωση

Χαμηλή συχνότητα συντήρησης

Ευρύ φάσμα εφαρμογών

Συστήματα νερού

Αγωγοί ατμού

Λάδι και γενικά βιομηχανικά μέσα

(Για διαβρωτικά μέσα, συνιστάται ειδική επεξεργασία υλικού)

Αρχή Εργασίας

Η βαλβίδα λειτουργεί περιστρέφοντας τον χειροτροχό για να οδηγήσει το στέλεχος και την πλάκα της πύλης προς τα πάνω ή προς τα κάτω:

Όταν ανοιχτεί πλήρως, η δίοδος ροής είναι ευθεία και ανεμπόδιστη

Όταν είναι κλειστές, οι επιφάνειες στεγανοποίησης από κράμα χαλκού εφαρμόζουν σφιχτά για να αποτρέψουν τη διαρροή

Η απλή δομή εξασφαλίζει σταθερή λειτουργία και εύκολη συντήρηση

Αυτός ο σχεδιασμός καθιστά τη βαλβίδα κατάλληλη για συχνό άνοιγμα και κλείσιμο σε βιομηχανικά και κτιριακά συστήματα.

Τυπικές Εφαρμογές

Χημική βιομηχανία

Φαρμακευτικά φυτά Εργοστάσια επεξεργασίας τροφίμων

Συστήματα Δόμησης

Συστήματα HVAC

Παροχή νερού και αποχέτευση

Συστήματα Ενέργειας & Θέρμανσης

Σωληνώσεις ατμού λεβητοστασίου

Σταθμοί ανταλλαγής θερμότητας
