Πώς μια εκτεταμένη βαλβίδα πεταλούδας στελέχους βελτιώνει τον έλεγχο ροής σε βιομηχανικούς αγωγούς;

Περίληψη άρθρου

Βαλβίδες πεταλούδας με εκτεταμένο στέλεχοςχρησιμοποιούνται ευρέως σε σύγχρονα βιομηχανικά συστήματα σωληνώσεων όπου οι τυπικές βαλβίδες δεν μπορούν να παρέχουν επαρκή προσβασιμότητα ή λειτουργική ευκολία. Αυτές οι βαλβίδες διαθέτουν ένα επίμηκες στέλεχος που επιτρέπει στους χειριστές να ελέγχουν τη ροή από πάνω από μονωμένους αγωγούς, υπόγειες εγκαταστάσεις ή δυσπρόσιτες τοποθεσίες. Αυτό το άρθρο εξηγεί πώς λειτουργούν οι βαλβίδες πεταλούδας εκτεταμένου στελέχους, τα δομικά τους στοιχεία, τα πλεονεκτήματα, οι κοινές εφαρμογές και οι βασικοί παράγοντες που πρέπει να ληφθούν υπόψη κατά την επιλογή της σωστής βαλβίδας για βιομηχανική χρήση. Οι σαφείς πίνακες, τα δομημένα τμήματα και η πρακτική καθοδήγηση βοηθούν τους μηχανικούς, τις ομάδες προμηθειών και τους επαγγελματίες συντήρησης να κατανοήσουν πώς αυτές οι βαλβίδες επιλύουν τις πραγματικές λειτουργικές προκλήσεις.

Πίνακας περιεχομένων

• Εισαγωγή στις εκτεταμένες βαλβίδες πεταλούδας στελέχους
• Πώς λειτουργεί μια βαλβίδα πεταλούδας εκτεταμένου στελέχους
• Κύρια δομικά στοιχεία
• Βασικά Πλεονεκτήματα σε Βιομηχανικές Εφαρμογές
• Τυπικές βιομηχανίες και περιπτώσεις χρήσης
• Επισκόπηση τεχνικών παραμέτρων
• Πώς να επιλέξετε τη σωστή εκτεταμένη βαλβίδα πεταλούδας στελέχους
• Συμβουλές συντήρησης και λειτουργίας
• Συχνές Ερωτήσεις
• Σύναψη

Εισαγωγή στις εκτεταμένες βαλβίδες πεταλούδας στελέχους

Στα βιομηχανικά συστήματα σωληνώσεων, οι βαλβίδες διαδραματίζουν κρίσιμο ρόλο στη ρύθμιση, την απομόνωση και την κατεύθυνση της ροής του υγρού. Μεταξύ των πολλών διαθέσιμων τύπων, οι βαλβίδες πεταλούδας αποτιμώνται για τον συμπαγή σχεδιασμό, τη γρήγορη λειτουργία και την οικονομική τους απόδοση.

Ωστόσο, σε ορισμένες εγκαταστάσεις, μια τυπική βαλβίδα πεταλούδας δεν μπορεί να λειτουργήσει εύκολα λόγω μονωτικών στρωμάτων, τοποθέτησης υπόγειων σωλήνων ή υπερυψωμένων σωληνώσεων. Σε τέτοιες περιπτώσεις, έναΕκτεταμένη βαλβίδα πεταλούδας στελέχουςγίνεται η προτιμώμενη λύση.

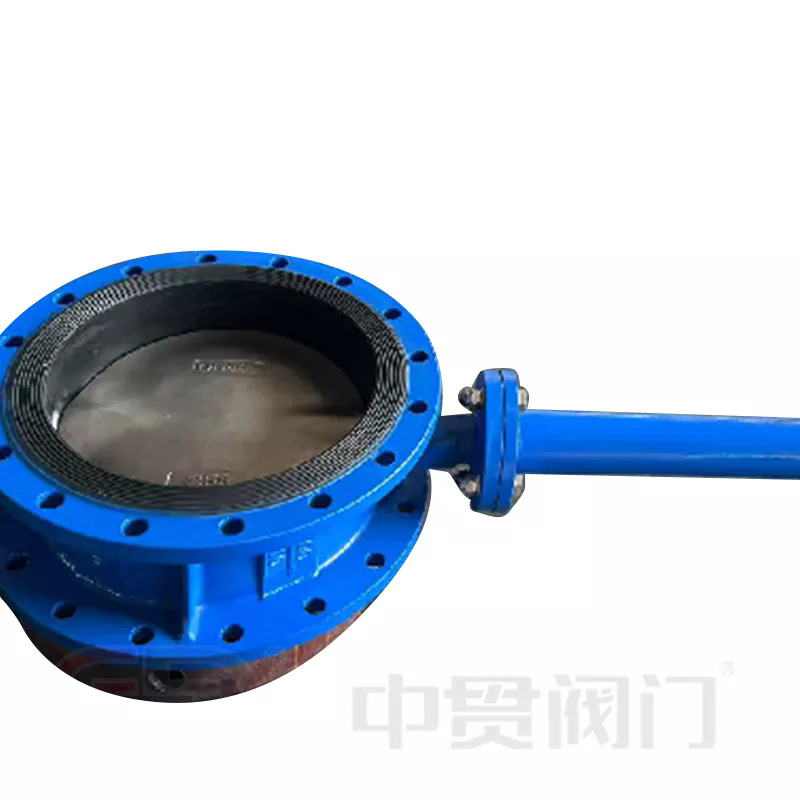

Αυτή η εξειδικευμένη βαλβίδα διαθέτει ένα μακρύτερο στέλεχος που εκτείνεται πέρα ​​από το σώμα της βαλβίδας. Το εκτεταμένο στέλεχος επιτρέπει στον ενεργοποιητή ή τη λαβή να παραμένει προσβάσιμη ακόμη και όταν η ίδια η βαλβίδα είναι εγκατεστημένη σε δύσκολες θέσεις. Ως αποτέλεσμα, η συντήρηση και η λειτουργία γίνονται σημαντικά πιο ασφαλείς και πιο βολικές.

Κατασκευαστές όπωςZhongguanπαρέχει μηχανικές βαλβίδες πεταλούδας με εκτεταμένο στέλεχος σχεδιασμένες να ανταποκρίνονται στις απαιτητικές απαιτήσεις των βιομηχανικών αγωγών, συμπεριλαμβανομένων των χημικών εγκαταστάσεων, των εγκαταστάσεων επεξεργασίας νερού και της ενεργειακής υποδομής.

Πώς λειτουργεί μια βαλβίδα πεταλούδας εκτεταμένου στελέχους

Η αρχή λειτουργίας μιας βαλβίδας πεταλούδας με εκτεταμένο στέλεχος είναι παρόμοια με αυτή μιας συμβατικής βαλβίδας πεταλούδας. Η κύρια διαφορά έγκειται στο μήκος του στελέχους της βαλβίδας.

Μέσα στο σώμα της βαλβίδας, ένας κυκλικός δίσκος περιστρέφεται γύρω από έναν κεντρικό άξονα. Όταν το στέλεχος περιστρέφεται, ο δίσκος περιστρέφεται είτε για να επιτρέψει είτε να περιορίσει τη ροή του υγρού μέσω του αγωγού.

Η επιχειρησιακή διαδικασία περιλαμβάνει συνήθως τα ακόλουθα βήματα:

1. Ο ενεργοποιητής ή η λαβή περιστρέφει το εκτεταμένο στέλεχος.
2. Το στέλεχος μεταφέρει τη ροπή στον δίσκο της βαλβίδας.
3. Ο δίσκος περιστρέφεται μέσα στο σώμα της βαλβίδας.
4. Η ροή είτε επιτρέπεται, είτε με γκάζι είτε είναι εντελώς μπλοκαρισμένη ανάλογα με τη θέση του δίσκου.

Όταν ο δίσκος είναι ευθυγραμμισμένος παράλληλα με τον αγωγό, το υγρό ρέει ελεύθερα. Όταν περιστρέφεται κάθετα στον αγωγό, ο δίσκος εμποδίζει εντελώς τη ροή. Αυτή η λειτουργία τετάρτου στροφής επιτρέπει γρήγορο και αποτελεσματικό έλεγχο ροής.

Το εκτεταμένο στέλεχος διασφαλίζει ότι ο ενεργοποιητής παραμένει πάνω από τα μονωτικά στρώματα ή το επίπεδο του εδάφους, επιτρέποντας στους χειριστές να έχουν πρόσβαση στον μηχανισμό ελέγχου χωρίς να αφαιρέσουν τη μόνωση ή να εκσκαφές σωληνώσεις.

Κύρια δομικά στοιχεία

Μια εκτεταμένη βαλβίδα πεταλούδας στελέχους αποτελείται από πολλά βασικά εξαρτήματα που συνεργάζονται για να εξασφαλίσουν αξιόπιστη απόδοση.

Το εκτεταμένο στέλεχος είναι προσεκτικά σχεδιασμένο για να διατηρεί τη μηχανική αντοχή και να διασφαλίζει την ακριβή μετάδοση της ροπής κατά τη λειτουργία.

Βασικά Πλεονεκτήματα σε Βιομηχανικές Εφαρμογές

Οι βαλβίδες πεταλούδας με εκτεταμένο στέλεχος προσφέρουν αρκετά πρακτικά πλεονεκτήματα σε σύγκριση με τις τυπικές βαλβίδες πεταλούδας.

• Βελτιωμένη προσβασιμότητα– Οι χειριστές μπορούν να ελέγχουν τις βαλβίδες που είναι εγκατεστημένες σε βαθιές τάφρους ή μονωμένους αγωγούς χωρίς δυσκολία.
• Ενισχυμένη Ασφάλεια– Το προσωπικό συντήρησης δεν χρειάζεται να αφαιρεί τη μόνωση ή να έχει πρόσβαση σε επικίνδυνες ζώνες.
• Μειωμένοι περιορισμοί εγκατάστασης– Ο ενεργοποιητής βαλβίδας μπορεί να παραμείνει πάνω από το έδαφος ή έξω από τα στρώματα θερμομόνωσης.
• Αποτελεσματικός έλεγχος ροής– Η λειτουργία τετάρτου στροφής επιτρέπει τη γρήγορη ρύθμιση των συνθηκών ροής.
• Χαμηλότερο κόστος συντήρησης– Η ευκολότερη πρόσβαση μειώνει το χρόνο διακοπής λειτουργίας και τα έξοδα εξυπηρέτησης.

Αυτά τα πλεονεκτήματα καθιστούν τις βαλβίδες πεταλούδας με εκτεταμένο στέλεχος ιδιαίτερα χρήσιμες σε μεγάλα βιομηχανικά συστήματα όπου η προσβασιμότητα και η αξιοπιστία είναι κρίσιμες.

Τυπικές βιομηχανίες και περιπτώσεις χρήσης

Οι βαλβίδες πεταλούδας με εκτεταμένο στέλεχος χρησιμοποιούνται ευρέως σε πολλές βιομηχανίες όπου η πρόσβαση σε αγωγούς είναι περιορισμένη.

• Δημοτικά συστήματα ύδρευσης
• Εγκαταστάσεις επεξεργασίας λυμάτων
• Εγκαταστάσεις χημικής επεξεργασίας
• Πετροχημικοί αγωγοί
• Δίκτυα τηλεθέρμανσης
• Υποδομή υπόγειων αγωγών
• Εγκαταστάσεις παραγωγής ηλεκτρικής ενέργειας

Για παράδειγμα, στα συστήματα τηλεθέρμανσης, οι αγωγοί συχνά καλύπτονται με παχιά μόνωση για να ελαχιστοποιηθεί η απώλεια θερμότητας. Μια τυπική βαλβίδα θα θάφτηκε κάτω από τα μονωτικά στρώματα, καθιστώντας δύσκολη τη λειτουργία. Ένα εκτεταμένο στέλεχος λύνει αυτό το πρόβλημα φέρνοντας τον μηχανισμό ελέγχου πάνω από τη μόνωση.

Επισκόπηση τεχνικών παραμέτρων

Ο παρακάτω πίνακας συνοψίζει τις κοινές τεχνικές παραμέτρους που σχετίζονται με τις βαλβίδες πεταλούδας με εκτεταμένο στέλεχος που χρησιμοποιούνται σε βιομηχανικά συστήματα.

Αυτές οι παράμετροι μπορεί να διαφέρουν ανάλογα με τις απαιτήσεις του έργου και τις συνθήκες λειτουργίας.

Πώς να επιλέξετε τη σωστή εκτεταμένη βαλβίδα πεταλούδας στελέχους

Η επιλογή της κατάλληλης βαλβίδας απαιτεί την αξιολόγηση αρκετών τεχνικών παραγόντων για να διασφαλιστεί η αξιόπιστη απόδοση.

• Βάθος αγωγού ή πάχος μόνωσης– Προσδιορίστε το απαιτούμενο μήκος επέκτασης στελέχους.
• Τύπος υγρού– Εξετάστε τη χημική συμβατότητα με τα υλικά βαλβίδων.
• Πίεση και θερμοκρασία– Βεβαιωθείτε ότι η ονομαστική τιμή της βαλβίδας ταιριάζει με τις συνθήκες του συστήματος.
• Μέθοδος Λειτουργίας– Αποφασίστε μεταξύ χειροκίνητου, ηλεκτρικού ή πνευματικού ελέγχου.
• Προσβασιμότητα Συντήρησης– Αξιολογήστε τις απαιτήσεις του περιβάλλοντος εγκατάστασης και των υπηρεσιών.

Η συνεργασία με έμπειρους κατασκευαστές όπως η Zhongguan μπορεί να βοηθήσει να διασφαλιστεί ότι η διαμόρφωση της βαλβίδας ταιριάζει με τις συγκεκριμένες μηχανικές απαιτήσεις του συστήματος αγωγών.

Συμβουλές συντήρησης και λειτουργίας

Αν και οι βαλβίδες πεταλούδας είναι γνωστές για τις χαμηλές απαιτήσεις συντήρησης, ο τακτικός έλεγχος συμβάλλει στην παράταση της διάρκειας ζωής.

• Επιθεωρείτε περιοδικά τις τσιμούχες για να αποφύγετε διαρροές.
• Ελέγξτε την ευθυγράμμιση και τη λίπανση του στελέχους.
• Λειτουργείτε τη βαλβίδα περιοδικά για να αποφύγετε το κόλλημα του δίσκου.
• Βεβαιωθείτε ότι οι ρυθμίσεις ροπής ενεργοποιητή παραμένουν εντός των προδιαγραφών.
• Παρακολουθήστε την πίεση του αγωγού για να αποφύγετε την υπερβολική πίεση στα εξαρτήματα της βαλβίδας.

Η σωστή εγκατάσταση και η τακτική συντήρηση βελτιώνουν σημαντικά την αξιοπιστία της βαλβίδας και μειώνουν το μακροπρόθεσμο κόστος λειτουργίας.

Συχνές Ερωτήσεις

1. Γιατί είναι απαραίτητο ένα εκτεταμένο στέλεχος για ορισμένες βαλβίδες πεταλούδας;

Ένα εκτεταμένο στέλεχος επιτρέπει στον ενεργοποιητή βαλβίδας να παραμένει προσβάσιμος όταν το σώμα της βαλβίδας είναι εγκατεστημένο υπόγεια, μέσα σε μονωτικά στρώματα ή σε δυσπρόσιτες περιοχές.

2. Μπορεί να προσαρμοστεί το μήκος επέκτασης στελέχους;

Ναί. Οι περισσότεροι κατασκευαστές παρέχουν προσαρμοσμένα μήκη στελέχους με βάση το βάθος του αγωγού, το πάχος μόνωσης και τις λειτουργικές απαιτήσεις.

3. Είναι οι βαλβίδες πεταλούδας με εκτεταμένο στέλεχος κατάλληλες για συστήματα υψηλής θερμοκρασίας;

Ναι, με την προϋπόθεση ότι έχουν επιλεγεί κατάλληλα υλικά και εξαρτήματα στεγανοποίησης για να αντέχουν στη θερμοκρασία λειτουργίας.

4. Ποια είναι η διαφορά μεταξύ μιας τυπικής βαλβίδας πεταλούδας και μιας έκδοσης εκτεταμένου στελέχους;

Η κύρια διαφορά είναι το μακρύτερο στέλεχος που συνδέει τον δίσκο της βαλβίδας με τον ενεργοποιητή, επιτρέποντας τη λειτουργία από απομακρυσμένη ή ανυψωμένη θέση.

Σύναψη

Οι βαλβίδες πεταλούδας με εκτεταμένο στέλεχος παρέχουν μια αποτελεσματική λύση για βιομηχανικούς αγωγούς όπου οι τυπικές βαλβίδες δεν είναι εύκολα προσβάσιμες. Επεκτείνοντας το στέλεχος πάνω από μονωτικά στρώματα ή υπόγειες εγκαταστάσεις, αυτές οι βαλβίδες απλοποιούν τη λειτουργία, ενισχύουν την ασφάλεια και μειώνουν την πολυπλοκότητα της συντήρησης.

Με τη συμπαγή δομή τους, τον αποτελεσματικό έλεγχο ροής και τις ευέλικτες επιλογές εγκατάστασης, οι βαλβίδες πεταλούδας με εκτεταμένο στέλεχος συνεχίζουν να διαδραματίζουν σημαντικό ρόλο στη σύγχρονη μηχανική αγωγών. Προϊόντα υψηλής ποιότητας που κατασκευάζονται από εταιρείες όπως π.χZhongguanσυμβάλλουν στη διασφάλιση αξιόπιστης απόδοσης σε ένα ευρύ φάσμα απαιτητικών βιομηχανικών περιβαλλόντων.

Εάν αναζητάτε μια αξιόπιστη λύση για μονωμένους αγωγούς, υπόγειες εγκαταστάσεις ή εξειδικευμένα συστήματα ελέγχου ροής, η ομάδα μηχανικών μας είναι έτοιμη να σας βοηθήσει.Επικοινωνήστε μαζί μαςσήμερα για να μάθετε περισσότερα σχετικά με τις προσαρμοσμένες λύσεις Extended Stem Butterfly Valve και να ανακαλύψετε πώς η Zhongguan μπορεί να υποστηρίξει το έργο σας.
