Τις διαφορές μεταξύ βαλβίδων πεταλούδας κεντρικής γραμμής καιεκκεντρικές βαλβίδες πεταλούδας
1. Βασική δομή και αρχή

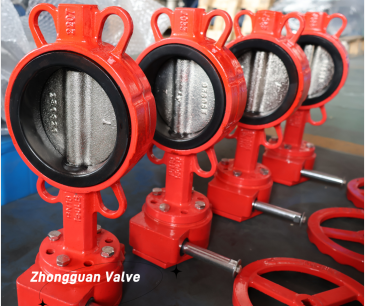

ΟΒαλβίδα πεταλούδας κεντρικής γραμμήςείναι συμμετρικά σχεδιασμένο, με τον κεντρικό άξονα της πλάκας βαλβίδας να συμπίπτει με τον άξονα του αγωγού. Επιτυγχάνει σφράγιση από την παραμόρφωση της συμπίεσης του ελαστικού κάθισμα της βαλβίδας (συνήθως καουτσούκ). Η δομή του είναι απλή και το κόστος κατασκευής είναι χαμηλό, αλλά η πλάκα βαλβίδας θα τρίβεται πάντα στο κάθισμα της βαλβίδας κατά τη διάρκεια της διαδικασίας ανοίγματος και κλεισίματος, η οποία είναι επιρρεπής σε φθορά. Η εκκεντρική βαλβίδα πεταλούδας βελτιώνει αυτό το ελάττωμα μέσω του σχεδιασμού της αξονικής μετατόπισης (ενιαία εκκεντρική, διπλή εκκεντρική ή τριπλή εκκεντρική): Η ενιαία εκκεντρική μετακινεί τον περιστρεφόμενο άξονα μακριά από την κεντρική γραμμή της επιφάνειας σφράγισης. Το διπλό εκκεντρικό προσθέτει αξονική μετατόπιση σε αυτή τη βάση. Το τριπλό εκκεντρικό υιοθετεί περαιτέρω ένα λοξό σχεδιασμό επιφανειακής σφράγισης, επιτρέποντας την αποσύνδεση της πλάκας βαλβίδας από την επαφή κατά τη στιγμή του ανοίγματος, μειώνοντας σημαντικά τη φθορά.
2. Σεναρίων σύγκρισης απόδοσης και εφαρμογής
Η βαλβίδα πεταλούδας μεσαίας γραμμής είναι κατάλληλη για καθαρά μέσα, όπως νερό και αέρας με πίεση ≤1,6MPa και θερμοκρασία κάτω από 120 ℃. Χρησιμοποιείται συνήθως στην κατασκευή συστημάτων ύδρευσης και αποστράγγισης και συστήματα HVAC. Το κάθισμα της βαλβίδας από καουτσούκ έχει διάρκεια ζωής περίπου 2-3 ετών υπό συνθήκες συχνών ανοίγματος και κλεισίματος. Στην εκκεντρική βαλβίδα πεταλούδας, ο διπλός εκκεντρικός τύπος μπορεί να χειριστεί μέσα που περιέχουν σωματίδια ιχνοστοιχείων (όπως επεξεργασία λυμάτων), με διάρκεια ζωής έως και 5-8 ετών. Ο τρεις εκκεντρικοί τύποι χρησιμοποιεί ένα ζεύγος μεταλλικών στεγανοποίησης (όπως ανοξείδωτο χάλυβα + σκληρό κράμα), με βαθμολογία πίεσης του PN40 και ένα όριο θερμοκρασίας 650 ℃ και είναι ιδιαίτερα κατάλληλο για συνθήκες εργασίας υψηλής πίεσης και υψηλής θερμοκρασίας σε σταθμούς ηλεκτροπαραγωγής και πετροχημικές βιομηχανίες, με διάρκεια ζωής έως και 10 ετών.
3. Οικονομική ανάλυση της επιλογής μοντέλων
Λαμβάνοντας τη βαλβίδα DN300 ως παράδειγμα, η τιμή της βαλβίδας πεταλούδας κεντρικής γραμμής είναι περίπου 2.000 - 5.000 γιουάν, ενώ η τιμή της τριών σφραγισμένων εκκεντρικής βαλβίδας πεταλούδας είναι τόσο υψηλή όσο 20.000 - 50.000 γιουάν. Ωστόσο, λαμβάνοντας υπόψη το κόστος συντήρησης: η βαλβίδα κεντρικής γραμμής ενδέχεται να χρειαστεί να αντικατασταθεί ετησίως σε βιομηχανικά περιβάλλοντα, ενώ η τριπλή εκκεντρική βαλβίδα μπορεί να χρησιμοποιηθεί συνεχώς για 5 χρόνια χωρίς συντήρηση. Για βιομηχανικά συστήματα με πάνω από 10.000 επιχειρήσεις ανοίγματος και κλεισίματος ετησίως ή ισχυρή μέση διαβρωτικότητα, το συνολικό κόστος κύκλου ζωής της τριών σφραγισμένων εκκεντρικών βαλβίδων πεταλούδας είναι στην πραγματικότητα χαμηλότερο. Συνιστάται τα συνηθισμένα πολιτικά συστήματα να επιλέγουν τον τύπο κεντρικής γραμμής, ενώ τα βιομηχανικά συστήματα με συνεχή παραγωγή θα πρέπει να δίνουν προτεραιότητα στον τρισδιάστατο σχεδιασμό. Τα προϊόντα της βαλβίδας Zhongguan έχουν επεκτείνει τη διάρκεια ζωής της βαλβίδας κεντρικής γραμμής πεταλούδας σε 5 χρόνια μέσω βελτιστοποιημένου σχεδιασμού και ακριβούς επεξεργασίας και η βαλβίδα πεταλούδας τριών σφραγίδων μπορεί να φτάσει τα 15 χρόνια, μειώνοντας σημαντικά το συνολικό κόστος χρήσης για τους χρήστες.
