Τι είναι μια σύνδεση τύπου προεξοχής;

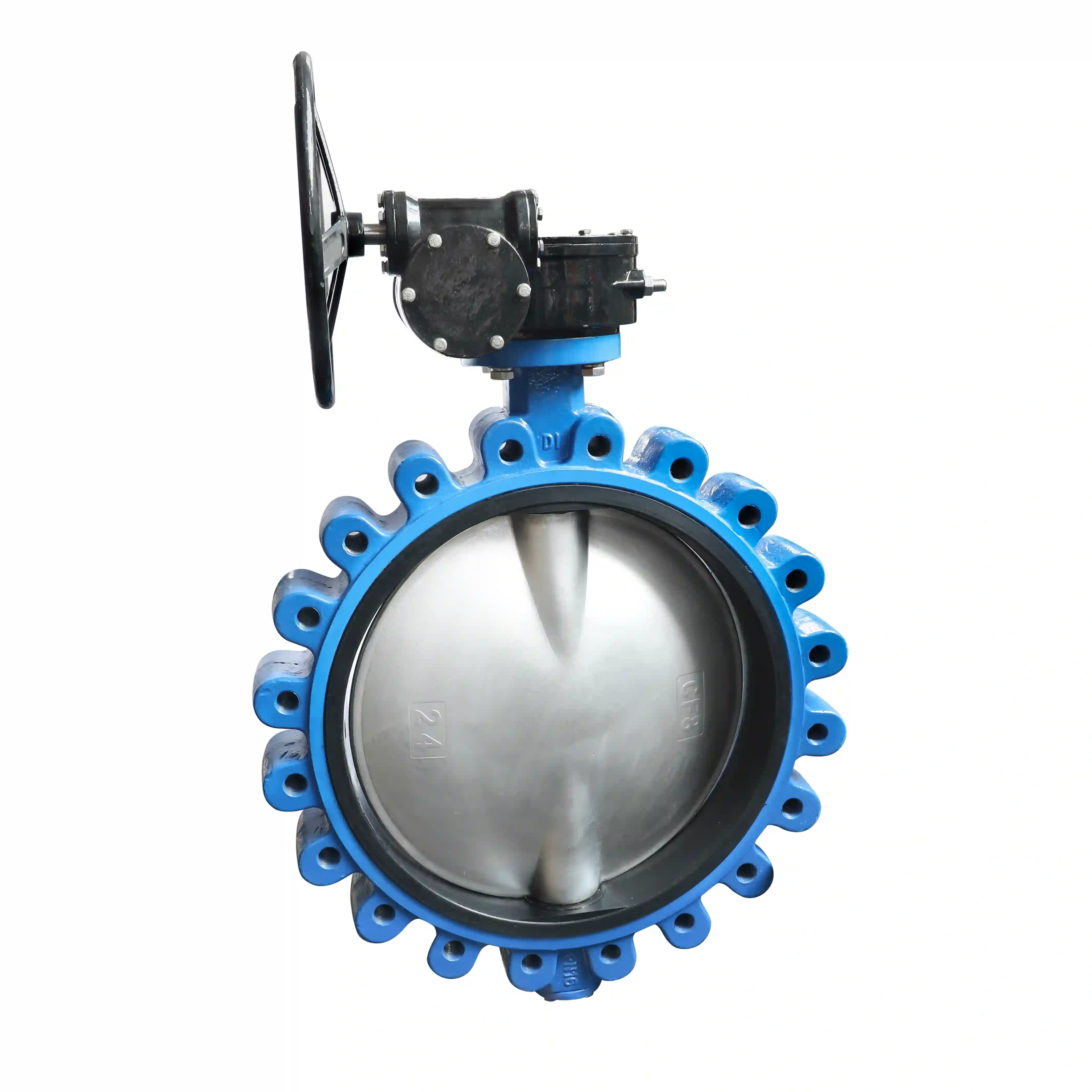

Η "σύνδεση τύπου ωτίδας" αναφέρεται συνήθως στη μέθοδο εγκατάστασης μιας βαλβίδας πεταλούδας τύπου ωτίδας μεταξύ των φλαντζών του σωλήνα. Αυτή η μέθοδος σύνδεσης είναι πολύ συνηθισμένη σε βιομηχανικά συστήματα σωληνώσεων. Πήρε το όνομά του από το σώμα της βαλβίδας που έχει δομές "ωτίδας" με τρύπες μπουλονιών.

Για να κατανοήσετε καλύτερα αυτή τη μέθοδο σύνδεσης, μπορεί να συγκριθεί με έναν άλλο κοινό τύπο: τη σύνδεση τύπου γκοφρέτας.

Βασικά χαρακτηριστικά και Βήματα εγκατάστασης

Ανεξάρτητη σύνδεση, χωρίς παρεμβολές: Το πιο αξιοσημείωτο χαρακτηριστικό μιας σύνδεσης τύπου ωτίδας είναι ότι οι σωλήνες σε κάθε πλευρά στερεώνονται ανεξάρτητα στη βαλβίδα χρησιμοποιώντας μπουλόνια. Δηλαδή, η φλάντζα στην αριστερή πλευρά είναι βιδωμένη στα αριστερά ωτία της βαλβίδας και η δεξιά πλευρά βιδώνεται ομοίως στα δεξιά ωτία. Αυτό επιτρέπει σε κάθε πλευρά της σωλήνωσης να αφαιρείται ανεξάρτητα χωρίς να επηρεάζεται η στεγανοποίηση στην αντίθετη πλευρά.

Μέθοδος εγκατάστασης:

Τοποθετήστε τοβαλβίδα πεταλούδας τύπου ωτίδαςανάμεσα σε δύο φλάντζες σωλήνα και ευθυγραμμίστε τις οπές των μπουλονιών.

Χρησιμοποιήστε μπουλόνια για να στερεώσετε με ασφάλεια τη φλάντζα σε κάθε πλευρά στις οπές με σπείρωμα ή στις διαμπερείς οπές στις αντίστοιχες ωτίδες της βαλβίδας.

Σημείο κλειδί: Σε αντίθεση με τις συνδέσεις τύπου γκοφρέτας, τα μπουλόνια δεν χρειάζεται να περάσουν εντελώς από ολόκληρη τη βαλβίδα από τη μια πλευρά στην άλλη. Επομένως, τα μπουλόνια είναι πιο κοντά, κάνοντας την εγκατάσταση και τη συντήρηση ευκολότερη.

Γιατί απαιτείται αυτή η μέθοδος σύνδεσης;

Αυτός ο σχεδιασμός προσφέρει πολλά διαφορετικά πλεονεκτήματα:

Διευκολύνει την «αδιέξοδη» εξυπηρέτηση: Όταν η βαλβίδα πρέπει να εγκατασταθεί στο άκρο ενός αγωγού (π.χ. ως βαλβίδα αποστράγγισης στον τερματισμό του σωλήνα), υπάρχει μόνο μια φλάντζα στη μία πλευρά. Μια βαλβίδα τύπου ωτίδας μπορεί να βιδωθεί απευθείας σε αυτή τη φλάντζα - κάτι που μια βαλβίδα τύπου γκοφρέτας δεν μπορεί να κάνει.

Βελτιωμένη σταθερότητα συστήματος: Σε σύγκριση με τις βαλβίδες τύπου γκοφρέτας, οι οποίες βασίζονται σε μακριές βίδες που τις σφίγγουν μεταξύ των φλαντζών, η ανεξάρτητη στερέωση των βαλβίδων τύπου ωτίδας παρέχει ισχυρότερη στήριξη. Σε εφαρμογές όπου οι αγωγοί παρουσιάζουν κραδασμούς ή κυμαινόμενη πίεση, αυτή η μέθοδος σύνδεσης προσφέρει υψηλότερη σταθερότητα και αξιοπιστία.

Ευκολότερη συντήρηση: Επειδή οι δύο πλευρές των σωληνώσεων συνδέονται ανεξάρτητα, όταν είναι απαραίτητο να γίνει σέρβις ή αντικατάσταση της βαλβίδας, πρέπει να αποσυναρμολογηθεί μόνο η πλευρά που πρέπει να εργαστεί. Δεν χρειάζεται να αποσυνδέσετε και τις δύο πλευρές της σωλήνωσης ταυτόχρονα, μειώνοντας σημαντικά τον χρόνο διακοπής λειτουργίας.
