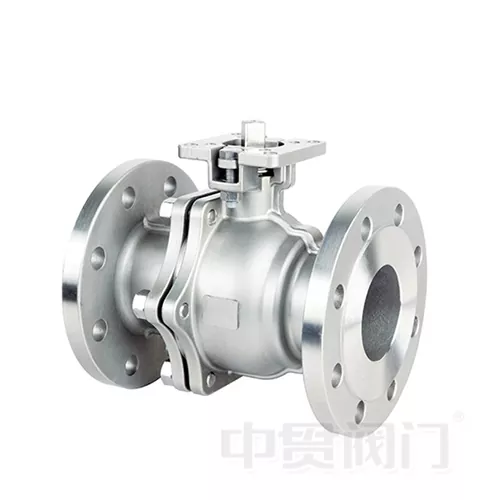

Βαλβίδα σφαιρικής βαλβίδας από ανοξείδωτο χάλυβα ASME Standard Flange High Platform

Η σφαιρική βαλβίδα από ανοξείδωτο χάλυβα ASME Standard Flange High Platform είναι μια επαγγελματικής ποιότητας βιομηχανική βαλβίδα σχεδιασμένη για να χειρίζεται διαβρωτικά μέσα, συνθήκες υψηλής θερμοκρασίας / υψηλής πίεσης και αυστηρές απαιτήσεις στεγανοποίησης σε συστήματα ελέγχου υγρών.

Το σώμα της βαλβίδας και όλα τα βρεγμένα εξαρτήματα είναι κατασκευασμένα από ανοξείδωτο χάλυβα υψηλής ποιότητας (διατίθεται CF8 / CF8M / CF3M), σε συνδυασμό με τυποποιημένες φλάντζες ASME B16.5 για την εξασφάλιση ασφαλούς και αξιόπιστης σύνδεσης με τα συστήματα σωληνώσεων. Σε σύγκριση με τις συμβατικές σφαιρικές βαλβίδες, το μοναδικόολοκληρωμένη σχεδίαση υψηλής πλατφόρμαςδιαθέτει ένα τυποποιημένο επίθεμα στήριξης ISO 5211 απευθείας πάνω από το σώμα της βαλβίδας, επιτρέποντας τη γρήγορη εγκατάσταση πνευματικών, ηλεκτρικών ή ηλεκτροϋδραυλικών ενεργοποιητών χωρίς πρόσθετους βραχίονες.

Ως ένα από τα βασικά προϊόντα τηςΒαλβίδα Zhongguan, αυτή η σφαιρική βαλβίδα έχει χρησιμοποιηθεί ευρέως στη μεταφορά πετρελαίου και αερίου, σε συστήματα χημικών αντιδραστήρων, σε γραμμές υγιεινής για τρόφιμα, σε συστήματα φαρμακευτικού καθαρού νερού, στην αφαλάτωση θαλασσινού νερού και στα συστήματα θαλάσσιου έρματος. Με εξαιρετική αντοχή στη διάβρωση, σφράγιση μηδενικής διαρροής στεγανή στις φυσαλίδες και πυρασφαλή σχεδιασμό, παρέχει μακροχρόνια σταθερή λειτουργία, ενώ μειώνει σημαντικά τη συχνότητα συντήρησης και το συνολικό κόστος ιδιοκτησίας.

Βασικά Τεχνικά Πλεονεκτήματα

1. Εξαιρετική αντίσταση στη διάβρωση & στις υψηλές θερμοκρασίες

• Επιλογές υλικού: Σώμα βαλβίδας και μπίλια κατασκευασμένα από CF8 / CF8M (304 / 316 ανοξείδωτο ατσάλι) ή υψηλότερης ποιότητας CF3M (316L). Η βελτιστοποιημένη περιεκτικότητα σε νικέλιο, χρώμιο και μολυβδαίνιο παρέχει εξαιρετική αντοχή στο θειικό οξύ, το υδροχλωρικό οξύ, τα αλκαλικά διαλύματα, το σπρέι άλατος και τους διάφορους οργανικούς διαλύτες.
• Εύρος θερμοκρασίας: Κατάλληλο για -29°C έως +250°C (με δυνατότητα επέκτασης έως +350°C με επιλογές συσκευασίας σε υψηλή θερμοκρασία). Αποδίδει αξιόπιστα σε γραμμές ατμού, συστήματα ζεστού λαδιού και άλλες εφαρμογές υψηλής θερμοκρασίας χωρίς αστοχία στεγανοποίησης ή παραμόρφωση του αμαξώματος.
• Συμβατά μέσα: αργό πετρέλαιο, φυσικό αέριο, διαλύματα οξέων/αλκαλίων, θαλασσινό νερό, φαρμακευτικοί διαλύτες, υλικά τροφίμων, μέσα που περιέχουν χλώριο κ.λπ.

2. Bubble-Tight Zero Leakage + Fire-Safe Design

• Αξιολόγηση διαρροής: Δοκιμασμένο σύμφωνα με το ISO 5208 Κλάση VI (στεγανό στις φυσαλίδες) — δεν υπάρχει ορατή διαρροή υπό ονομαστική πίεση. Ιδανικό για τοξικά, εύφλεκτα ή υψηλής αξίας μέσα.
• Δομή πυρασφάλειας: Δευτερεύουσα επιφάνεια σφράγισης από μέταλλο σε μέταλλο μεταξύ σφαίρας και καθίσματος. Ακόμη και μετά από καύση μαλακής έδρας, η βαλβίδα διατηρεί τη βασική απενεργοποίηση, πληρώντας τα πρότυπα πυρασφάλειας API 607 ​​/ ISO 10497.
• Αντιστατικός σχεδιασμός: Το αντιστατικό ελατήριο ανάμεσα στο στέλεχος και τη σφαίρα εξασφαλίζει αξιόπιστη απαγωγή φορτίου, εξαλείφοντας τους κινδύνους έκρηξης από τη συσσώρευση στατικού ηλεκτρισμού.

3. Ενσωματωμένη δομή υψηλής πλατφόρμας – Τοποθέτηση ενεργοποιητή σε 5 λεπτά

• Πρότυπο διεπαφής: Η υψηλή πλατφόρμα συμμορφώνεται με το ISO 5211, που ταιριάζει άμεσα με τις μεγάλες μάρκες πνευματικών και ηλεκτρικών ενεργοποιητών — δεν απαιτούνται προσαρμοσμένες πλάκες προσαρμογέα ή βραχίονες.
• Αποδοτικότητα εγκατάστασης: Η επιτόπια τοποθέτηση ενεργοποιητή απαιτεί μόνο μπουλόνι + ζεύξη στελέχους. Ένα άτομο μπορεί να ολοκληρώσει την εργασία μέσα σε 5 λεπτά, εξοικονομώντας τα 2/3 του χρόνου εγκατάστασης σε σύγκριση με τις παραδοσιακές βαλβίδες που τοποθετούνται σε βραχίονα.
• Λειτουργική σταθερότητα: Η ενσωματωμένη πλατφόρμα μειώνει την απόσταση μετάδοσης μεταξύ ενεργοποιητή και στελέχους, μειώνοντας την αντίστροφη κίνηση και βελτιώνοντας τη διάρκεια ζωής του κύκλου και την ακρίβεια ανάδρασης θέσης.

4. Αντίσταση χαμηλής ροής & υψηλή τιμή Cv – Εξοικονόμηση ενέργειας

• Σχεδιασμός διαδρομής ροής: Σχεδιασμός πλήρους οπής ή τυπικής οπής με λεία εσωτερικά περιγράμματα ελαχιστοποιεί την πτώση πίεσης. Τα μοντέλα πλήρους οπής παρέχουν μια τιμή Cv σχεδόν ίδια με τον ίδιου μεγέθους σωλήνα, διατηρώντας τα αρχικά χαρακτηριστικά ροής του συστήματος.
• Εξοικονόμηση ενέργειας: Χαμηλή αντίσταση ροής σημαίνει μειωμένη κατανάλωση ενέργειας άντλησης. Για συνεχείς λειτουργίες 24/7 σε χημικές μονάδες ή μονάδες επεξεργασίας νερού, η ετήσια εξοικονόμηση ηλεκτρικής ενέργειας μπορεί να είναι σημαντική.

5. Πρόληψη διαρροών πολλαπλών επιπέδων & μεγάλη διάρκεια ζωής

• Στεγανοποίηση στελέχους: Η συσκευασία PTFE με δακτύλιο V με προένταση με ελατήριο αντισταθμίζει αυτόματα τη φθορά — δεν απαιτείται συχνό σφίξιμο του αδένα.
• Υποστήριξη μπάλας: Σχέδιο σφαίρας που αιωρείται ή τοποθετείται σε κορμό (ανάλογα με το μέγεθος) με αυτολιπαινόμενους δακτυλίους μειώνει τη ροπή και παρατείνει τη διάρκεια ζωής του κύκλου. Δοκιμασμένο σε >50.000 κύκλους μεταγωγής ανά GB/T 12237.

Τυπικές Εφαρμογές & Βιομηχανίες

Εύκολη εγκατάσταση & Χαμηλή συντήρηση

• Σύνδεση φλάντζας: Συμμορφώνεται με το ASME B16.5 (Κλάση 150 / 300 / 600). Άμεση εφαρμογή σε τυπικές φλάντζες σωλήνων — δεν απαιτείται προσαρμοσμένη τροποποίηση.
• Γρήγορη αποσυναρμολόγηση: Ο ενεργοποιητής βιδώνεται απευθείας στην πλατφόρμα. Η αφαίρεση του ενεργοποιητή για χειροκίνητη λειτουργία έκτακτης ανάγκης ή επιθεώρηση δεν επηρεάζει το σώμα της βαλβίδας ή τη σύνδεση σωληνώσεων.
• Συντήρηση εντός γραμμής: Επιλεγμένα μοντέλα υποστηρίζουν αποσυναρμολόγηση σε σειρά (ελέγξτε τη συγκεκριμένη σχεδίαση) — αντικαταστήστε τις θέσεις ή τις στεγανοποιήσεις χωρίς να αφαιρέσετε ολόκληρη τη βαλβίδα από τον αγωγό, μειώνοντας σημαντικά τον χρόνο διακοπής λειτουργίας.
• Διάστημα συντήρησης: Υπό κανονικές συνθήκες, επιθεωρήστε τη στεγανοποίηση συσκευασίας και τη ροπή λειτουργίας κάθε 12 μήνες. Η πραγματική διάρκεια ζωής μπορεί να υπερβαίνει τα 5 χρόνια ανάλογα με τα μέσα και τη συχνότητα του κύκλου.

Τεχνικές Προδιαγραφές

Διαθέσιμες Επιλογές

• Τύπος ενεργοποιητή: Χειροκίνητο γρανάζι ατέρμονα / Πνευματικό μονής/διπλής δράσης / Ηλεκτρικό (24V/110V/220V/380V) / Ηλεκτρο-υδραυλικό
• Υλικό καθίσματος: PTFE / RPTFE / PEEK / Μεταλλική σκληρή τσιμούχα
• Επεξεργασία μπάλας: Γυαλισμένο με καθρέφτη / Νιτριδωμένη σκλήρυνση / Επικάλυψη καρβιδίου βολφραμίου
• Ειδικές επιλογές: Συσκευή ασφάλισης / Θύρα εξαέρωσης / Εκτεταμένο στέλεχος / Μπουφάν μόνωσης

Γιατί να επιλέξετε Zhongguan Valve;

• Πρότυπα κατασκευής: Αυστηρή συμμόρφωση με τα πρότυπα ASME, API, ISO, GB/T. Διατίθενται πιστοποιητικά υλικού, αναφορές δοκιμών πίεσης και πιστοποιήσεις πυρασφάλειας.
• Διασφάλιση ποιότητας: 100% εργοστασιακή δοκιμή πίεσης + δοκιμή στεγανοποίησης. Κάθε βαλβίδα είναι εγγυημένη ότι πληροί συγκεκριμένες παραμέτρους.
• Γρήγορη απόκριση: Τα τυπικά αποθηκευμένα προϊόντα αποστέλλονται εντός 24 ωρών. Οι μη τυπικές / προσαρμοσμένες παραγγελίες παραδίδονται σε 2–4 εβδομάδες.
• Τεχνική Υποστήριξη: Πλήρης εξυπηρέτηση από τον υπολογισμό του μεγέθους και την καθοδήγηση εγκατάστασης έως τη συντήρηση μετά την πώληση.

Αποστολή Ερώτησης

Για λεπτομερή προσφορά, τεχνικά σχέδια, φύλλα μεγέθους ή δείγματα, συμπληρώστε την παρακάτω φόρμα ήεπικοινωνήστε μαζί μαςκατευθείαν.
