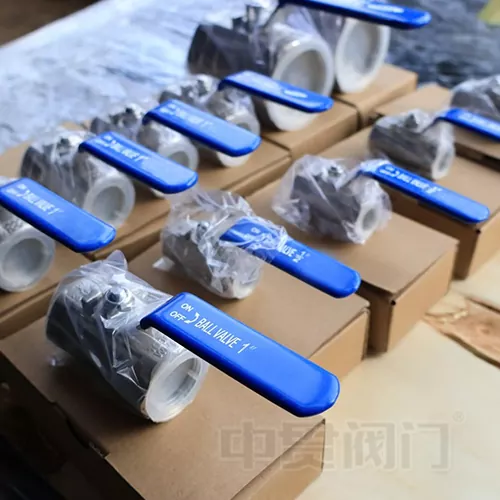

Η χειροκίνητη σφαιρική βαλβίδα με σπείρωμα 1PC είναι μια σφαιρική βαλβίδα χαμηλής πίεσης σχεδιασμένη για συστήματα νερού με μονοκόμματο σώμα από ανοξείδωτο χάλυβα (304/316/316L) συνδεδεμένο στο άκρο με σπείρωμα, κατάλληλη για σωλήνες DN15-DN50. Ο συνδυασμός ενός σφαιρικού πυρήνα γυαλισμένου με καθρέφτη (Ra≤0,4μm) και ενός καθίσματος PTFE επιτυγχάνει ρυθμό διαρροής ≤0,1ppm και ροπή λειτουργίας ≤20N·m. Με 50% λιγότερα

χώρος εγκατάστασης από τύπου φλάντζας, είναι κατάλληλος για οικιακή ύδρευση, γεωργική στάγδην άρδευση και συστήματα HVAC. Φόντα

Χειροκίνητη σφαιρική βαλβίδα με σπείρωμα 1PC Σχηματισμένο με διαδικασία χύτευσης ακριβείας, το υλικό μπορεί να είναι ανοξείδωτος χάλυβας 304, 316 ή 316L, αντοχή στη διάβρωση ιόντων χλωρίου (CL-≤200ppm). Τα άκρα με σπείρωμα είναι ISO 228/ISO 7 (G/NPT) ή σειρά BSP και είναι κατάλληλα για σωλήνες DN15-DN50 με πίεση λειτουργίας ≤ PN16.

Και πώς να έχετε μπάλες χαμηλής ροπής;

Η επιφάνεια της ακραίας σφαιρικής βαλβίδας με σπείρωμα 1PC του εγχειριδίου μας είναι γυαλισμένη με καθρέφτη (Ra≤0,4μm), η περιοχή επαφής με την έδρα της βαλβίδας μειώνεται κατά 30% και η ροπή λειτουργίας είναι ≤ 20N·m. και, Η ακρίβεια διαμπερούς οπής φτάνει την ανοχή H7 και η τιμή του συντελεστή ροής Cv είναι 15%~20% υψηλότερη από αυτή των συνηθισμένων σφαιρικών βαλβίδων.

Οφέλη απόδοσης

1. Ευκολία εγκατάστασης:

Η χειροκίνητη σφαιρική βαλβίδα με σπείρωμα 1PC μπορεί να διατηρηθεί χωρίς αποσυναρμολόγηση και η σύνδεση με σπείρωμα εξοικονομεί χώρο εγκατάστασης της φλάντζας και η απόδοση κατασκευής αυξάνεται κατά 50%.

2. Ανθεκτικό στη διάβρωση και μεγάλη διάρκεια ζωής:

Ο ανοξείδωτος χάλυβας 316L είναι ανθεκτικός στη διάβρωση ισοδύναμο PREN≥35 σε νερό που περιέχει χλώριο (όπως το δημοτικό νερό βρύσης) και η διάρκεια ζωής του σχεδιασμού είναι ≥ 15 χρόνια.

Η δομή στελέχους κατά του στελέχους εξασφαλίζει ασφαλή λειτουργία σε υψηλές διαφορικές πιέσεις.

3. Προσιτή τιμή:

Το κόστος είναι 60% του κόστους των σφαιρικών βαλβίδων με φλάντζα και το κάθισμα μπορεί να αντικατασταθεί ηλεκτρονικά (δεν απαιτείται αποσύνδεση σωλήνα), μειώνοντας το κόστος συντήρησης κατά 70%.

Εφαρμογές

1. Έλεγχος διακόπτη σωλήνων ζεστού και κρύου νερού οικιακής χρήσης.

2.ρύθμιση ροής διακλαδώσεων καναλιών αγροτικού συστήματος στάγδην άρδευσης.

3. Απομόνωση εισόδου και εξόδου επαγγελματικού εξοπλισμού καθαρισμού νερού, βαλβίδες αποστράγγισης συμπυκνωμάτων HVAC.
