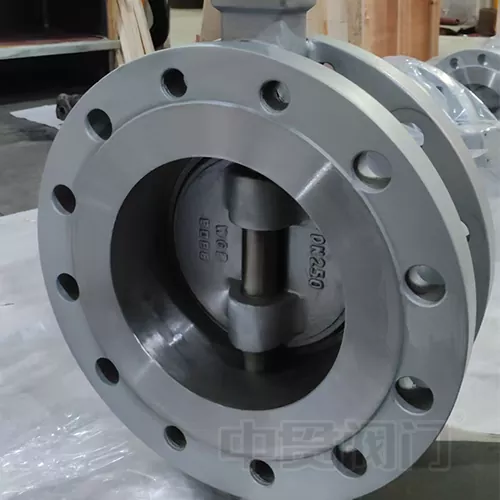

A βαλβίδα πεταλούδαςείναι ένας συνήθως χρησιμοποιούμενος αγωγός για τη μεταφορά υγρών σε βιομηχανικές εφαρμογές. Έχει ένα ευρύ φάσμα εφαρμογών, όπως στη χημική επεξεργασία, τη μεταλλουργία, τους γεννήτριες αερίου, το αέριο άνθρακα, το φυσικό αέριο, το υγροποιημένο πετρελαϊκό αέριο και τα συστήματα ζεστού/ψυχρού αέρα.
Η αρχή λειτουργίας μιας βαλβίδας πεταλούδας περιλαμβάνει τη ρύθμιση της ροής του υγρού μέσου μέσω μιας πλάκας πεταλούδας. Η πλάκα πεταλούδας τοποθετείται κατακόρυφα εντός του αγωγού. Είναι σχήμα δίσκου και περιστρέφεται γύρω από έναν άξονα μέσα στο σώμα της βαλβίδας. Με τη λειτουργία του στελέχους της βαλβίδας, η γωνία εκτροπής της πλάκας πεταλούδας μπορεί να ρυθμιστεί για να ελέγξει τον ρυθμό ροής του υγρού μέσου.
Υπάρχουν πολλοί διαφορετικοί τύποιβαλβίδα πεταλούδαςS, όπως βαλβίδες ομόκεντρων πεταλούδων, βαλβίδες πεταλούδας μονής απόκλισης, βαλβίδες πεταλούδας διπλής απόστασης και βαλβίδες πεταλούδας τριπλής απόρριψης. Το χαρακτηριστικό μιας ομόκεντρης βαλβίδας πεταλούδας είναι ότι ο άξονας του στελέχους βαλβίδας, το κέντρο της κυκλικής πλάκας πεταλούδας και το κέντρο σώματος βαλβίδων είναι όλα στο ίδιο σημείο. Αυτός ο τύπος βαλβίδας πεταλούδας έχει μια απλή δομή και είναι εύκολο να κατασκευαστεί. Ωστόσο, το μειονέκτημα είναι ότι η πλάκα πεταλούδας είναι συνεχώς σε τριβή με το κάθισμα της βαλβίδας, οδηγώντας σε ταχεία φθορά. Η βαλβίδα πεταλούδας μονής απόκλισης αντιμετωπίζει αυτό το ζήτημα. Διαχωρίζει τον άξονα του στελέχους της βαλβίδας από το κέντρο πλάκας πεταλούδας, ανακουφίζοντας τη συμπίεση μεταξύ της πλάκας πεταλούδας και του καθίσματος της βαλβίδας. Με την αντιστάθμιση του κέντρου του στελέχους της βαλβίδας τόσο από το κέντρο πλάκας πεταλούδας όσο και από το κέντρο σώματος βαλβίδων, λαμβάνουμε μια βαλβίδα πεταλούδας διπλής απόστασης. Αυτή η δομή μειώνει αποτελεσματικά την τριβή μεταξύ της πλάκας πεταλούδας και του καθίσματος της βαλβίδας, ελαχιστοποιώντας τη φθορά και την επέκταση της διάρκειας ζωής της βαλβίδας. Ωστόσο, οι βαλβίδες πεταλούδας διπλής απόστασης διαθέτουν επίσης μειονεκτήματα κατά το χειρισμό μέσων υγρών υψηλής θερμοκρασίας. Εάν χρησιμοποιούνται σκληρές σφραγίδες ανθεκτικές σε υψηλής θερμοκρασίας, το μέσο είναι επιρρεπές σε διαρροή. Από την άλλη πλευρά, εάν χρησιμοποιούνται μαλακές σφραγίδες, δεν μπορούν να αντέξουν σε υψηλές θερμοκρασίες. Για την αντιμετώπιση αυτού του ζητήματος, το τριπλόβαλβίδα πεταλούδαςαναπτύχθηκε. Η τρίτη μετατόπιση διαχωρίζει τον άξονα της επιφάνειας στεγανοποίησης της πλάκας κωνικής πεταλούδας από τον άξονα του σώματος της κυλινδρικής βαλβίδας, μετατρέποντας τη διατομή σφράγισης της πλάκας πεταλούδας από κυκλική σε ελλειπτική. Αυτό αλλάζει την αρχική σφραγίδα θέσης σε σφράγιση ροπής, επιτυγχάνοντας σφράγιση μέσω της πίεσης επαφής του καθίσματος της βαλβίδας.
