Τι είναι η σύνδεση με φλάντζα;
Μια σύνδεση φλάντζας είναι μια μέθοδος σύνδεσης που χρησιμοποιείται ευρέως αποσπώμενη μηχανική. Χρησιμοποιεί συχνά ένα ζεύγος φλάντζες, μια φλάντζα στεγανοποίησης και μπουλόνια και παξιμάδια για να συνδέσει σφιχτά σωλήνες, βαλβίδες ή εξοπλισμό μεταξύ τους.
Η βασική του αρχή είναι:χρησιμοποιώντας τη δύναμη σύσφιξης των μπουλονιών για τη συμπίεση της φλάντζας στεγανοποίησης ανάμεσα στις φλάντζες, προστατεύοντας έτσι το υγρό (υγρό ή αέριο) από διαρροή.

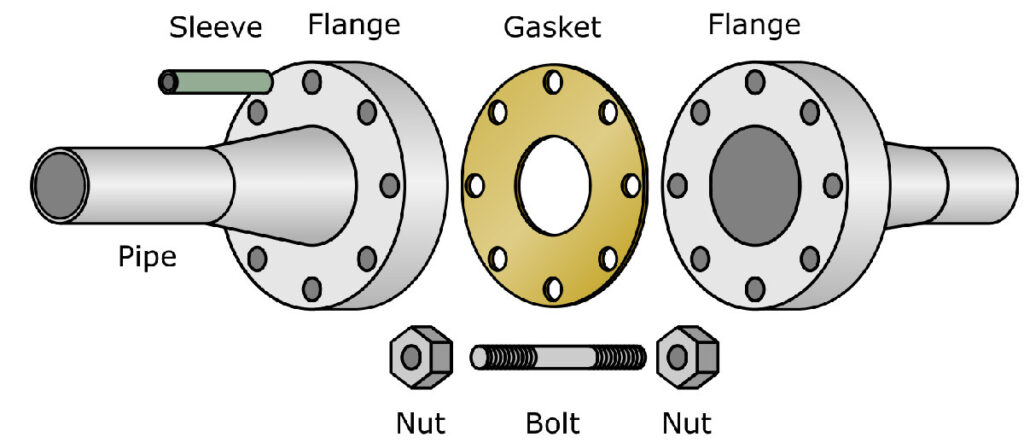

Μια τυπική σύνδεση φλάντζας που περιλαμβάνει τα ακόλουθα τέσσερα κύρια μέρη:

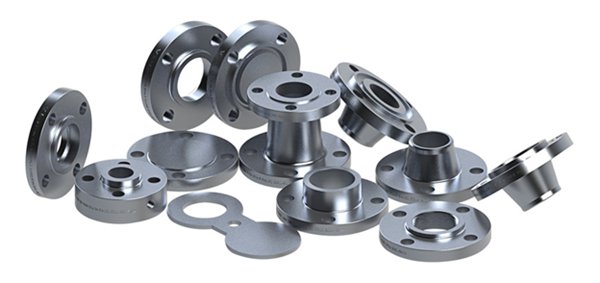

Φλάντζα: Ένα τμήμα σε σχήμα δίσκου που στερεώνεται στο άκρο ενός σωλήνα ή θύρας εξοπλισμού, συνήθως με οπές για μπουλόνια.
Φλάντζα στεγανοποίησης: Τοποθετήστε ανάμεσα στις επιφάνειες στεγανοποίησης δύο φλάντζες, πιέζεται για να γίνει σφράγιση.
Μπουλόνια και παξιμάδια: Περάστε μέσα από τις οπές των μπουλονιών στις φλάντζες για να τροφοδοτήσετε τη δύναμη συγκράτησης.
Σφραγιστικό πρόσωπο: Η επιφάνεια της φλάντζας που πλησιάζει τη φλάντζα. διατίθεται σε διαφορετικούς τύπους (π.χ. ανασηκωμένο πρόσωπο, αρσενικό/θηλυκό πρόσωπο κ.λπ.).
Κύρια Πλεονεκτήματα:
Υψηλό πλεονέκτημα και στιβαρή σφράγιση: Κατάλληλο για χειρισμό υψηλής πίεσης, υψηλής θερμοκρασίας ή διαβρωτικών μέσων.
Εύκολη αποσυναρμολόγηση και συντήρηση: Η σύνδεση μπορεί να ανοίξει εύκολα για καθαρισμό σωλήνων, επιθεώρηση εξοπλισμού ή αντικατάσταση εξαρτημάτων.
Καλή δυνατότητα υποκατάστασης: Οι φλάντζες συμμορφώνονται με τα εθνικά πρότυπα (π.χ. GB), τα πρότυπα της χημικής βιομηχανίας (π.χ. HG), τα πρότυπα της μηχανολογικής βιομηχανίας (π.χ. JB) και τα διεθνή πρότυπα (π.χ. ANSI/ASME, DIN). Τα προϊόντα διαφορετικών κατασκευαστών μπορούν να εναλλάσσονται με την προϋπόθεση ότι συμμορφώνονται με το ίδιο πρότυπο.
Γενικές Εφαρμογές:
Μηχανική αγωγών: Σύνδεση σωλήνων με σωλήνες, σωλήνων με βαλβίδες και σωλήνων με αντλίες.
Δοχείο πίεσης: Προσαρτήματα για φρεάτια και λαβές σε δοχεία αντίδρασης και δοχεία.
Σημείο σύνδεσης: Συνδέσεις εισόδου και εξόδου των πιεστών και συνδέσεις μεταξύ του κελύφους καναλιού και του κελύφους των εναλλάκτη θερμότητας.
Συστήματα παραγωγής και επιχειρήσεις κοινής ωφέλειας: Πετρέλαιο, χημικά, φυσικό αέριο, επεξεργασία νερού, συστήματα θέρμανσης και ούτω καθεξής.
Απλή σύγκριση με άλλους τρόπους σύνδεσης:
Σε σύγκριση με τη συγκόλληση: Οι συνδέσεις φλάντζας είναι αφαιρούμενες, αλλά είναι πιο δαπανηρές και μπορούν να δημιουργήσουν επιπλέον πιθανά σημεία διαρροής.
Σε σύγκριση με συνδέσεις με σπείρωμα: Οι συνδέσεις φλάντζας μπορούν να αντέξουν υψηλότερες πιέσεις και να προσαρμοστούν σε μεγαλύτερες διαμέτρους σωλήνων, αλλά είναι πιο περίπλοκες στην εγκατάσταση και απαιτούν περισσότερο χώρο.
Απλή Περίληψη: Όταν υπάρχει απαίτηση να αντισταθείτε σε υψηλή πίεση, να αντιμετωπίσετε μεγάλες διαμέτρους σωλήνων ή να απαιτήσετε συχνή αποσυναρμολόγηση για σέρβις, η σύνδεση με φλάντζα είναι συνήθως η αγαπημένη μέθοδος. Τα πιο συνηθισμένα παραδείγματα είναι οι σύνδεσμοι σε σωλήνες πυρόσβεσης νερού ή αγωγούς ατμού εργοστασίων που επισημαίνουν «ανυψωμένους δίσκους» και στερεώνονται με έναν κύκλο μπουλονιών.
