Τι είναι η συγκόλληση με πισινό; Ποιες είναι οι διαφορές από BW σε SW, φλάντζες, συνδέσεις με σπείρωμα;

2026-05-12 0 Αφήστε μου ένα μήνυμα

Η συγκόλληση με άκρο είναι μια μέθοδος συγκόλλησης όπου τα άκρα δύο τεμαχίων τοποθετούνται το ένα απέναντι από το άλλο, θερμαίνονται ταυτόχρονα σε ολόκληρη την ακραία επιφάνεια και η πίεση είναι πρακτική για να επιτευχθεί ατομική συγκόλληση μεταξύ των δύο τεμαχίων σε στερεή κατάσταση, επομένως ενώνοντάς τα σε ένα κομμάτι.

Για να σας βοηθήσουμε να καταλάβετε πιο εντυπωσιακά, παρέχεται μια σύγκριση από πολλές απόψεις:

1. Διαφορά από το "Socket Welding" (γενικά χρησιμοποιείται για σωληνώσεις μικρής οπής)

Στοιχείο σύγκρισης	Συγκόλληση Πισινών	Socket Welding
Μέθοδος Σύνδεσης	Τα άκρα είναι ευθυγραμμισμένα και συγκολλούνται απευθείας	Το ένα άκρο εισάγεται στο άλλο και το φιλέτο συγκολλάται εξωτερικά
Εύρος μεγέθους σωλήνα	Συνήθως χρησιμοποιείται για DN50 και άνω	Συνήθως χρησιμοποιείται για DN50 και μικρότερα
Τύπος συγκόλλησης	Πισινή συγκόλληση, πλήρης διείσδυση	Συγκόλληση φιλέτου, χωρίς πλήρη διείσδυση
Εσωτερικό κενό	Χωρίς βήμα, λείος εσωτερικός τοίχος	Υπάρχει κενό, το οποίο μπορεί να συσσωρεύσει μέσα ή να προκαλέσει διάβρωση
Μέθοδος Επιθεώρησης	Μπορεί να ακτινογραφηθεί (RT), υψηλή αξιοπιστία	Δύσκολη ακτινογραφία (RT), κυρίως MT ή PT
Δυνατότητα δύναμης	Ικανό να αντέχει υψηλότερες πιέσεις, θερμοκρασία και φορτία κόπωσης	Κατάλληλο για χαμηλή πίεση και στατικές συνθήκες

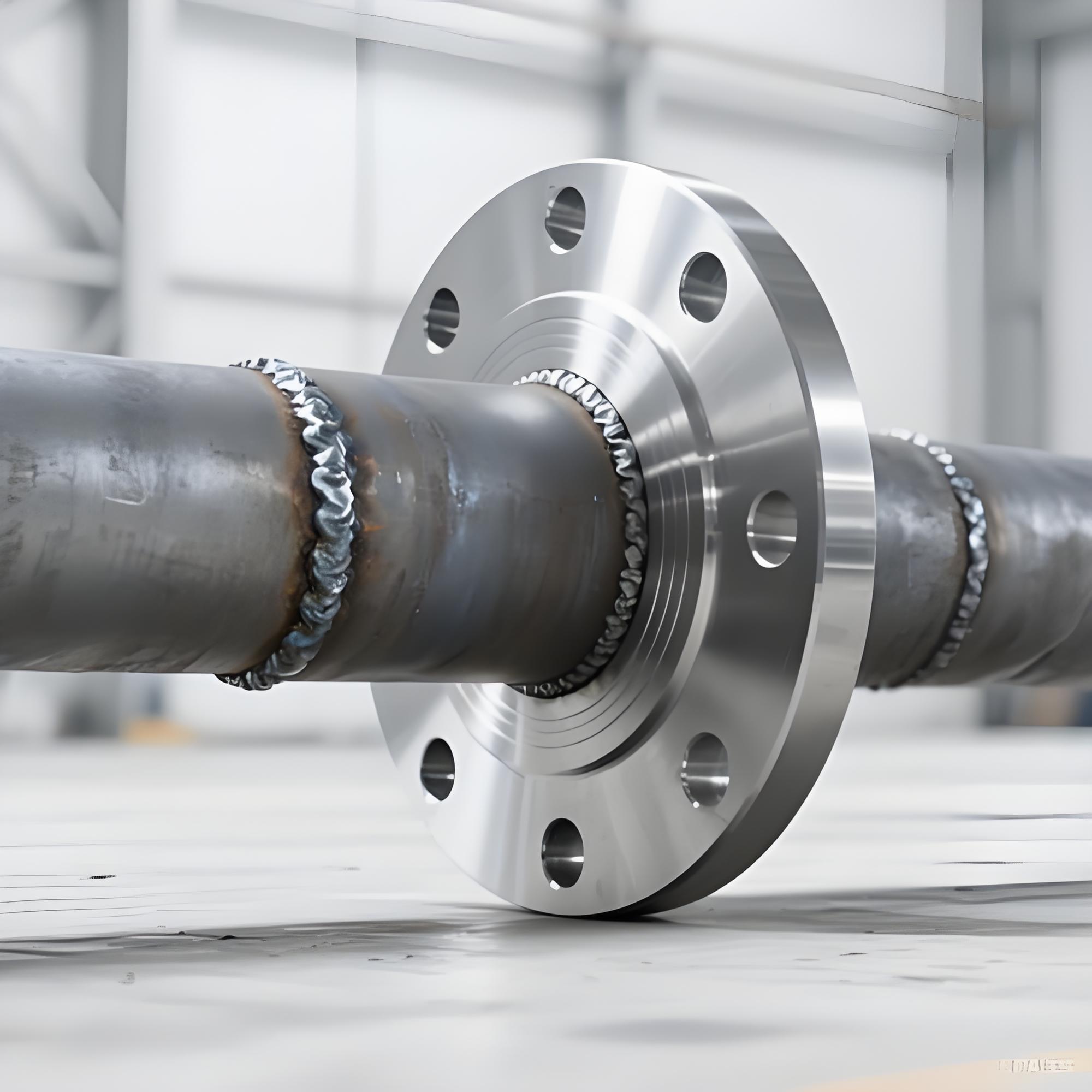

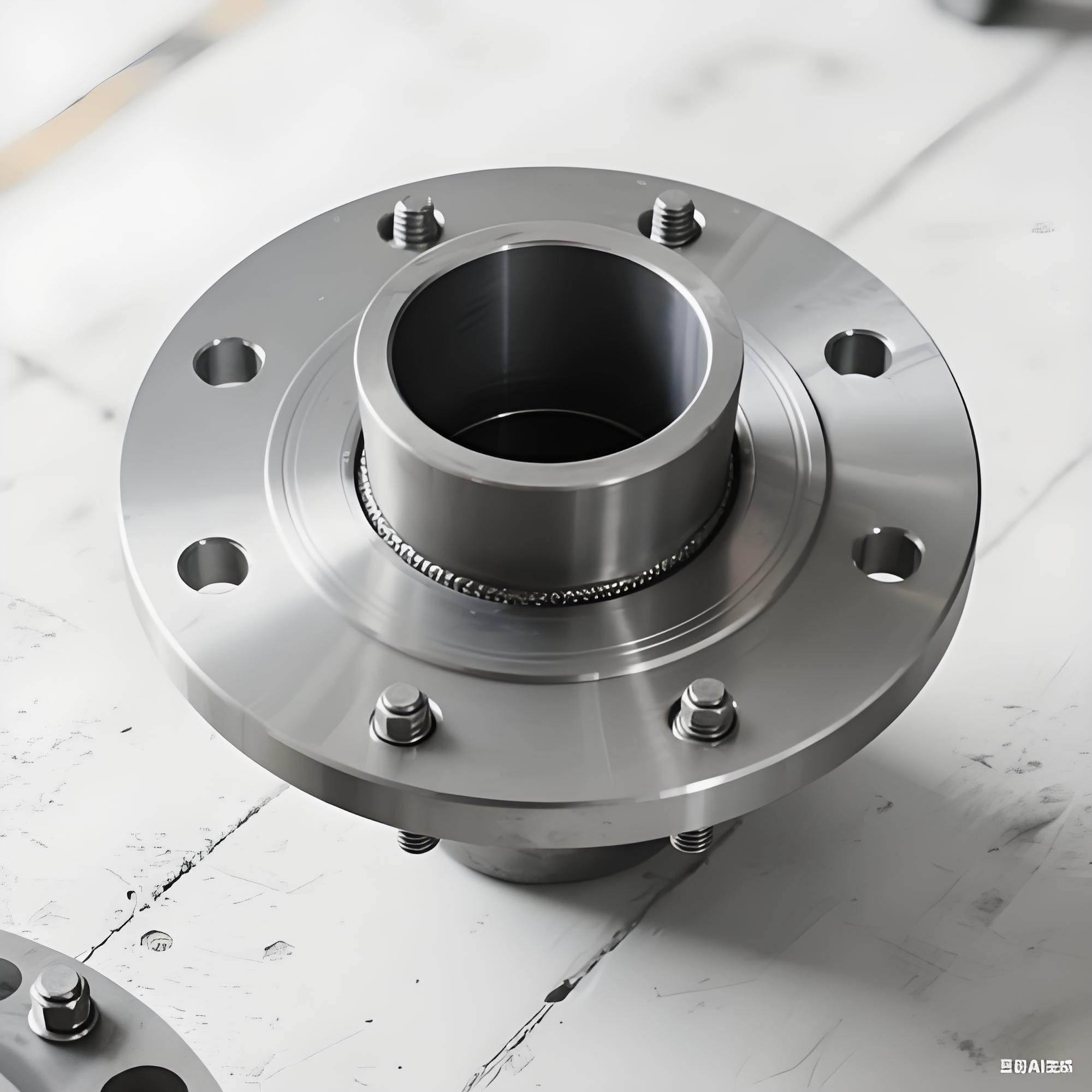

2. Διαφορά από τη "Σύνδεση με φλάντζα" (συνήθως χρησιμοποιείται για διεπαφές βαλβίδων και εξοπλισμού)

Στοιχείο σύγκρισης	Συγκόλληση Πισινών	Σύνδεση με φλάντζα
Σύνδεση Φύση	Μόνιμη, μη αφαιρούμενη	Αφαιρούμενο, εύκολο στη συντήρηση και αντικατάσταση
Σημείο Σφράγισης	Χωρίς στεγανοποίηση φλάντζας. η ίδια η συγκόλληση είναι η σφράγιση	Βασίζεται σε παρεμβύσματα και μπουλόνια. υπάρχουν πιθανά σημεία διαρροής
Συνθήκες Εξυπηρέτησης	Υψηλή θερμοκρασία, υψηλή πίεση, έντονος κύκλος θερμοκρασίας	Συμβατικές συνθήκες, μπορούν να αναβαθμιστούν με διαφορετικές διαβαθμίσεις φλάντζας
Εγκατάσταση & Συντήρηση	Απαιτεί εξειδικευμένο συγκολλητή. δύσκολο να τροποποιηθεί μετά τη συγκόλληση	Γρήγορη συναρμολόγηση με σφίξιμο με μπουλόνια. βολικό για επιθεώρηση
Βάρος & Χώρος	Συμπαγής δομή, χωρίς φλάντζες, εξοικονομεί χώρο και υλικό	Οι φλάντζες καταλαμβάνουν περισσότερο χώρο, προσθέτουν βάρος και κόστος
Τυπικές Εφαρμογές	Κύριες γραμμές ατμού, γραμμές σέρβις υδρογόνου, συνδέσεις βαλβίδων υψηλής πίεσης υψηλής θερμοκρασίας	Διεπαφές εξοπλισμού, βαλβίδες ή τμήματα σωλήνων που απαιτούν τακτική αποσυναρμολόγηση

3. Διαφορά από τη "Σύνδεση με σπείρωμα" (συνήθως χρησιμοποιείται για μικρή οπή, χαμηλή πίεση)

Στοιχείο σύγκρισης	Συγκόλληση Πισινών	Σύνδεση με σπείρωμα
Αξιοπιστία σφράγισης	Εξαιρετικά υψηλή, χωρίς διαρροή (αν η συγκόλληση είναι καλή)	Χαμηλό, βασίζεται σε σφραγιστικό ή ταινία PTFE. μπορεί να χαλαρώσει υπό κραδασμούς
Όριο πίεσης/θερμοκρασίας	Μπορεί να χρησιμοποιηθεί για εξαιρετικά υψηλή πίεση και εξαιρετικά υψηλή θερμοκρασία	Περιορίζεται σε μέτρια/χαμηλή πίεση και κανονική ή μέτρια θερμοκρασία
Ισχύς σύνδεσης	Ενσωματωμένη, αντοχή κοντά στο βασικό μέταλλο	Συγκέντρωση στρες στη ρίζα του νήματος
Δυσκολία εγκατάστασης	Απαιτεί εξοπλισμό συγκόλλησης και έμπειρο συγκολλητή	Χρειάζεται μόνο εργαλεία χειρός. μπορεί να συναρμολογηθεί γρήγορα επί τόπου
Κίνδυνος διαρροής	Σχεδόν καμία διαρροή εάν η συγκόλληση είναι υγιής	Μπορεί να προκύψει διαρροή σταδιακά με κύκλους θερμοκρασίας ή δόνηση

Περίληψη: Πότε να επιλέξετε "Συγκόλληση με πισινό";·
Μέγεθος σωλήνα≥ DN50
Υπηρεσία:υψηλή θερμοκρασία (π.χ. πάνω από 450°C) ή υψηλή πίεση (π.χ. πάνω από 10 MPa)
Απαιτείται μηδενικός κίνδυνος διαρροής, π.χ. τοξικά, εύφλεκτα ή εκρηκτικά μέσα
Ο σωλήνας πρέπει να ακτινογραφηθεί για ελεγχόμενη ποιότητα συγκόλλησης
Μεγάλη διάρκεια σχεδιασμού, ελάχιστη ή καθόλου αναμενόμενη συντήρηση (π.χ. κύριες γραμμές ατμού σε σταθμούς ηλεκτροπαραγωγής)

Με μια φράση: Η συγκόλληση με άκρο είναι η ισχυρότερη, πιο αξιόπιστη και μη αφαιρούμενη μέθοδος σύνδεσης, κατάλληλη για σοβαρές συνθήκες συντήρησης με μεγάλη διάμετρο, υψηλή θερμοκρασία, υψηλή πίεση και χωρίς διαρροές.
