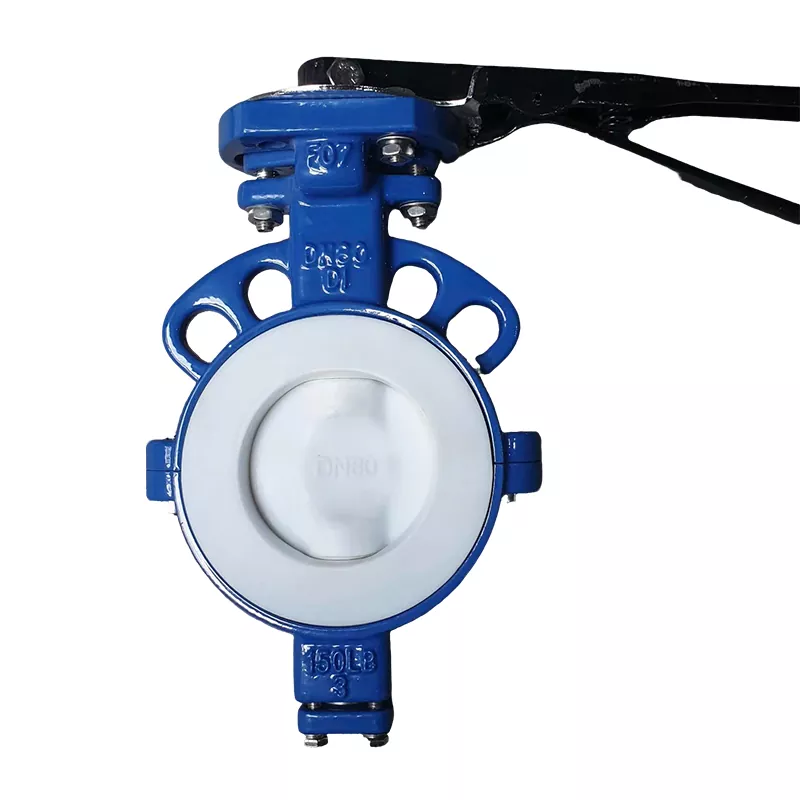

Βαλβίδα πεταλούδας με πλήρη επένδυση από PTFE

Το Split Body Fully PTFE Lined Butterfly Valve της Zhongguan Valve είναι μια κορυφαία, υψηλής απόδοσης λύση ελέγχου υγρών που έχει σχεδιαστεί ειδικά για τα πιο απαιτητικά βιομηχανικά περιβάλλοντα στον κόσμο. Συνδυάζοντας την προηγμένη δομική καινοτομία με την ελίτ της επιστήμης των υλικών, αυτή η κορυφαία βαλβίδα διαθέτει επένδυση πολυτετραφθοροαιθυλενίου (PTFE) υψηλής ποιότητας, υψηλής πυκνότητας που παρέχει αδιαπέραστη ασπίδα έναντι της ακραίας χημικής διάβρωσης, της φθοράς από την τριβή και της θερμικής αστάθειας.

Ασυμβίβαστη πλήρης προστασία από τη διάβρωση

Το σώμα της βαλβίδας εσωτερικά και εξωτερικά, μαζί με τον πυρήνα του δίσκου, είναι πλήρως ενθυλακωμένο με πολυτετραφθοροαιθυλένιο βαρέως τύπου (PTFE). Αυτό δημιουργεί ένα αδιαπέραστο, μη αντιδραστικό φράγμα έναντι ισχυρών οξέων, συμπυκνωμένων αλκαλίων, χλωρίου και οργανικών διαλυτών υψηλής αντίδρασης. Ο εξαιρετικά χαμηλός συντελεστής τριβής του PTFE ελαχιστοποιεί τις λειτουργικές απαιτήσεις ροπής, αποτρέπει τη συσσώρευση μέσων και μειώνει τη διάβρωση από τριβή από αιωρούμενα σωματίδια.

Το Τεχνικό Πλεονέκτημα του Σχεδιασμού Σχηματισμού Σώματος

Η βαλβίδα διαθέτει ένα μοναδικό αποσπώμενο επάνω/κάτω ή αριστερό/δεξιό σώμα βαλβίδας διαχωρισμού, συσφίγγεται καλά με μπουλόνια φλάντζας υψηλής εφελκυσμού.

• Συντήρηση σε γραμμή χωρίς αποσυναρμολόγηση: Αυτή η δομή διαχωρισμένου τύπου επιτρέπει στις ομάδες συντήρησης να επιθεωρούν, να συντηρούν ή να αντικαθιστούν εσωτερικά εξαρτήματα φθοράς (όπως η έδρα της βαλβίδας PTFE και ο ενθυλακωμένος δίσκος) χωρίς να αποσυναρμολογείται πλήρως το δομικό σύστημα σωληνώσεων. Απλώς χαλαρώστε τα μπουλόνια σύνδεσης του σώματος για να διαχωρίσετε το σώμα της βαλβίδας.

• Ελαχιστοποίηση του χρόνου διακοπής λειτουργίας και του εργατικού κόστους: Απλοποιεί τη συντήρηση σε στενούς χώρους, μειώνει το κόστος εργασίας και βελτιώνει σημαντικά τη λειτουργική απόδοση του συστήματος.

• Αναβάθμιση χωρίς ραφή αγωγού: Η διαιρούμενη διαμόρφωση απλοποιεί την προσθήκη ή την εναλλαγή βαλβίδων στην υπάρχουσα υποδομή αγωγών κατά τη διάρκεια των τεχνικών ανακαινίσεων.




Τεχνικές Προδιαγραφές και Πρότυπα Υλικών

Παράμετρος	Λεπτομέρειες προδιαγραφών
Μάρκα / Κατασκευαστής	Zhejiang Zhongguan Valve Manufacture Co., Ltd.
Εύρος ονομαστικής διαμέτρου	DN40 έως DN1600 (Υπερμεγέθη προσαρμοσμένα μοντέλα έως DN2400 διαθέσιμα κατόπιν αιτήματος)
Εκτίμηση πίεσης	PN6 / PN10 / PN16 / Class 150
Σχεδιασμός σώματος	Σχιστό σώμα δύο τεμαχίων (Επάνω/Κάτω ή Αριστερά/Δεξιά χωρισμένη στοίχιση)
Υλικό επένδυσης & καθίσματος	Premium Virgin PTFE / PFA / FEP υψηλής θερμοκρασίας
Υλικό Βάσης Σώματος	Εόλκιμος Σίδηρος (GGG40/50), Ανθρακούχο Χάλυβας (WCB), Ανοξείδωτος Χάλυβας (CF8, CF8M)
Διαμόρφωση δίσκου	Πλήρως ενθυλακωμένος δίσκος PTFE/PFA, SS316, Hastelloy, Duplex Steel Core
Πρότυπο σύνδεσης	Γκοφρέτα, ωτίδα, τμήμα U, άκρα με φλάντζα (πλήρως συμβατό με ASME, DIN, JIS, BS)

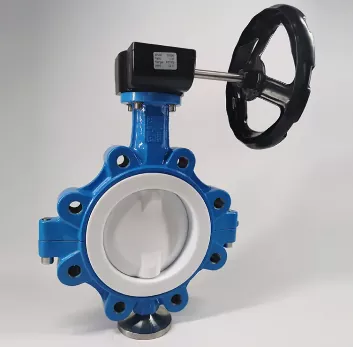

Συμβατότητα ενεργοποιητή	Χειροκίνητος μοχλός Anglo, Κιβώτιο ταχυτήτων τύπου Worm, Πνευματικός ενεργοποιητής, Ηλεκτρικός ενεργοποιητής

Πεδία εφαρμογής στόχου

Οι βαλβίδες πεταλούδας μας με πλήρη επένδυση από PTFE λειτουργούν ως κρίσιμα για την ασφάλεια εξαρτήματα για ακριβή στραγγαλισμό και απόλυτη απομόνωση σε διάφορες γραμμές επεξεργασίας υψηλής καθαρότητας και επικίνδυνης ποιότητας:

• Χημική και πετροχημική επεξεργασία: Αξιόπιστη διαχείριση συμπυκνωμένου θειικού οξέος, υδροχλωρικού οξέος, καυστικής σόδας και εξαιρετικά πτητικών χημικών αντιδραστηρίων, διασφαλίζοντας παράλληλα απόλυτη ασφάλεια της διαδικασίας.

• Κατασκευή φαρμακευτικών προϊόντων και βιοτεχνολογίας: Συμβατοί, αδρανείς και μη μολυσματικοί σχεδιασμοί επιφανειών που διατηρούν στείρες συνθήκες και αντέχουν με ασφάλεια τις επιθετικές χημικές επεξεργασίες Clean-In-Place (CIP) και Sterilize-In-Place (SIP).

• Παραγωγή Τροφίμων και Ποτών: Στοιχεία επένδυσης PTFE με ουδέτερη γεύση, μη τοξικά που αποτρέπουν τη μόλυνση κατά παρτίδες και συμμορφώνονται με αυστηρά υγειονομικά πρότυπα.

• Βιομηχανική Επεξεργασία Νερού και Αφαλάτωση: Ιδιαίτερα σταθερός έλεγχος σε όξινες ή αλκαλικές ροές νερού, γραμμές δοσομέτρησης χημικών και δίκτυα ανάκτησης υφάλμυρου νερού υψηλής αλατότητας.




Προσαρμοσμένες υπηρεσίες OEM/ODM και συμμόρφωση με την ποιότητα

Στη Zhongguan Valve, κατανοούμε ότι οι μοναδικές συνθήκες εργασίας απαιτούν προσαρμοσμένες λύσεις. Παρέχουμε ολοκληρωμένες, επαγγελματικές υπηρεσίες προσαρμογής OEM και ODM για την εκπλήρωση στοχευμένων προδιαγραφών μηχανικής:

• Διαμόρφωση υλικού: Προσαρμοσμένες επιλογές για ειδικούς πυρήνες δίσκων από κράμα (όπως Hastelloy ή Monel για ελίτ χημική επεξεργασία) ή προσαρμοσμένες υπερκαθαρές επενδύσεις PFA για υγρά ημιαγωγού.

• Αντιστοίχιση διαστάσεων και ενεργοποίησης: Προσαρμοσμένες διαμορφώσεις άνω φλάντζας σύμφωνα με το ISO 5211 για απρόσκοπτη, άμεση ενσωμάτωση με τους υπάρχοντες αυτοματοποιημένους πνευματικούς ή ηλεκτρικούς ενεργοποιητές σας.

• Ιδιωτική επισήμανση και επωνυμία: πινακίδες χαραγμένες με λέιζερ, προσαρμοσμένες χρωματικές επικαλύψεις και αποκλειστική επωνυμία χύτευσης προσαρμοσμένη για διεθνείς διανομείς βαλβίδων.

Αυστηρή Διασφάλιση Ποιότητας

Κάθε μεμονωμένη πλήρως επενδεδυμένη βαλβίδα υποβάλλεται σε αυστηρό έλεγχο κατασκευής πριν φύγει από το δάπεδο του εργοστασίου. Αυτό περιλαμβάνει μια δοκιμή σπινθήρα υψηλής τάσης για τη διασφάλιση μηδενικού μικροπορώδους ή οπών στο στρώμα επένδυσης PTFE, ακολουθούμενη από τυπική δοκιμή υδροστατικής πίεσης κελύφους και καθίσματος. Οι διαδικασίες παραγωγής μας είναι πλήρως πιστοποιημένες σύμφωνα με το ISO 9001, την Οδηγία CE και τα πρότυπα API, παρέχοντας στους διεθνείς διαχειριστές προμηθειών πλήρη αξιοπιστία πεδίου.

Εξαγωγή συσκευασίας, αποστολής και εφοδιαστικής μετά την πώληση

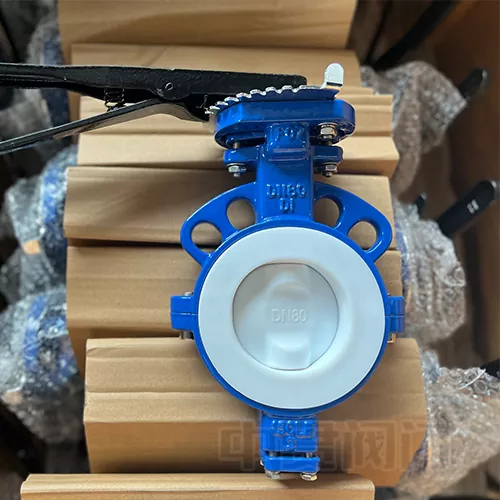

Εξαγωγή-Πρότυπη Προστατευτική Συσκευασία

Για να αποφευχθεί οποιαδήποτε ζημιά κατά τη μεταφορά, γρατσουνιές τριβής ή μόλυνση της εσωτερικής επένδυσης PTFE, όλες οι βαλβίδες είναι εφοδιασμένες με προστατευτικά πλαστικά ακραία καπάκια, τυλιγμένα σε κενό και αγκυρωμένα με ασφάλεια σε ξύλινα κιβώτια βαρέως τύπου, χωρίς υποκαπνισμό, πιστοποιημένα από IPPC. Η κοντινή απόσταση από τα μεγάλα θαλάσσια λιμάνια (Νίνγκμπο και Σαγκάη) εξασφαλίζει ταχεία, προβλέψιμη ναυτιλία μέσω όλων των θαλάσσιων, αεροπορικών και σιδηροδρομικών εμπορευματικών καναλιών.

Ολοκληρωμένη υποστήριξη μετά την πώληση

• Εγγύηση 18 μηνών: Πλήρης ποιοτική υποστήριξη που καλύπτει όλα τα μηχανικά και στεγανοποιητικά εξαρτήματα υπό κανονικές συνθήκες λειτουργίας από την ημερομηνία αποστολής.

• Τεχνική απόκριση 24/7: Η ομάδα επαγγελματικών εφαρμογών μας ανταποκρίνεται εντός 24 ωρών για να βοηθήσει διεθνείς πελάτες με οδηγίες εγκατάστασης, υπολογισμούς ροπής και αυτοματοποιημένη βαθμονόμηση ενεργοποιητή.

• Διαθεσιμότητα ανταλλακτικών κύκλου ζωής: Οι γνήσιες ανταλλακτικές σφραγίδες, τα καθίσματα PTFE και τα στελέχη διατηρούνται μόνιμα στο απόθεμα για να διασφαλίζεται η ταχεία παγκόσμια αποστολή και να ελαχιστοποιούνται οι λειτουργικές διακοπές του πελάτη.

Αποστολή Ερώτησης

Είστε έτοιμοι να αναβαθμίσετε την αντιδιαβρωτική προστασία του συστήματός σας;Επικοινωνήστε μαζί μαςμηχανικοί πωλήσεων σήμερα για ανταγωνιστικές τιμές, προσαρμοσμένες διαμορφώσεις υλικών ή αιτήματα τεχνικού καταλόγου.
