Το NDT είναι συντομογραφία του Non-Destructive Testing. Όπως υποδηλώνει το όνομά του, είναι μια τεχνική μηχανικής που χρησιμεύει για την επιθεώρηση των εσωτερικών και επιφανειακών ελαττωμάτων (π.χ. ρωγμές, πορώδες, εγκλείσματα σκωρίας) ενός αντικειμένου δοκιμής (όπως μια βαλβίδα, σωλήνας ή συγκόλληση) χωρίς να αλλοιώνεται ή να καταστρέφεται.
Συγκρίνει μια βαλβίδα με "αξονική τομογραφία" ή "υπερηχογράφημα". Με τον ίδιο τρόπο που ένας γιατρός μπορεί να διαγνώσει εσωτερικά όργανα χωρίς να κάνει χειρουργική επέμβαση σε έναν ασθενή. Το NDT μπορεί να επαληθεύσει ελαττώματα βαθιά μέσα στο υλικό της βαλβίδας χωρίς να το ανοίξει.
Γιατί το NDT είναι σημαντικό γιαΒαλβίδες?
Στη δοκιμή βαλβίδας, η δοκιμή αντοχής κελύφους και η δοκιμή σφράγισης έδρας επιβεβαιώνουν εάν οι λειτουργίες της βαλβίδας είναι οι απαιτούμενες. Το NDT, από την άλλη πλευρά, επικυρώνει την «υγεία υλικού» της βαλβίδας. Ένα υλικό σώματος βαλβίδας που περιέχει μικροσκοπικές εσωτερικές ρωγμές ή πορώδες κινδυνεύει από ξαφνική ρήξη μετά από μακροχρόνια έκθεση σε υψηλή πίεση, υψηλή θερμοκρασία ή διαβρωτικά μέσα, προκαλώντας σοβαρό ατύχημα. Κατά συνέπεια, το NDT χρησιμοποιείται κυρίως για την επιθεώρηση ακατέργαστων χυτών, σφυρηλατήσεων και τελικών συγκολλήσεων. Χρησιμεύει ως η κύρια ασφάλεια για την εγγύηση της ασφάλειας και της αξιοπιστίας της βαλβίδας.

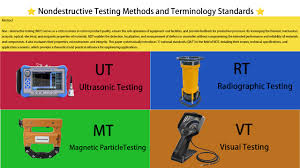

Οι πιο δημοφιλείς μέθοδοι NDT στη βιομηχανία βαλβίδων
| Όνομα μεθόδου |
Συντομογραφία |
Αρχή Εργασίας |
Κύρια ανιχνεύσιμα ελαττώματα |
Κοινές Εφαρμογές Βαλβίδων |
| Ακτινογραφικός Έλεγχος |
RT |
Οι ακτίνες Χ ή οι ακτίνες γάμμα διεισδύουν στο εξάρτημα και καταγράφουν μια εικόνα σε φιλμ, όπου εσωτερικά ελαττώματα εκδηλώνονται ως αντιθέσεις στην πυκνότητα. |
Εσωτερικά ελαττώματα: πορώδες, εγκλείσματα σκωρίας, κοιλότητες συρρίκνωσης, ρωγμές. |
Εξέταση της εσωτερικής ακεραιότητας των χυτών σωμάτων βαλβίδων καθώς και των συγκολλήσεων σε βαλβίδες και σωληνώσεις. |
| Δοκιμή υπερήχων |
UT |
Χρησιμοποιεί ηχητικά κύματα υψηλής συχνότητας που αποστέλλονται στο εξάρτημα. Με την ανάλυση των κυμάτων που αναπηδούν, μπορεί να αναλυθεί η θέση και οι διαστάσεις τυχόν ελαττωμάτων. |
Εσωτερικά ελαττώματα: ρωγμές, ελάσματα, έλλειψη σύντηξης. Πιο ευαίσθητο σε επίπεδα ελαττώματα (όπως ρωγμές) από το RT. |
Έλεγχος του πάχους τοιχώματος και των εσωτερικών ρωγμών των σωμάτων και των καπό των βαλβίδων, με ιδιαίτερη έμφαση στις βαλβίδες με παχύ τοίχωμα. |
| Δοκιμή Μαγνητικών Σωματιδίων |
MT |
Ισχύει αποκλειστικά για σιδηρομαγνητικές ουσίες όπως ανθρακούχο χάλυβα. Το εξάρτημα μαγνητίζεται και τα ελαττώματα προκαλούν ένα πεδίο διαρροής που προσελκύει μαγνητικά σωματίδια, σχηματίζοντας μια ορατή ένδειξη. |
Επιφανειακά και ελαττώματα κοντά στην επιφάνεια: ρωγμές, ραφές, γύροι. |
Παρακολούθηση της κατάστασης της επιφάνειας των βαλβίδων για ρωγμές απόσβεσης, ρωγμές λείανσης ή άλλες διεργασίες. |
| Δοκιμή διείσδυσης υγρού |
PT |
Ένα υγρό υψηλής διείσδυσης εφαρμόζεται στην επιφάνεια του εξαρτήματος. Η τριχοειδής δράση του αναγκάζει να εισχωρήσει σε ελαττώματα που συνδέονται με την επιφάνεια. Ως αποτέλεσμα, ένας προγραμματιστής χρησιμοποιείται για την εξαγωγή της διείσδυσης, αποκαλύπτοντας το ελάττωμα. |
Ελαττώματα επιφανειακής θραύσης: ρωγμές, τρύπες καρφίτσας, κρύα κλείστρα. |
Αξιολόγηση της επιφάνειας ωστενιτικού ανοξείδωτου χάλυβα (ακατάλληλο για MT λόγω της μη σιδηρομαγνητικής φύσης του) καθώς και βαλβίδων μη μαγνητικού κράματος. |
