Ως τύπος βαλβίδας ελέγχου ρευστού, η βαλβίδα πεταλούδας αποτελείται κυρίως από ένα συστατικό - την πλάκα βαλβίδας. Η επιλογή αυτού του στοιχείου μπορεί να επηρεάσει σημαντικά την επιχειρησιακή αποτελεσματικότητα και τη διάρκεια ζωής του συστήματος υγρών.
I. Τύποι και χαρακτηριστικά δομής πλάκας βαλβίδας

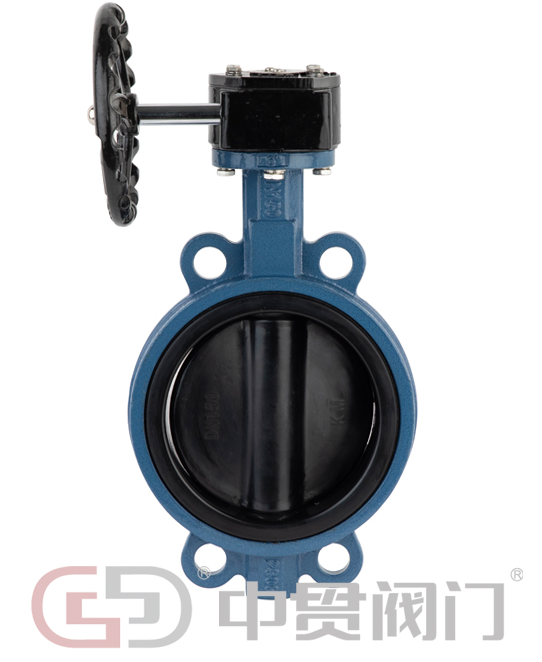

Ομόκεντρη πλάκα βαλβίδας (βαλβίδα κεντρικής γραμμής πεταλούδας)
Αυτός ο τύπος διαθέτει ένα σχέδιο όπου το κέντρο της πλάκας βαλβίδας ευθυγραμμίζεται με τον άξονα του στελέχους της βαλβίδας. Έχει τα πλεονεκτήματα της απλής δομής και του χαμηλού κόστους. Είναι κατάλληλο για συνθήκες χαμηλής πίεσης κάτω από το PN10 και συνήθως βρίσκεται στα συστήματα παροχής νερού και στα συστήματα νερού κυκλοφορίας κλιματισμού. Το πλεονέκτημά του έγκειται στην εύκολη συντήρηση, αλλά η απόδοση σφράγισης είναι σχετικά περιορισμένη.
Μεμονωμένη πλάκα εκκεντρικής βαλβίδας
Σχεδιάζοντας το κέντρο στελέχους βαλβίδας για να αποκλίνει ελαφρώς από το κέντρο της πλάκας βαλβίδας, η αντίσταση τριβής κατά τη διάρκεια της διαδικασίας ανοίγματος και κλεισίματος μειώνεται αποτελεσματικά. Αυτή η δομή εκτελεί εξαιρετικά καλά κάτω από συνθήκες μέσης και χαμηλής πίεσης (PN16-PN25) και είναι ιδιαίτερα κατάλληλο για επεξεργασία λυμάτων και γενική χημική μεταφορά υγρών.
Πλάκα διπλής εκκεντρικής βαλβίδας
Υιοθετεί ένα σχεδιασμό διπλής μετατόπισης για το στέλεχος βαλβίδων και την πλάκα βαλβίδας, βελτιστοποιώντας τη γωνία επαφής σφράγισης και επεκτείνοντας σημαντικά τη διάρκεια ζωής της υπηρεσίας. Σε συνθήκες εργασίας μεσαίας και υψηλής πίεσης που κυμαίνονται από PN25 έως PN40, είναι ιδιαίτερα κατάλληλα για συστήματα αγωγών στις πετρελαϊκές και χημικές βιομηχανίες που απαιτούν συχνό άνοιγμα και κλείσιμο.
Τρία εκκεντρική πλάκα βαλβίδων
Λόγω του τριπλού εκκεντρικού σχεδιασμού του στελέχους βαλβίδας, της πλάκας βαλβίδας και του καθίσματος της βαλβίδας, η σκληρή σφραγίδα μετάλλων έχει επιτύχει μια τεχνολογική αλλαγή όσον αφορά την απόδοση τριβής. Ουψηλής ποιότηταςΗ δομή μπορεί να αντέξει τις θερμοκρασίες έως και 600 ℃ και πιέσεις πάνω από το PN64, καθιστώντας το το κύριο προϊόν επιλογής για αγωγούς ατμού και συστήματα μεταφοράς πετρελαίου/αερίου.
Ii. Ανάλυση των χαρακτηριστικών υλικού πλάκας βαλβίδας
Μεταλλική σειρά υλικών
Πλάκα βαλβίδων από χυτοσίδηρο: Περιλαμβάνει HT200/HT250 γκρι χυτοσίδηρο και χυτοσίδηρο από χυτοσίδηρο HT200/HT250 και QT450. Έχει υψηλό κόστος απόδοσης και περιορισμένη αντίσταση στη διάβρωση. Χρησιμοποιείται κυρίως σε συστήματα ύδρευσης χαμηλής πίεσης και μη φορολογική μεταφορά αερίου.
Πλάκες βαλβίδων άνθρακα: με αντοχή ανώτερη από εκείνη του χυτοσιδήρου, το WCB (A216) και το LCB (χάλυβα άνθρακα χαμηλής θερμοκρασίας) μπορούν να αντέξουν τις πιέσεις μέχρι το PN40. Ωστόσο, πρέπει να χρησιμοποιηθούν σε συνδυασμό με επικαλύψεις κατά του διάσημο. Βρίσκονται συνήθως σε πετρέλαιο μεσαίας και χαμηλής πίεσης και αγωγούς ατμού.
Επιλογή πλακών βαλβίδων από ανοξείδωτο χάλυβα
304 ανοξείδωτος χάλυβα: τύπος γενικής χρήσης για τρόφιμα και φαρμακευτικές βιομηχανίες
316 Ανοξείδωτος Χάλυβα: Μοντέλο διάβρωσης νερού κατά της θάλασσας (περιέχει μολυβδαίνιο)
Χάλυβα διπλής φάσης: Η αντοχή διπλασιάζεται, η αντίσταση στη διάβρωση είναι ακόμη ισχυρότερη.
ΣούπερΑπό ανοξείδωτο χάλυβα: Ικανό να αντέξει όλα τα ισχυρά οξέα
Ειδικά υλικά
Κράμα Hastelloy: ο σκληρός τύπος ενάντια σε ισχυρά οξέα
Κράμα με βάση το νικέλιο: ανθεκτικό σε θερμοκρασίες μέχρι 1000 ℃
Πλαστική επένδυση / καουτσούκ επένδυση: ανθεκτική σε υψηλές θερμοκρασίες, αλλά ανθεκτική στη διάβρωση
Κεραμική επίστρωση: Ο σκληρός μικρός πρωταθλητής
Iii. Τρία στοιχεία για μοντέλοΕπιλογή
Μέσο προβολής:
Ανθεκτικό στη διάβρωση υλικό: 316/ duplex χάλυβα
Επικαλυμμένο με σωματίδια ανθεκτικά σε λειαντικά
Μαλακές σφραγίδες για καθαρά υγρά
Ελέγξτε τις συνθήκες λειτουργίας:
Κανονική θερμοκρασία (≤ 80 ℃): στεγανοποίηση από καουτσούκ
Μεσαία θερμοκρασία (80 - 400 ℃): μεταλλική σφραγίδα
Υψηλή θερμοκρασία (≥ 400 ℃): Ειδικά κράματα
Εκκεντρική δομή υψηλής πίεσης τριών προκατάληψης
Δείτε τη βιομηχανία:
Τρόφιμα και φάρμακα: 316L + PTFE
Petrochemicals: API Standard Tri-End Eccentricity
Iv. Κλασικές επιλογές αντιστοίχισης
Νερό βρύσης: χυτοσίδηρο/ανοξείδωτο χάλυβα + καουτσούκ
Αγωγός υδροχλωρικού οξέος: κράμα Hastelloy
Συμπυκνωμένο θειικό οξύ: Πρέπει να είναι επενδεδυμένο με PTFE
Επεξεργασία τροφίμων: ανοξείδωτο χάλυβα με καθρέφτη
Μεταφορά πολτού άνθρακα: κεραμική επίστρωση
V. Κοινές ερωτήσεις
Το θαλασσινό νερό δεν μπορεί να υποβληθεί σε επεξεργασία με χάλυβα διπλής τάξης 316 βαθμών. Απαιτούνται περισσότερα.
Το συμπυκνωμένο θειικό οξύ πρέπει να είναι επενδεδυμένο με πλαστικό. Ο ανοξείδωτος χάλυβας θα επιδεινωθεί.
Η υψηλή αντίσταση φθοράς χρησιμοποιεί καρβίδιο βολφραμίου, με διάρκεια ζωής που είναι 5 φορές μεγαλύτερη.
Εγκαταστήστε ένα φίλτρο εάν υπάρχουν ακαθαρσίες.
Vi. Σημεία συντήρησης
Επιθεωρήστε τακτικά για φθορά
Οι τακτικές επιθεωρήσεις των κρίσιμων περιοχών διεξάγονται κάθε 2 έως 3 χρόνια.
Προτείνεται να δημιουργηθεί ένα αρχείο συντήρησης.
Η βαλβίδα υψηλής θερμοκρασίας πρέπει να προθερμανθεί.
Vii. Μελλοντικές τάσεις
Πιο ανθεκτικά νέα υλικά
Με έξυπνη λειτουργία παρακολούθησης
Περισσότερο φιλικό προς το περιβάλλον σχέδιο
Εξατομικευμένη υπηρεσία προσαρμογής
Πρόταση επιλογής:
Παρέχετε συγκεκριμένες παραμέτρους λειτουργίας. Οι επαγγελματίες μηχανικοί θα συστήσουν την καλύτερη λύση. Για σημαντικά έργα, συνιστάται πρώτα να διεξαχθούν δοκιμές.
