Η σύνδεση τύπου γκοφρέτας είναι μια μέθοδος στερέωσηςβαλβίδες(ειδικάβαλβίδες πεταλούδας, βαλβίδες αντεπιστροφής, κ.λπ.) ανάμεσα στις φλάντζες σωλήνων χρησιμοποιώντας μακριές βίδες. Το καθοριστικό της χαρακτηριστικό είναι: η βαλβίδα δεν έχει τις δικές της ενσωματωμένες φλάντζες. Αντίθετα, μακριές βίδες περνούν μέσα από τις φλάντζες των δύο σωλήνων για να στερεώσουν τη βαλβίδα στη μέση.
Εξοικονόμηση χώρου: Το μήκος της βαλβίδας γκοφρέτας (διάσταση πρόσωπο με πρόσωπο) είναι 1/3 έως 1/4 από αυτό μιας φλάντζας βαλβίδας.
Μείωση κόστους: Εξαλείφει τη σφυρηλάτηση/κατεργασία δύο ενσωματωμένων φλαντζών στο σώμα της βαλβίδας.
Ελαφρύ: Μπορεί να χρησιμοποιηθεί χειροκίνητα χωρίς εξοπλισμό ανύψωσης, ειδικά για μεγάλες διαμέτρους (π.χ. DN200 και άνω).
Δεν μπορεί να αφαιρεθεί ανεξάρτητα: Για να αντικαταστήσετε μια βαλβίδα γκοφρέτας, πρέπει να αποσυνδεθούν και οι δύο φλάντζες του σωλήνα (δηλαδή, ο σωλήνας πρέπει να απομακρυνθεί). Επομένως, δεν μπορεί να χρησιμοποιηθεί σε αδιέξοδα σωλήνων ή όπου είναι προσβάσιμη μόνο η μία πλευρά.
Απαιτεί καλή ευθυγράμμιση: Οι κακώς ευθυγραμμισμένες φλάντζες σωλήνα μπορεί να στρίψουν τη βαλβίδα και να προκαλέσουν αστοχία στεγανοποίησης.
Όχι για πολύ υψηλή πίεση: Συνήθως χρησιμοποιείται σε χαμηλή έως μέση πίεση (≤ PN40 / Κλάση 300). Η εξαιρετικά υψηλή πίεση μπορεί να παραμορφώσει το σώμα της βαλβίδας.

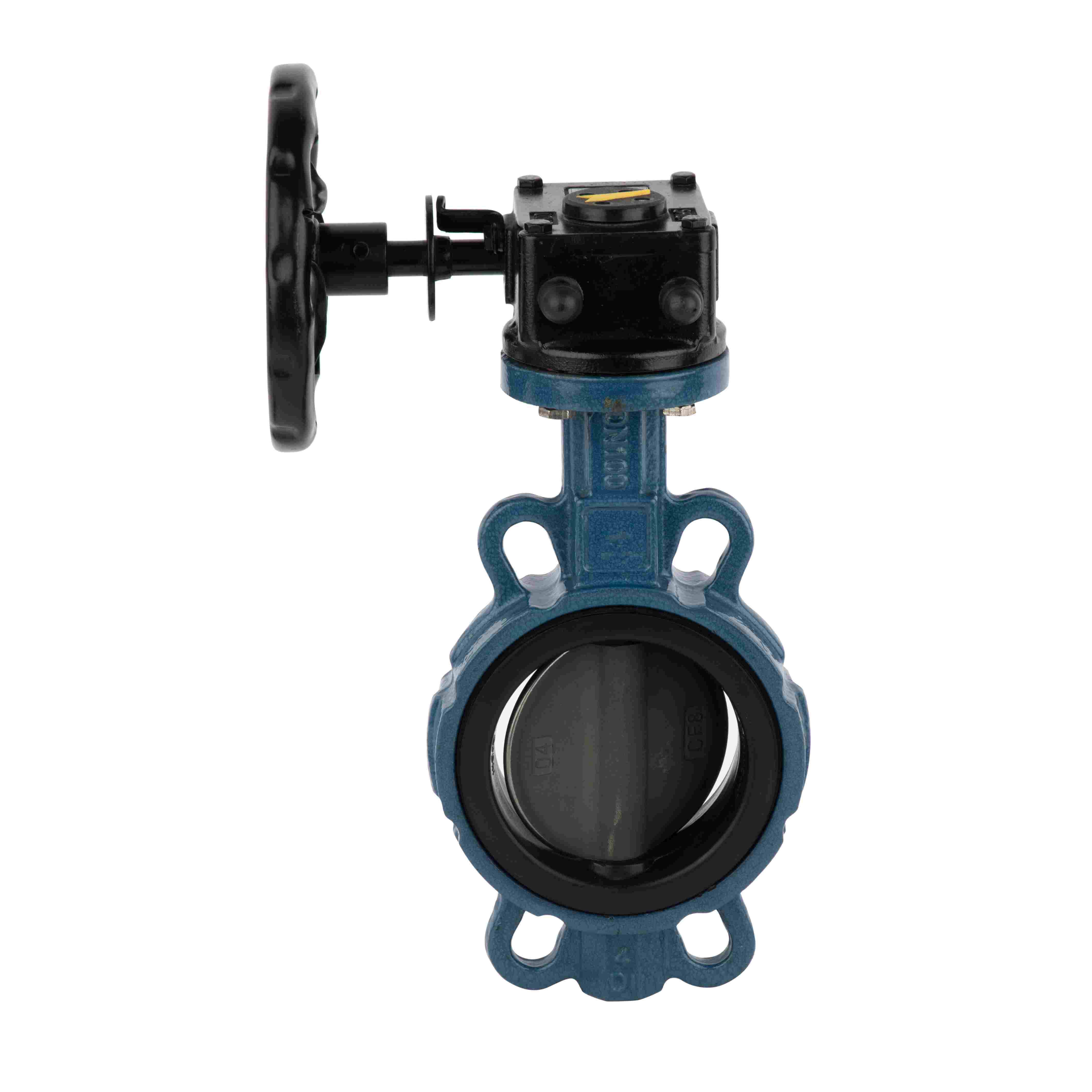

Βαλβίδες πεταλούδας γκοφρέτας: Επεξεργασία νερού, HVAC, συστήματα πυροπροστασίας – συνηθισμένα λόγω χαμηλού κόστους και εύκολης εγκατάστασης.
Βαλβίδες αντεπιστροφής γκοφρέτας: Αποτρέψτε την αντίστροφη ροή. πολύ πιο κοντές από τις ταλαντευόμενες βαλβίδες αντεπιστροφής, που σφίγγονται απευθείας μεταξύ των φλαντζών.
Βαλβίδες με επένδυση από γκοφρέτα: Ανθεκτικές στη διάβρωση εφαρμογές.
Το μήκος του μπουλονιού πρέπει να υπολογίζεται με ακρίβεια:
2 × πάχος φλάντζας σωλήνα + μήκος βαλβίδας πρόσωπο με πρόσωπο + 2 × πάχος φλάντζας + 2 × ύψος παξιμαδιού
Χρησιμοποιήστε κατάλληλα πρότυπα σύνδεσης πλακιδίων (π.χ. EN 593, API 609, GB/T 12238) με τα αντίστοιχα πρότυπα φλάντζας σωλήνα (π.χ. GB/T 9119, HG/T 20592).
Εφαρμόστε ομοιόμορφη ροπή μπουλονιού για να αποφύγετε ανομοιόμορφη σύσφιξη, η οποία μπορεί να προκαλέσει δέσμευση δίσκου (ένα κοινό πρόβλημα με τις βαλβίδες πεταλούδας).
Το Wafer-type είναι ένας σχεδιασμός σύνδεσης που στοχεύει στο μικρό βάρος, το χαμηλό κόστος και τη γρήγορη εγκατάσταση. Ουσιαστικά αντιμετωπίζει τη βαλβίδα ως ένα «σφιγκωμένο εξάρτημα» μεταξύ δύο φλάντζες σωλήνων. Η επιλογή θα πρέπει να λαμβάνει υπόψη την ονομαστική πίεση, την πρόσβαση στη συντήρηση και τη συχνότητα αφαίρεσης.
