Τι είναι η σύνδεση τύπου Wafer;(1)

Η σύνδεση τύπου γκοφρέτας είναι μια μέθοδος στερέωσης βαλβίδων (ειδικάβαλβίδες πεταλούδας,βαλβίδες αντεπιστροφής, κ.λπ.) ανάμεσα στις φλάντζες σωλήνων χρησιμοποιώντας μακριές βίδες. Το καθοριστικό της χαρακτηριστικό είναι: η βαλβίδα δεν έχει τις δικές της ενσωματωμένες φλάντζες. Αντίθετα, μακριές βίδες περνούν μέσα από τις φλάντζες των δύο σωλήνων για να στερεώσουν τη βαλβίδα στη μέση.

1. Κατασκευή

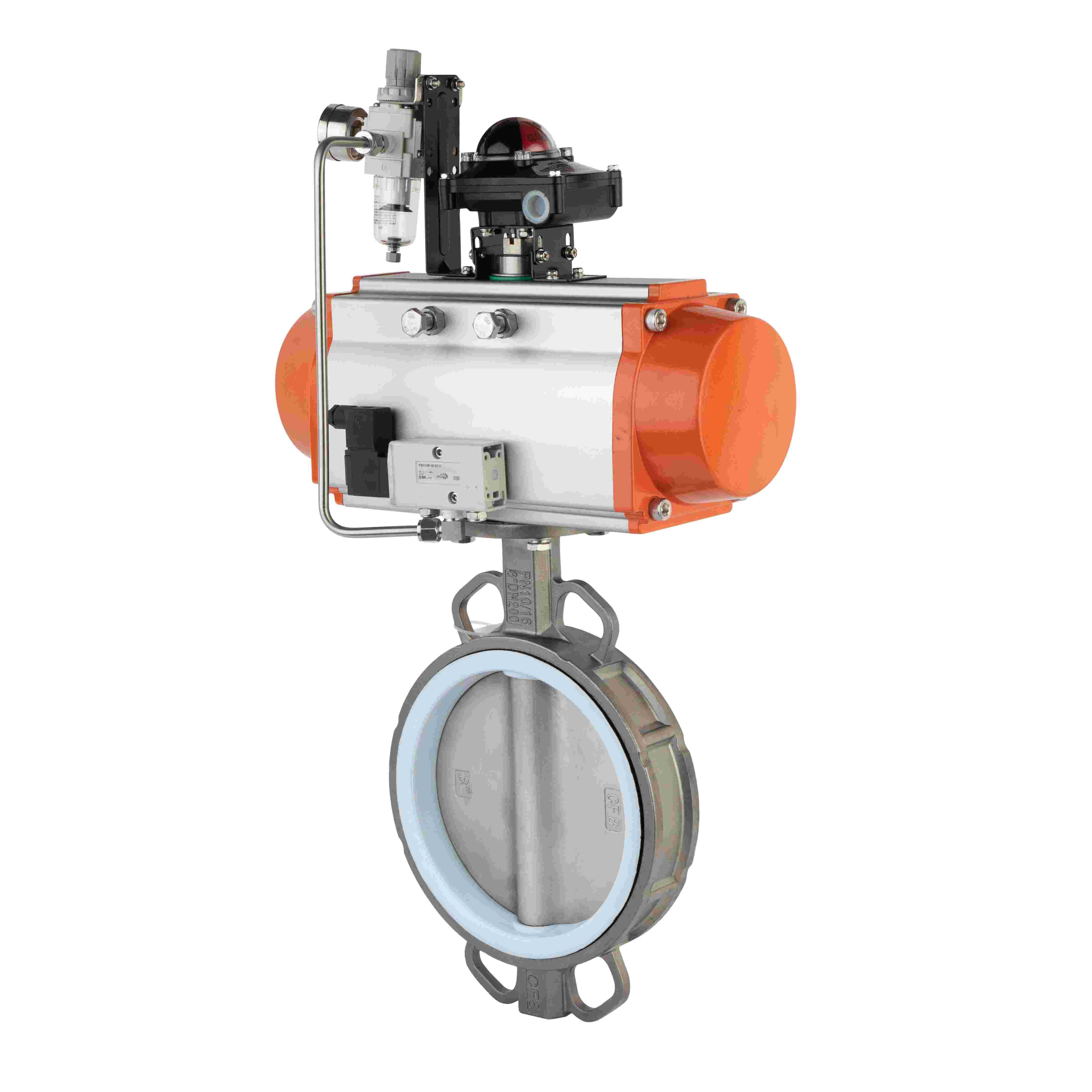

Βαλβίδα: Το σώμα της βαλβίδας δεν έχει οπές για μπουλόνια φλάντζας, μόνο μια ομαλή όψη τοποθέτησης. Συνήθη παραδείγματα: βαλβίδες πεταλούδας γκοφρέτας, βαλβίδες αντεπιστροφής γκοφρέτας.

Μπουλόνια: Τυπικά μπουλόνια με καρφιά ή μέσα από μπουλόνια, αρκετά μακριά ώστε να περνούν μέσα από τις οπές των μπουλονιών και των δύο φλαντζών του σωλήνα.

Φλάντζες σωλήνων: Τα άκρα του σωλήνα πρέπει να είναι εξοπλισμένα με τυπικές φλάντζες.

Παξιμάδια: Χρησιμοποιούνται για σύσφιξη.

2. Αρχή Εργασίας

Τοποθετήστε τη βαλβίδα γκοφρέτας ανάμεσα στις φλάντζες των δύο σωλήνων.

Εισαγάγετε μακριές βίδες μέσα από τις οπές μπουλονιών μιας φλάντζας σωλήνα → μέσα από τις οπές βαθμονόμησης στο σώμα της βαλβίδας πλακέτας → μέσα από τις οπές μπουλονιών της φλάντζας του πίσω σωλήνα.

Στερεώστε τα παξιμάδια και στις δύο άκρες. Καθώς σφίγγονται τα παξιμάδια, οι δύο φλάντζες του σωλήνα έλκονται μεταξύ τους.

Αυτή η δύναμη σύσφιξης σφραγίζει τη βαλβίδα μεταξύ των φλαντζών, με παρεμβύσματα (ή το ενσωματωμένο ελαστικό σφράγισμα της βαλβίδας) που σχηματίζουν τη διεπαφή στεγανοποίησης.

3. Βασικά χαρακτηριστικά (σε σύγκριση με βαλβίδες με φλάντζα)
