Το ISO5211 είναι ένα σημαντικό πρότυπο που έχει οριστεί από τον Διεθνή Οργανισμό Τυποποίησης (ISO) γιαβαλβίδα σύνδεσηςΕνεργοποιητές σε βιομηχανικές βαλβίδες. Ο κύριος στόχος του είναι να διασφαλιστεί ότι οι βαλβίδες μερρογραφίας (όπως οι βαλβίδες πεταλούδας και οι βαλβίδες μπάλας) και οι ενεργοποιητές είναι συμβατές και μπορούν εύκολα να ανταλλάσσονται παγκοσμίως. Το πρότυπο καθορίζει σαφώς τις διαστάσεις των συνδέσεων φλάντζας, των απαιτήσεων ροπής, των μοτίβων οπών και των δομών κίνησης. Καθορίζει επίσης τις μέγιστες τιμές ροπής (που κυμαίνονται από 32 έως 10.000 nm) για διαφορετικούς τύπους φλάντζας (από το F03 έως το F25) .. μέσω του ενοποιημένου σχεδιασμού διεπαφής, το ISO5211 απλοποιεί σημαντικά τη διαδικασία αντιστοίχισης μεταξύ των βαλβίδων και των ενεργοποιητών, μειώνει την πολυπλοκότητα της εγκατάστασης και βελτιώνει την αξιοπιστία του συστήματος και την αποδοτικότητα συντήρησης.
Από την άποψη του δομικού σχεδιασμού, το ISO5211 τονίζει την τυποποίηση των φλάντζες υψηλής πλατφόρμας (πλατφόρμες κορυφής), επιτρέποντας την εγκατάσταση των ενεργοποιητών απευθείας, εξαλείφοντας τους παραδοσιακούς αγκύλους και συνδέοντας τους άξονες, μειώνοντας έτσι τον αριθμό των εξαρτημάτων και την ενίσχυση της σταθερότητας. Για παράδειγμα, οι βαλβίδες πεταλούδας που πληρούν αυτό το πρότυπο μπορούν να προσαρμοστούν άμεσα σε πνευματικούς ή ηλεκτρικούς ενεργοποιητές για γρήγορη εγκατάσταση και ακριβή έλεγχο.

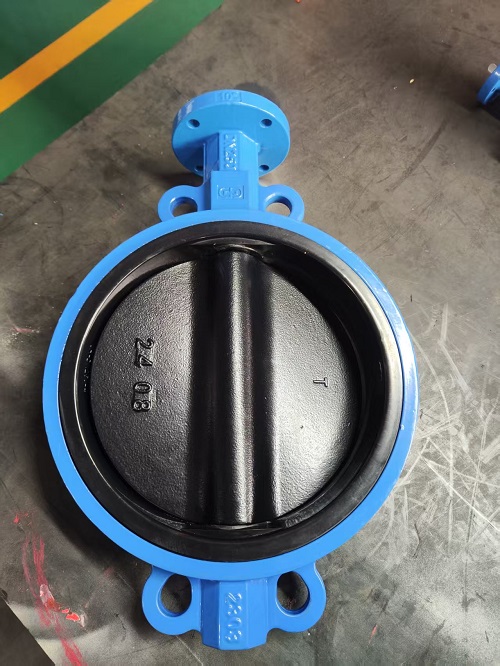

Έτσι, επίσης, εφαρμόζεται στη βαλβίδα πεταλούδας μας, μπορούμε να παρέχουμε διάφορα πρότυπα, αν χρειάζεστε στρογγυλό στέλεχος, μπορούμε επίσης να παρέχουμε, συνήθως μπορεί να εφαρμοστεί σε κάποια χώρα όπως το Βιετνάμ και η Ρωσία ECT.
Ο τετράγωνος άξονας είναι η μορφή άξονα κίνησης που συνιστάται από το πρότυπο ISO5211. Τα βασικά του πλεονεκτήματα είναι:
1. Η απόδοση μετάδοσης ροπής: ο τετράγωνος άξονας μεταδίδει ροπή ροπής μέσω επίπεδης επαφής, η οποία έχει μεγαλύτερη τριβή από τον στρογγυλό άξονα και μπορεί να μειώσει αποτελεσματικά τον κίνδυνο ολίσθησης, ιδιαίτερα κατάλληλο για σενάρια λειτουργίας υψηλής πίεσης και υψηλής συχνότητας.
2. ΠΡΟΒΟΛΗ Τοποθέτηση: Η αντιστοίχιση του τετραγωνικού άξονα και του ενεργοποιητή (όπως το τετράγωνο κλειδί ή το διαγώνιο τετραγωνικό κλειδί) μπορεί να εξασφαλίσει την αυστηρή ευθυγράμμιση του άξονα κίνησης και της βαλβίδας, αποφεύγοντας την αποτυχία της σφράγισης που προκαλείται από την απόκλιση γωνίας.
3. Τακτική και συμβατότητα: Το ISO5211 καθορίζει τη θέση του τετραγωνικού άξονα και της θέσης της οπής της φλάντζας, έτσι ώστε οι ενεργοποιητές και οι βαλβίδες διαφορετικών εμπορικών σημάτων να μπορούν να συνδεθούν απρόσκοπτα, βελτιώνοντας σημαντικά την ευελιξία της αλυσίδας εφοδιασμού.
4. Εφαρμογή σε όλη τη διεθνή αγορά: Ο σχεδιασμός του τετραγώνου άξονα έχει γίνει mainstream στις ευρωπαϊκές, αμερικανικές και διεθνείς αγορές υψηλού επιπέδου. Για παράδειγμα, η εισαγόμενη βαλβίδα σφαιρών πνευματικής φλάντζας της Amisco στις Ηνωμένες Πολιτείες υιοθετεί την πλατφόρμα ISO5211 Square Shaft, εγκαθιστά απευθείας τον ενεργοποιητή χωρίς πρόσθετη ρύθμιση και υποστηρίζει το στέλεχος της βαλβίδας αντι-ολισθητικής βαλβίδας και τα αντι-στατικά περιβάλλοντα, τα οποία είναι κατάλληλα για σκληρές συνθήκες εργασίας. Παρόμοια σχέδια βρίσκονται επίσης σε προϊόντα βιομηχανικών βαλβίδων από τη Γερμανία, την Ιαπωνία και άλλες χώρες, αντανακλώντας την τεχνολογική τους ωριμότητα και αξιοπιστία.
Αυτός είναι ο λόγος για τον οποίο το τετράγωνο στέλεχος και το ISO5211 συνήθως εμφανίζονται μαζί, το γυμνό στέλεχος και η τετραγωνική βαλβίδα πεταλούδας ακολουθούν επίσης αυτό, μερικοί πελάτες μας ρωτούν επίσης γιατί η κορυφαία φλάντζα έχει κάποιες άλλες γεώτρηση, Βαλβίδα, παρέχουμε όχι μόνο ένα πρότυπο.
