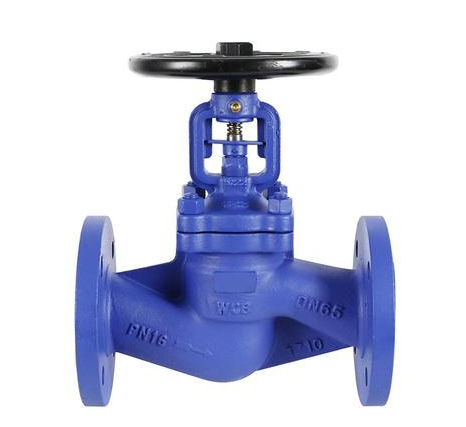

Ο κυματοειδής σωλήναςβαλβίδα διακοπήςείναι μια ειδικά σχεδιασμένη βαλβίδα διακοπής. Το βασικό του χαρακτηριστικό είναι ότι ένα συγκρότημα μεταλλικού κυματοειδούς σωλήνα χρησιμοποιείται ως το κινούμενο στοιχείο σφράγισης στη θέση του στελέχους βαλβίδας, παρέχοντας μια διπλή εγγύηση σε σύγκριση με την παραδοσιακή σφραγίδα συσκευασίας. Αυτό του επιτρέπει να επιδείξει σημαντικά πλεονεκτήματα σε πολλές απαιτητικές συνθήκες εργασίας.
Εδώ είναι τα κύρια πλεονεκτήματά του:
1. Απόλυτη μηδενική εξωτερική διαρροή (μηδενική εξωτερική διαρροή)
Αυτό είναι το πιο κρίσιμο και σημαντικό χαρακτηριστικό της βαλβίδας Bellows Stop.
Παραδοσιακές βαλβίδες: βασίζονται στην πίεση της συσκευασίας (όπως γραφίτη, PTFE) για να σφραγίσουν τοβαλβίδαστέλεχος. Με την πάροδο του χρόνου, η συσκευασία θα φθαρεί και την ηλικία, με αποτέλεσμα τη διαρροή του μέσου από το στέλεχος της βαλβίδας.
Βαλβίδα Bellows: Το ένα άκρο του φυσητήρα συγκολλείται στο στέλεχος της βαλβίδας και το άλλο άκρο συγκολλείται στο κάλυμμα της βαλβίδας, σχηματίζοντας ένα δυναμικό σφραγισμένο μεταλλικό φράγμα. Όταν η βαλβίδα ανοίγει ή κλείνει, η κίνηση προς τα πάνω και προς τα κάτω του στελέχους της βαλβίδας απορροφάται από την επέκταση και τη συστολή των φυσητήρων και το μέσο είναι πλήρως περικλείεται μέσα στους φυσητήρες, εξαλείφοντας θεμελιωδώς τη δυνατότητα διαρροής μέσω της σφραγίδας του στελέχους της βαλβίδας. Αυτό έχει κρίσιμη σημασία σε καταστάσεις όπου απαιτούνται τοξικές, επιβλαβείς, εύφλεκτες, εκρηκτικές, ραδιενεργές ή ακριβά μέσα.
2. Υψηλότερη προστασία ασφάλειας και περιβαλλοντικού περιβάλλοντος
Λόγω του χαρακτηριστικού της μηδενικής εξωτερικής διαρροής, ενισχύει σημαντικά το επίπεδο ασφάλειας και την ικανότητα προστασίας του περιβάλλοντος της μονάδας παραγωγής.
Προστασία της ασφάλειας του προσωπικού: Αποφεύγει τον κίνδυνο να έρχονται σε επαφή με επικίνδυνες χημικές ουσίες ή επιβλαβή αέρια.
Συμπεριφορά με αυστηρούς κανονισμούς: πληρούν τις όλο και πιο αυστηρές κανονισμούς για την προστασία του περιβάλλοντος διεθνώς (όπως οι EPA, TA-LUFT) και οι απαιτήσεις για την υγεία, την ασφάλεια και το περιβάλλον (HSE) του εργοστασίου.
Αποτρέποντας την ενέργεια καιπροϊόνΑπώλεια: Για δαπανηρά μέσα διεργασίας (όπως χημικά υψηλής καθαρότητας, σπάνια αέρια), η μηδενική διαρροή σημαίνει μηδενικά απόβλητα.
3. Σχεδιασμός διπλής σφαίρας, εξαιρετικά αξιόπιστος
Η βαλβίδα στάσης φυσαλίδων υιοθετεί συνήθως μια δομή διπλής σφράγισης "Bellows + συσκευασίας".
Η πρώτη σφραγίδα: το μεταλλικό φυσητήρα, το οποίο εκτελεί την κύρια λειτουργία σφράγισης και απομονώνει το μέσο.
Η δεύτερη σφραγίδα: το παραδοσιακό κουτί συσκευασίας. Ακόμη και αν οι ρήξη των φυσαλίδων λόγω μιας απροσδόκητης κατάστασης, το κουτί συσκευασίας μπορεί να χρησιμεύσει ως εφεδρική σφραγίδα για μια χρονική περίοδο, παρέχοντας χρόνο προστασίας για τη συντήρηση και το κλείσιμο του συστήματος, ενισχύοντας σημαντικά την απόλυση της ασφάλειας του συστήματος.
4. Μεγαλύτερη διάρκεια ζωής
Η δομή του κυματοειδούς σωλήνα προστατεύει τον εσωτερικό θάλαμο συσκευασίας, εμποδίζοντας τον διαβρωμένο, διαβρωμένο και επηρεασμένο από υψηλές θερμοκρασίες από το μέσο.
Η συσκευασία αρχίζει να λειτουργεί μόνο μετά την αποτυχία του Bellows. Ως εκ τούτου, η διάρκεια ζωής της συσκευασίας είναι εξαιρετικά μεγάλη, μειώνοντας σημαντικά τη συχνότητα και το κόστος της καθημερινής συντήρησης και αντικατάστασης της συσκευασίας.
5. Κατάλληλο για σκληρές συνθήκες
Υψηλές συνθήκες κενού: Η μικρή διαρροή των παραδοσιακών πληρωτικών είναι απαράδεκτη σε συστήματα υψηλού κενού. Το απόλυτο χαρακτηριστικό σφράγισης του Bellows καθιστά την ιδανική επιλογή για συστήματα υψηλού κενού και εξαιρετικά υψηλού κενού.
Οι ακραίες θερμοκρασίες: οι μεταλλικοί φυσητήρες (συνήθως κατασκευασμένα από ανοξείδωτο χάλυβα ή κράματα) μπορούν να ανεχθούν ένα ευρύτερο εύρος θερμοκρασίας από τα μη μεταλλικά πληρωτικά και να εκτελούν εξαιρετικά καλά σε συνθήκες υψηλής θερμοκρασίας.
Διασπορά μέσα: Τα διαφορετικά υλικά (όπως ο Hastelloy, το Monel κ.λπ.) μπορούν να επιλεγούν για τους φυσητήρες σύμφωνα με τα χαρακτηριστικά του μέσου για να αντισταθούν στη διάβρωση.
6. Μειώστε το κόστος κύκλου ζωής
Αν και το αρχικό κόστος αγοράς της βαλβίδας διακοπής του κυματοειδούς σωλήνα είναι υψηλότερο από αυτό της συνηθισμένης βαλβίδας διακοπής, από τη συνολική προοπτική του κύκλου ζωής, το συνολικό κόστος του μπορεί να είναι χαμηλότερο.
Χαμηλό κόστος συντήρησης: Μειώνει τον αριθμό των διακοπών λόγω αντικατάστασης πλήρωσης και του σχετικού εργατικού κόστους συντήρησης και υλικού κόστους.
Χαμηλό κόστος ασφαλείας: Αποφυγή πιθανών συμβάντων ασφαλείας, πρόστιμα της ρύπανσης του περιβάλλοντος και απώλειας διακοπής της παραγωγής που προκαλούνται από διαρροές.
Χαμηλό λειτουργικό κόστος: Αποτρέπει την απώλεια πολύτιμων υλικών.
Περίληψη και σενάρια εφαρμογής
Συνοπτικά, το πλεονέκτημα πυρήνα της βαλβίδας διακοπής του κυματοειδούς σωλήνα έγκειται στη χρήση ενός μεταλλικού κυματοειδούς σωλήνα για να επιτευχθεί μια απολύτως μηδενική διαρροή για τη δυναμική σφραγίδα του στελέχους της βαλβίδας, παρέχοντας έτσι εξαιρετική ασφάλεια, περιβαλλοντική φιλικότητα και αξιοπιστία.
Είναι ιδιαίτερα εφαρμόσιμη στις ακόλουθες βασικές καταστάσεις:
Τοξικές/εξαιρετικά τοξικές χημικές ουσίες: όπως αέριο χλωρίου, φωσγένιο, υδρόθειο κλπ.
Εύφλεκτα και εκρηκτικά μέσα: όπως υδρογόνο, υγροποιημένο αέριο πετρελαίου (LPG), ελαφρούς υδρογονάνθρακες κ.λπ.
Έντονα διαβρωτικά μέσα: όπως οξέα, βάσεις κ.λπ.
Υψηλό σύστημα κενού: όπως στις βιομηχανίες ημιαγωγών, φωτοβολταϊκών και αεροδιαστημικών.
Εξαιρετικά επικίνδυνη ουσία: ραδιενεργό υλικό.
Πολύτιμο μέσο: Αποτρέψτε την απώλεια προϊόντων.
Για περιβάλλοντα με αυστηρές απαιτήσεις: εργοστάσια που πρέπει να πληρούν αυστηρά πρότυπα εκπομπών.
Κατά τη λήψη μιας επιλογής, πρέπει να δοθεί ιδιαίτερη προσοχή στο υλικό των φυσητήρων, στην ποιότητα συγκόλλησης, στη ζωή κόπωσης (συνήθως απαιτεί περισσότερους από 10.000 κύκλους ανοίγματος και κλεισίματος), καθώς και τα προσόντα και την εμπειρία του κατασκευαστή.
