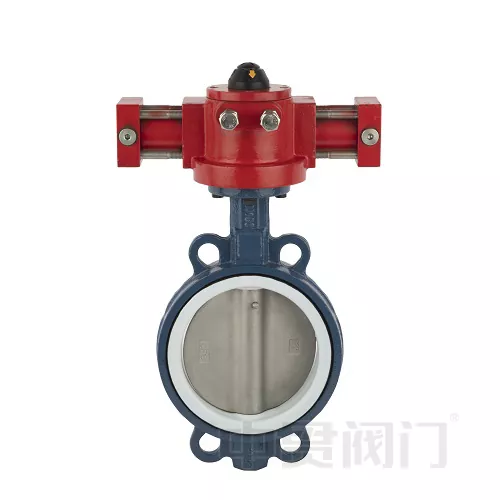

Ομόκεντρη βαλβίδα πεταλούδας υδραυλικού ενεργοποιητή

Η ομόκεντρη βαλβίδα πεταλούδας υδραυλικού ενεργοποιητή χαρακτηρίζεται από έναν δίσκο που περιστρέφεται γύρω από έναν κεντρικό άξονα για να ελέγχει τη ροή, ενώ οι υδραυλικοί ενεργοποιητές χρησιμοποιούν την πίεση υγρού για να μετακινήσουν τη βαλβίδα. Αυτός ο συνδυασμός επιτρέπει τον ακριβή και ισχυρό έλεγχο της ροής του υγρού σε διάφορες εφαρμογές, ιδιαίτερα εκεί όπου είναι επιθυμητός ο αυτοματισμός και απαιτούνται υψηλότερες ροπές.

I. Αρχή Εργασίας

Τα βιομηχανικά συστήματα ελέγχου υγρών ρυθμίζουν τη ροή ανοίγοντας και κλείνοντας τις βαλβίδες πεταλούδας. Η υδραυλική βαλβίδα πεταλούδας χρησιμοποιεί ένα υδραυλικό σύστημα κίνησης για να μετατρέψει την πίεση του υγρού σε μηχανική ενέργεια, οδηγώντας τον άξονα της βαλβίδας για να ολοκληρώσει μια περιστροφική κίνηση 90°. Σε σύγκριση με τους ηλεκτρικούς/πνευματικούς ενεργοποιητές, το υδραυλικό σύστημα παρέχει υψηλότερη απόδοση ροπής και καλύτερη αντίσταση κρούσης.

II. Βασική Δομή και Λειτουργίες

Εξαρτήματα σώματος βαλβίδας

Δίσκος: Ανοίγει και κλείνει τη διαδρομή ροής περιστρέφοντας κατά 90°.

Στέλεχος βαλβίδας: Το εξάρτημα μετάδοσης πυρήνα που συνδέει τον ενεργοποιητή με το δίσκο.

Σύστημα στεγανοποίησης: Η έδρα βαλβίδας μαλακής σφράγισης EPDM εξασφαλίζει μηδενική διαρροή.

Μέθοδος σύνδεσης: Σχεδιασμός με φλάντζα/γκοφρέτα (συμβατό με τα πρότυπα ANSI/EN).

Υδραυλικός ενεργοποιητής

Η πίεση λαδιού κινεί έναν κύλινδρο εμβόλου, παράγοντας γραμμική δύναμη → μετατρέποντας σε περιστροφική ροπή.

Τυπική διαδρομή 90°, χρόνος απόκρισης ≤ 3 δευτερόλεπτα.

Προαιρετική μονής δράσης (επιστροφή ελατηρίου) ή διπλής ενέργειας (υδραυλική μετάδοση διπλής κατεύθυνσης).

III. Τεχνικά Πλεονεκτήματα
