Ποια είναι η βασική δομή και η αρχή λειτουργίας της βαλβίδας πεταλούδας;

Βαλβίδες πεταλούδαςείναι βασικά στοιχεία σε διάφορες βιομηχανικές εφαρμογές, παρέχοντας αποτελεσματικό έλεγχο ροής στα συστήματα σωληνώσεων. Ο απλός σχεδιασμός, η αξιοπιστία και η αποτελεσματικότητα κόστους τους καθιστούν μια δημοφιλή επιλογή για τη ρύθμιση των υγρών και των αερίων. Παρακάτω, καταρρέουμε τη δομή, την αρχή εργασίας και τις βασικές προδιαγραφές των βαλβίδων πεταλούδας για να σας βοηθήσουμε να κατανοήσετε τη λειτουργικότητα και τα πλεονεκτήματά τους.

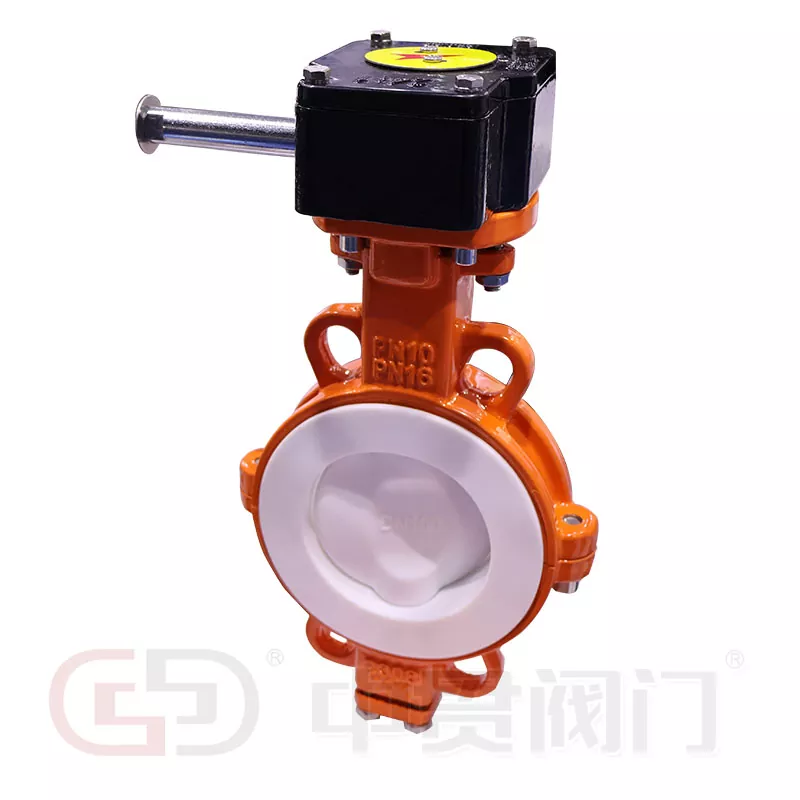

Βασική δομή βαλβίδας πεταλούδας

Μια βαλβίδα πεταλούδας αποτελείται από διάφορα θεμελιώδη μέρη:

• Σώμα: Συνήθως κατασκευασμένα από υλικά όπως χυτοσίδηρο, ανοξείδωτο χάλυβα ή PVC, το σώμα στεγάζει τα εσωτερικά εξαρτήματα.

• Δίσκος: Ένας κυκλικός δίσκος τοποθετημένος σε έναν περιστρεφόμενο άξονα, ο οποίος ελέγχει τη ροή με περιστροφή μέσα στο σώμα της βαλβίδας.

• Στέλεχος: Συνδέει το δίσκο με τον ενεργοποιητή και επιτρέπει την περιστροφή.

• Κάθισμα: Παρέχει σφιχτή σφράγιση μεταξύ του δίσκου και του σώματος όταν η βαλβίδα είναι κλειστή. Τα κοινά υλικά περιλαμβάνουν EPDM, VITON ή PTFE.

• Ενεργοποιητής: Λειτουργεί τη βαλβίδα με το χέρι, ηλεκτρικά ή πνευματικά για να περιστρέψει το δίσκο.

Αρχή εργασίας

Η λειτουργία μιας βαλβίδας πεταλούδας είναι απλή. Όταν ο ενεργοποιητής περιστρέφει το στέλεχος, ο δίσκος κινείται είτε παράλληλος είτε κάθετος στη ροή. Στην ανοικτή θέση, ο δίσκος ευθυγραμμίζεται με τη ροή, επιτρέποντας την ελάχιστη πτώση πίεσης. Όταν κλείσει, ο δίσκος περιστρέφεται 90 μοίρες για να εμποδίσει πλήρως τη ροή. Η λειτουργία τεταρτημορίου διασφαλίζει το γρήγορο κλείσιμο ή τον κανονισμό, καθιστώντας τις βαλβίδες πεταλούδας ιδανικές για εφαρμογές που απαιτούν ταχεία ανταπόκριση.

Βασικές παραμέτρους προϊόντος

Οι βαλβίδες πεταλούδας διατίθενται σε διάφορα μεγέθη, αξιολογήσεις πίεσης και υλικά που ταιριάζουν σε διαφορετικές απαιτήσεις. Παρακάτω είναι μια λεπτομερής επισκόπηση των τυποποιημένων προδιαγραφών:

Πίνακας 1: ΠρότυποΒαλβίδα πεταλούδαςΠροδιαγραφές

Κατάλογος κοινών εφαρμογών:

• Συστήματα επεξεργασίας νερού και λυμάτων

• Χημικές και πετροχημικές βιομηχανίες

• HVAC και συστήματα πυροπροστασίας

• Επεξεργασία τροφίμων και ποτών

• Φαρμακευτικές και υγιεινές εφαρμογές

Πλεονεκτήματα της χρήσης βαλβίδας πεταλούδας

Οι βαλβίδες πεταλούδας προσφέρουν διάφορα οφέλη, συμπεριλαμβανομένου του συμπαγούς σχεδιασμού, της ελαφριάς κατασκευής και των απαιτήσεων χαμηλής συντήρησης. Η ικανότητά τους να χειρίζονται μεγάλες ικανότητες ροής με ελάχιστη πτώση πίεσης τους καθιστούν ανώτερη από πολλούς εναλλακτικούς τύπους βαλβίδων. Επιπλέον, η ευελιξία μιας βαλβίδας πεταλούδας επιτρέπει να αποδίδει καλά τόσο σε εφαρμογές στραγγαλισμού όσο και σε απενεργοποιήσεις.

Κατά την επιλογή μιας βαλβίδας πεταλούδας, εξετάστε παράγοντες όπως η συμβατότητα υγρών, οι αξιολογήσεις θερμοκρασίας πίεσης και η μέθοδος ενεργοποίησης για να εξασφαλίσετε τη βέλτιστη απόδοση. Με την ισχυρή κατασκευή και την αποτελεσματική λειτουργία τους, οι βαλβίδες πεταλούδας παραμένουν μια κορυφαία επιλογή για τους μηχανικούς και τους επαγγελματίες του κλάδου παγκοσμίως.

Εάν σας ενδιαφέρει πολύΚατασκευή βαλβίδων Zhejiang Zhongguanπροϊόντα ή να έχετε οποιεσδήποτε ερωτήσεις, μη διστάσετεΕπικοινωνήστε μαζί μας！
