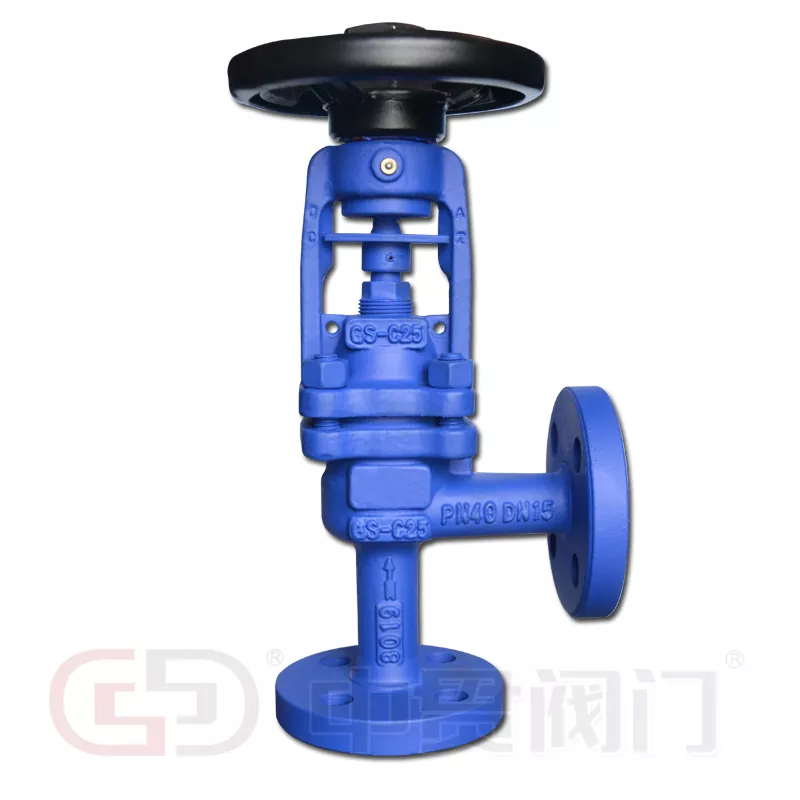

DIN Standard Angle Type Bellows Sealed Globe Valve

Η βαλβίδα στεγανοποιημένης σφαίρας τύπου φυσητήρων DIN Standard Angle Type αντιπροσωπεύει μια κρίσιμη εξέλιξη στην τεχνολογία ελέγχου υγρών. Σε αντίθεση με τις παραδοσιακές βαλβίδες ευθείας σχεδίασης, αυτή η σχεδίαση γωνιακού σώματος επιλύει εγγενώς τους περιορισμούς χώρου και τις προκλήσεις αποχέτευσης που είναι κοινές σε πολύπλοκα δίκτυα σωληνώσεων. Με την ανακατεύθυνση της ροής σε γωνία 90 μοιρών, εξαλείφει την ανάγκη για πρόσθετη γωνιακή τοποθέτηση, μειώνοντας την πτώση πίεσης και το κόστος εγκατάστασης.

Περιγραφή προϊόντος & Τεχνικές Προδιαγραφές

Αυτή η σφραγισμένη σφαιρική βαλβίδα τύπου φυσητήρων DIN Standard Angle Type συνδυάζει ένα μοτίβο γωνίας εξοικονόμησης χώρου με μια μεταλλική στεγανοποίηση πολλαπλών στρώσεων. Είναι η προτιμώμενη επιλογή για κρίσιμες λειτουργίες απομόνωσης σε συστήματα θερμικού λαδιού, υπέρθερμου ατμού και επικίνδυνων αερίων.

• Υλικά Κατασκευής

Σώμα/Καπό: GG25 (EN-GJL-250), GGG40, 1,0619+N (GS-C25), 1,4308 (CF8), 1,4408 (CF8M)

Φυσούνες: SS304, SS316, SS316L, SS310S, Hastelloy C

Κάθισμα & δίσκος: Ανοξείδωτο ατσάλι με σκληρή επιφάνεια Stellite (προαιρετικό)

• Μέγεθος & Εύρος Πίεσης

Εύρος μεγεθών: DN15 – DN400

Ονομασία πίεσης: PN16 – PN40

Εύρος θερμοκρασίας: ≤600 °C

• Τυπικές Εφαρμογές & Μέσα

Συστήματα: Συστήματα ζεστού λαδιού, συστήματα ατμού, συστήματα ζεστού και κρύου νερού, εγκαταστάσεις αμμωνίας.

Μέσα: Ατμός, αέρια διεργασίας, ζεστό νερό, θερμικό λάδι, αμμωνία, υγρά μεταφοράς θερμότητας.

Βασικά πλεονεκτήματα

Μεταλλικό Στοιχείο Φυσούνας

Η καρδιά αυτής της βαλβίδας είναι μια υδραυλικά διαμορφωμένη, πολυεπίπεδη μεταλλική φυσούνα. Αυτό εξαλείφει τη δυναμική σφράγιση στο στέλεχος, αποτρέποντας εντελώς την εξωτερική διαρροή. Σε αντίθεση με τις συμβατικές βαλβίδες μόνο πλήρωσης, η σχεδίαση φυσητήρων εξασφαλίζει μηδενικές εκπομπές ρύπων – κρίσιμης σημασίας για οικολογικά ευαίσθητες εγκαταστάσεις και εγκαταστάσεις υψηλής ευθύνης.

Βελτιστοποιημένη Γεωμετρία Δίσκου

Το κωνικό, βελτιωμένο προφίλ δίσκου παρέχει χαρακτηριστικό γραμμικής ροής και σφιχτό κλείσιμο (μέχρι το ποσοστό διαρροής Κλάση VI). Αυτός ο σχεδιασμός μειώνει τη διάβρωση και τους κραδασμούς, επεκτείνοντας σημαντικά τη διάρκεια ζωής σε σύγκριση με τις τυπικές βαλβίδες σφαίρας.

Περιττό σύστημα στεγανοποίησης (φυσούνα + συσκευασία)

Ενσωματώνουμε μια αρχιτεκτονική διπλής σφραγίδας. Η κύρια σφράγιση είναι η μεταλλική φυσούνα. Σε περίπτωση που η φυσούνα αποτύχει (εξαιρετικά σπάνια), μια δευτερεύουσα συσκευασία από PTFE ή γραφίτη παρέχει μια άμεση εφεδρική σφράγιση, διασφαλίζοντας την αδιάλειπτη ασφάλεια της εγκατάστασης.

Εφαρμογή γράσου για λίπανση

Ένα ενσωματωμένο εξάρτημα γράσου επιτρέπει την άμεση, εν λειτουργία λίπανση του συγκροτήματος στελέχους, παξιμαδιού στελέχους και χιτωνίου. Αυτό μειώνει τη ροπή λειτουργίας και αποτρέπει τη θλίψη σε εφαρμογές υψηλού κύκλου.

Εργονομικός χειροτροχός

Σχεδιασμένος με αντιολισθητικές ράχες και βέλτιστη διάμετρο, ο χειροτροχός μειώνει την κόπωση του χειριστή και παρέχει ομαλή, ακριβή διαμόρφωση. Η κατασκευή βαρέως τύπου αντιστέκεται σε ζημιές από κρούση σε τραχιά περιβάλλοντα φυτών.

Q&A – Πρακτικές πληροφορίες προμηθειών

Ε: Έχετε MOQ;

Α: Όχι, δεν έχουμε ελάχιστη ποσότητα παραγγελίας. Ακόμα κι αν χρειάζεστε μόνο ένα κομμάτι, θα το παράγουμε και θα το προμηθεύσουμε. Ως ευέλικτο εργοστάσιο, έχουμε παράσχει στο παρελθόν μια ενιαία βαλβίδα ασφαλείας για την υποστήριξη της επείγουσας συντήρησης ενός πελάτη.

Ε: Μπορείτε να παρέχετε άλλα πρότυπα;

Α: Ναι. Ενώ η βασική μας τεχνογνωσία είναι η βαλβίδα σφραγισμένης σφαίρας τύπου φυσούνας τυπικής γωνίας DIN, μπορούμε να κατασκευάσουμε σύμφωνα με άλλα πρότυπα (ANSI, BS, JIS) κατόπιν αιτήματος. Απλώς παρέχετε το απαιτούμενο πρότυπο και την κατηγορία πίεσης στην ομάδα προμηθευτών μας.

Ε: Μπορώ να λάβω ένα σχέδιο των βαλβίδων αναζήτησης;

Α: Ναι, αλλά σημειώστε ότι η προετοιμασία του σχεδίου απαιτεί κάποιο χρόνο. Επιτρέψτε επαρκή χρόνο παράδοσης στο χρονοδιάγραμμα του έργου σας. Για ειδικές, μη κοινές βαλβίδες ή βαλβίδες μεγάλου εύρους (π.χ. DN400 ή ειδικά κράματα), δεν μπορούμε να παρέχουμε πάντα σχέδια, καθώς κανένα εργοστάσιο δεν παράγει κάθε τύπο βαλβίδας. Ωστόσο, για όλες τις τυπικές διαμορφώσεις DIN, διατίθενται σχέδια πλήρους διαστάσεων και P&ID.

Ε: Πόσο καιρό για μια προσφορά;

Α: Συνήθως εντός 24 ωρών για τυπικές έρευνες. Για ειδικές βαλβίδες (π.χ. κατηγορίες υψηλού κράματος ή μη τυποποιημένης πίεσης), αφήστε έως και 48 ώρες. Δίνουμε προτεραιότητα στη γρήγορη απόκριση ως επαγγελματίας κατασκευαστής της Κίνας.

Ε: Τι θα λέγατε για τη συσκευασία;

Α: Η τυπική συσκευασία εξαγωγής χρησιμοποιεί σφραγισμένες ξύλινες θήκες για αντιδιαβρωτική προστασία. Για μεγάλα μεγέθη (συνήθως πάνω από DN200), οι βαλβίδες στερεώνονται σε παλέτες με ελαστικό φιλμ και φράγμα υγρασίας. Όλες οι συσκευασίες πληρούν τα διεθνή πρότυπα αποστολής.
