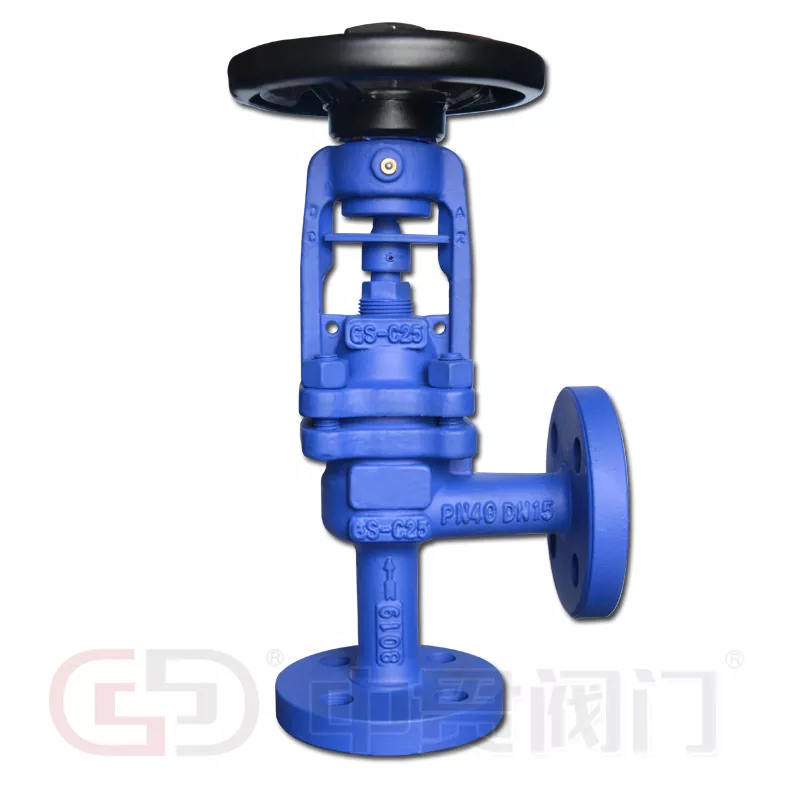

Στεγανοποιημένη γωνιακή σφαιρική βαλβίδα DIN Standard Bellows

Η Zhongguan προμηθεύει τοΣτεγανοποιημένη γωνιακή σφαιρική βαλβίδα DIN Standard Bellowsγια την προμήθεια βιομηχανικών αγωγών, που συνδυάζει μια δομή με γωνία 90° με μεταλλική στεγανοποίηση στελέχους φυσητήρων για συστήματα ατμού, θερμικού ελαίου, ζεστού νερού, αερίων διεργασίας και αμμωνίας. Η βαλβίδα διατίθεται σε υλικά αμαξώματος, όπως χυτοσίδηρος, όλκιμος σίδηρος, χυτοσίδηρος και ανοξείδωτος χάλυβας, με επιλογές φυσούνας σε SS304, SS316, SS316L, SS310S και Hastelloy C. Το καθορισμένο εύρος μεγεθών είναι DN15–DN400, με ονομασίες πίεσης – PN με μέγιστη θερμοκρασία PN06.

Σχεδιασμός γωνιακού μοτίβου για βιομηχανικές σωληνώσεις

Το σώμα γωνιακού σχεδίου ανακατευθύνει τη ροή κατά 90°, ενσωματώνοντας μια αλλαγή κατεύθυνσης στη δομή της βαλβίδας. Αυτή η διάταξη μπορεί να εξαλείψει μια ξεχωριστή γωνία σε συμβατές διατάξεις σωληνώσεων, να μειώσει τον αριθμό των συνδέσεων και να απλοποιήσει την εγκατάσταση σε περιορισμένους χώρους.

• Συμπαγής δρομολόγηση αγωγού:Ενσωματώνει αλλαγές κατεύθυνσης ροής στη θέση της βαλβίδας.
• Ρύθμιση ροής:Ο δίσκος σφαιρικής βαλβίδας και η έδρα ελέγχουν τη διέλευση των μέσων διεργασίας.
• Απόδοση απενεργοποίησης:Η δομή καθίσματος υποστηρίζει την απομόνωση σε βιομηχανικά συστήματα υγρών.
• Πρόσβαση στη συντήρηση:Το συγκρότημα του καπό και του στελέχους παρέχει πρόσβαση στα εσωτερικά εξαρτήματα λειτουργίας.

Μεταλλική Στεγανοποιητική Δομή Φυσούνας

Η μεταλλική φυσούνα περιβάλλει το κινούμενο στέλεχος και διαστέλλεται ή συστέλλεται κατά τη λειτουργία της βαλβίδας. Δημιουργεί ένα φράγμα μεταξύ του μέσου διεργασίας και του εξωτερικού περιβάλλοντος, μειώνοντας την εξάρτηση από τη συμβατική συσκευασία ως κύρια σφράγιση στελέχους.

Διπλή στεγανοποίηση με φυσούνα και συσκευασία

Η διάταξη στεγανοποίησης συνδυάζει μια μεταλλική φυσούνα με δευτερεύουσα συσκευασία από PTFE ή γραφίτη.

• Πρωτογενής στεγανοποίηση:Η φυσούνα περιορίζει τη διαρροή μέσου διεργασίας κατά μήκος του στελέχους της βαλβίδας.
• Δευτερεύουσα σφράγιση:Η συσκευασία παρέχει ένα επιπλέον εμπόδιο εάν η φυσούνα χάσει την ακεραιότητα.
• Λειτουργική σταθερότητα:Κατάλληλα υλικά φυσούνας και ηχητική μηχανολογική υποστήριξη σχεδιασμού σε συστήματα που εκτίθενται σε υψηλές θερμοκρασίες και επαναλαμβανόμενη λειτουργία βαλβίδων.

Αυτή η διαμόρφωση είναι ιδιαίτερα σχετική με εφαρμογές ατμού, θερμικού λαδιού και αερίου διεργασίας όπου ο εξωτερικός έλεγχος διαρροών είναι σημαντικός.

Υλικά και Τεχνικές Προδιαγραφές

Επιλογή υλικού για διαφορετικές συνθήκες λειτουργίας

• GG25 και GGG40:Επιλογές από χυτοσίδηρο και όλκιμο σίδηρο για βιομηχανικό νερό και συστήματα κοινής ωφέλειας εντός των ισχυόντων χαρακτηριστικών λειτουργίας τους.
• 1,0619+N (GS-C25):Χυτός χάλυβας για βιομηχανικές εφαρμογές που περιέχουν πίεση.
• 1,4308 (CF8) και 1,4408 (CF8M):Επιλογές από ανοξείδωτο χάλυβα για υπηρεσίες που απαιτούν αντοχή στη διάβρωση.
• SS316L και SS310S φυσούνα:Εναλλακτικές ποιότητες ανοξείδωτου χάλυβα για διαφορετικά χημικά και θερμικά περιβάλλοντα.
• Hastelloy C φυσούνα:Μια επιλογή κράματος για απαιτητικές εφαρμογές διαβρωτικών μέσων.
• Σκληρή πρόσοψη από Stellite:Προαιρετική επεξεργασία επιφάνειας καθίσματος και δίσκου για εφαρμογές που απαιτούν βελτιωμένη αντοχή στη φθορά.

Μέσα και Βιομηχανικές Εφαρμογές

Η βαλβίδα στεγανοποιημένης γωνίας DIN Standard Bellows είναι κατάλληλη για βιομηχανικά συστήματα που απαιτούν αλλαγές κατεύθυνσης ροής, ελεγχόμενη διέλευση υγρού και μειωμένη διαρροή στελέχους.

• Συστήματα ατμού:Βιομηχανική διανομή ατμού και θερμική επεξεργασία — βλέπε επίσης τοDIN Standard Bellows Sealed Globe Valve.
• Θερμικά κυκλώματα λαδιού:Συστήματα μεταφοράς θερμότητας που λειτουργούν σε υψηλές θερμοκρασίες — τοDIN Standard Globe Valveείναι μια σχετική επιλογή με ευθύ μοτίβο.
• Κυκλοφορία νερού:Σωληνώσεις ζεστού και κρύου νερού σε βιομηχανικές εγκαταστάσεις.
• Αγωγοί αερίου διεργασίας:Συστήματα χειρισμού αερίων όπου η στεγανοποίηση στελέχους αποτελεί βασικό στοιχείο σχεδιασμού.
• Φυτά αμμωνίας:Συστήματα διεργασιών που απαιτούν κατάλληλη συμβατότητα υλικού.
• Εγκαταστάσεις θέρμανσης:Βιομηχανικά δίκτυα μεταφοράς θερμότητας που χρησιμοποιούν ατμό ή θερμικά υγρά.

Η διαμόρφωση γωνίας-σώματος συνδυάζει αλλαγές κατεύθυνσης ροής και λειτουργία βαλβίδας σε ένα συγκρότημα, καθιστώντας το χρήσιμο σε συμπαγείς διατάξεις σωληνώσεων. Για τα σχετικά εξαρτήματα του αγωγού, ανατρέξτε στοΤυπική βαλβίδα ελέγχου DIN, τοΒαλβίδα πύλης DIN Standard, και τοΣίτα τύπου DIN Standard Y.

Βασικές προδιαγραφές για την επιλογή βαλβίδων

Η βαλβίδα στεγανοποιημένης γωνιακής σφαίρας DIN Standard Bellows μπορεί να αξιολογηθεί χρησιμοποιώντας τις ακόλουθες παραμέτρους λειτουργίας και εγκατάστασης:

1. Μέσον:Ατμός, θερμικό λάδι, νερό, αμμωνία ή αέριο επεξεργασίας.
2. Συνθήκες λειτουργίας:Πίεση σχεδιασμού, κανονική θερμοκρασία και μέγιστη θερμοκρασία λειτουργίας.
3. Διαστάσεις αγωγού:Μέγεθος DN, τύπος σύνδεσης και χώρος εγκατάστασης.
4. Απαιτήσεις υλικού:Σώμα, καπό, φυσούνα, κάθισμα, δίσκος και υλικά συσκευασίας.
5. Λειτουργία βαλβίδας:Ρύθμιση ροής, απομόνωση ή συνδυασμός και των δύο.
6. Ισχύον πρότυπο:Απαιτούμενο πρότυπο DIN, διαστάσεις σύνδεσης και απαιτήσεις επιθεώρησης.

Κατασκευή και τεχνική υποστήριξη Zhongguan

Zhejiang Zhongguan Valve Manufacture Co., Ltd.έχει επικεντρωθεί στην παραγωγή και προμήθεια βαλβίδων για περισσότερα από 19 χρόνια, με βάσεις παραγωγής στο Tianjin και στο Wenzhou. Η βάση Tianjin ιδρύθηκε το 2016, ακολουθούμενη από την ίδρυση της εταιρείας Zhejiang στο Oubei, Yongjia, Wenzhou, το 2019.

Η γκάμα των προϊόντων της περιλαμβάνειβαλβίδες πεταλούδας, σφαιρικές βαλβίδες, βαλβίδες πύλης, βαλβίδες αντεπιστροφής, ποδοβαλβίδες, φίλτρα και βαλβίδες ελέγχου. Ο εξοπλισμός παραγωγής περιλαμβάνει μηχανήματα δοκιμής πίεσης βαλβίδων, εξοπλισμό εγκατάστασης έδρας βαλβίδας, εξοπλισμό εγκατάστασης χιτωνίου άξονα και εξοπλισμό σήμανσης βαλβίδων.

Η τεχνική υποστήριξη καλύπτει την επιλογή βαλβίδων σύμφωνα με τη θερμοκρασία λειτουργίας και τον τύπο μέσου. Οι επιθεωρήσεις παραγωγής περιλαμβάνουν δοκιμή πίεσης και η εταιρεία παρέχει εγγύηση ενός έτους με δωρεάν αντικατάσταση για επιβεβαιωμένα ζητήματα που σχετίζονται με την ποιότητα σύμφωνα με τους όρους σέρβις της. Μπορείτε επίσης να αναθεωρήσετε το δικό μαςπιστοποιητικάκαιυποθέσεις συνεργασίας.

Για συστήματα βιομηχανικού ατμού, θερμικού πετρελαίου, νερού και αερίου, τοΣφραγισμένη σφαιρική βαλβίδα τύπου φυσητήρων DIN Standardσυνδυάζει σώμα με γωνιακό σχέδιο, μεταλλική στεγανοποίηση στελέχους φυσητήρων και πολλαπλές επιλογές υλικών για βιομηχανικές εφαρμογές σωληνώσεων. Εξερευνήστε το πλήρεςΒιομηχανική βαλβίδα DIN Standardεύρος για σχετικά εξαρτήματα αγωγού.

FAQ

Μπορεί η βαλβίδα να εγκατασταθεί σε οποιοδήποτε προσανατολισμό;

Η εγκατάσταση πρέπει να ακολουθεί την κατεύθυνση ροής που υποδεικνύεται στο σώμα της βαλβίδας. Το γωνιακό σώμα έχει καθορισμένες θύρες εισόδου και εξόδου, επομένως η διάταξη των σωληνώσεων πρέπει να ταιριάζει με την προβλεπόμενη διαδρομή ροής.

Ποια είναι τα πρώτα σημάδια φθοράς ή αστοχίας της φυσούνας;

Εξωτερική διαρροή γύρω από την περιοχή στελέχους, ασταθής πίεση κατάντη ή αισθητή αλλαγή στη ροπή λειτουργίας μπορεί να υποδηλώνει φθορά της φυσούνας. Η δευτερεύουσα συσκευασία μπορεί να παρέχει προσωρινή σφράγιση, αλλά η φυσούνα θα πρέπει να επιθεωρηθεί και να αντικατασταθεί εάν επιβεβαιωθεί η ζημιά.

Μπορεί η βαλβίδα να τοποθετηθεί με ενεργοποιητή;

Η βαλβίδα μπορεί να παρέχεται με διεπαφή στερέωσης για συμβατούς χειροκίνητους, πνευματικούς ή ηλεκτρικούς ενεργοποιητές. Η επιλογή του ενεργοποιητή εξαρτάται από τις απαιτήσεις ροπής, τη διαδρομή και τις συνθήκες λειτουργίας του συγκεκριμένου μεγέθους βαλβίδας.

Τι πρέπει να ελέγχεται κατά την εγκατάσταση της φλάντζας;

Ελέγξτε την ευθυγράμμιση της φλάντζας, τον τύπο της φλάντζας και τη σειρά σύσφιξης των μπουλονιών. Το ανομοιόμορφο φορτίο του μπουλονιού μπορεί να παραμορφώσει το σώμα ή να προκαλέσει διαρροή, ειδικά σε μεγαλύτερα μεγέθη DN και υψηλότερες τιμές πίεσης.

Οι ανταλλακτικές φυσούνες και τα εξαρτήματα του καθίσματος διατίθενται χωριστά;

Για συμβατά μοντέλα βαλβίδων μπορούν να παρέχονται ανταλλακτικά φυσούνες, έδρας, δίσκος και εξαρτήματα στεγανοποίησης. Το σωστό εξάρτημα εξαρτάται από το μέγεθος της βαλβίδας, την ονομαστική πίεση, το υλικό του αμαξώματος και το υλικό φυσούνας που είχε αρχικά καθοριστεί.Επικοινωνήστε μαζί μαςμε την αρχική προδιαγραφή για προσφορά αντικατάστασης.
