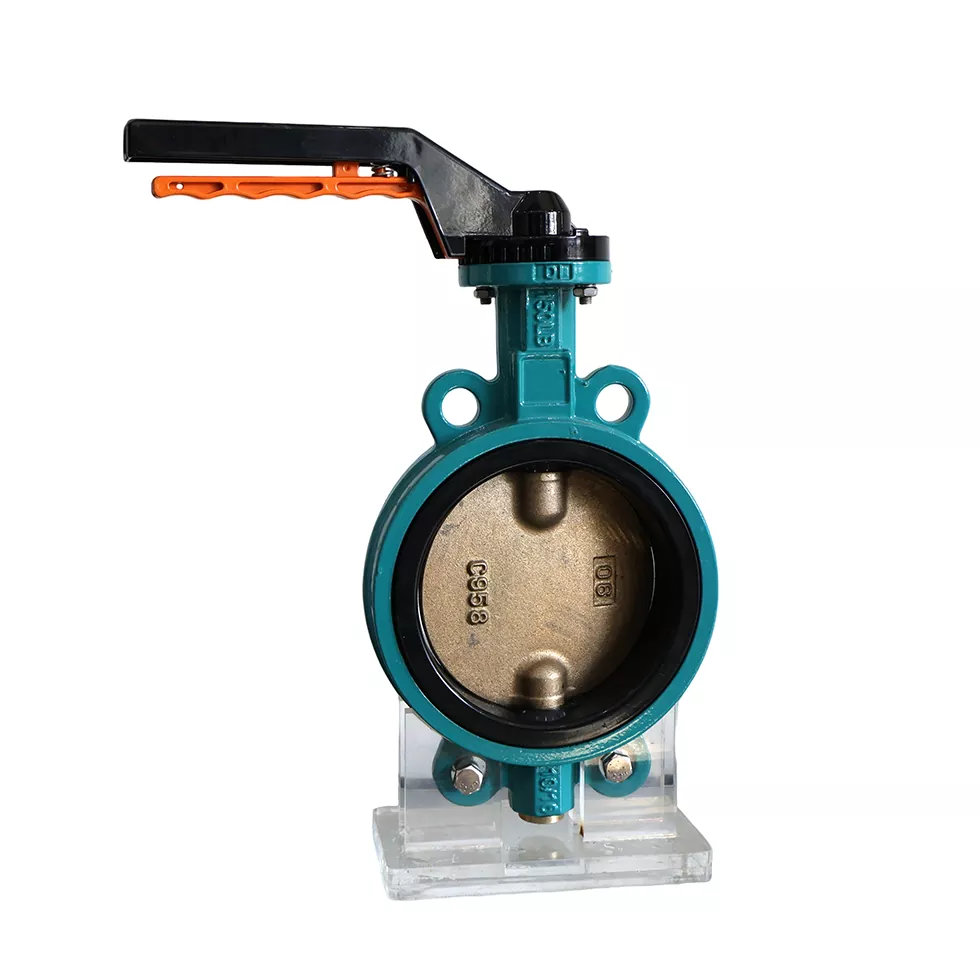

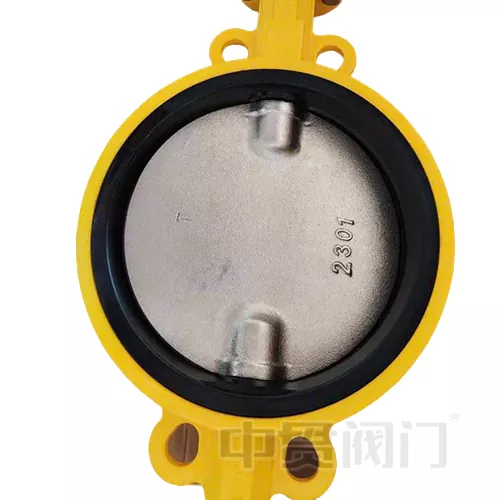

Βαλβίδα πεταλούδας σχεδιασμού μισού στελέχους

Η βαλβίδα πεταλούδας με μισό στέλεχος έχει μόνο μια διαφορά με την άλλη κανονική βαλβίδα πεταλούδας, τα στελέχη έχουν δύο στάδια, μπορούν επίσης να καλέσουν ως άξονα βαλβίδας διαχωρισμού, σημαίνει μείωση διατομής και έχει μεγαλύτερη σημασία στην τιμή KV. Αν ψάχνετε για αυτά τα είδη βαλβίδας για τη βιομηχανία ή τα έργα σας, η μισή βαλβίδα Butterfly είναι μια καλή επιλογή, κάθε υλικό μέρος και κορυφαία φλάντζα ή σχήμα στελέχους, όλα μπορούν να προσαρμοστούν.

Οφέλη απόδοσης και ισχύοντα όρια

1. Οικονομικό και εύκολο στη διατήρηση:

Το κόστος κατασκευής της βαλβίδας πεταλούδας μισού στελέχους είναι μόνο το 70% αυτού της βαλβίδας πεταλούδας πλήρους στελέχους και δεν υπάρχει ανάγκη να διατηρηθεί το κατώτατο κουτί γέμισης.

2. Βελτιστοποίηση για σενάρια χαμηλής τάσης:

Πίεση εργασίας ≤ PN16, ισχύουσα θερμοκρασία -10 ° C ~ 120 ° C (σφραγίδα EPDM) / -20 ° C ~ 80 ° C (σφραγίδα NBR).

Η τιμή CV του συντελεστή ροής είναι 40% υψηλότερη από αυτή της βαλβίδας πύλης της ίδιας διαμέτρου και η απώλεια πίεσης είναι ≤ 0,2 bar (με ρυθμό ροής 2 m/s).

3. Ευελιξία εγκατάστασης:

Η βαλβίδα πεταλούδας μισού στελέχους μπορεί να εγκατασταθεί οριζόντια ή κάθετα και το σώμα της βαλβίδας μπορεί να επιλεγεί σε χυτοσίδηρο (GGG50) ή ανοξείδωτο χάλυβα (CF8M).

Προσαρμογή του σχεδιασμού Clip-on σε έργα ανακαίνισης αγωγών με περιορισμένο χώρο (π.χ. επέκταση αγωγών χώρου εξοπλισμού).

4. Τυπική συμβατότητα μέσων:

ένα. Καθαρό νερό, κυκλοφορούντα νερό ψύξης, ατμός χαμηλής πίεσης (≤1,6MPa).

σι. Β. Πρωταθοποιητικά έλαια (ιξώδες ≤220CST), αέρα και άλλα μη φορτωτικά αέρια.

ντο. C. LLOW Συγκέντρωση όξινων και αλκαλικών υγρών (ρΗ 5 ~ 9)
