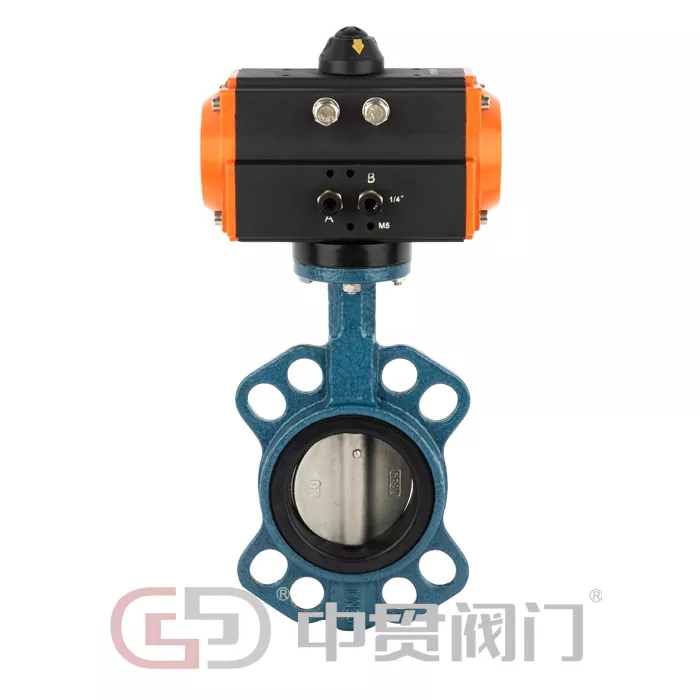

Πνευματική ενεργοποιημένη βαλβίδα πεταλούδας

Η Pneumatic Actuated Butterfly Valve είναι μια βαλβίδα πεταλούδας με πεπιεσμένο αέρα. Ο πυρήνας του αποτελείται από έναν πνευματικό ενεργοποιητή και το σώμα της βαλβίδας. Ο πνευματικός ενεργοποιητής οδηγεί την πλάκα της βαλβίδας να περιστρέφεται κατά 90°, επιτυγχάνοντας έτσι τις λειτουργίες αποκοπής ή ρύθμισης της ροής των μέσων στον αγωγό. Η βαλβίδα πεταλούδας προσφέρει ταχύτερη απόκριση και ευκολότερη λειτουργία. Μπορεί να χρησιμοποιηθεί με ρυθμιστή θέσης για ακριβή έλεγχο και χρησιμοποιείται ευρέως σε διάφορα βιομηχανικά και δημοτικά συστήματα σωληνώσεων, προσαρμόζοντας τις διαφορετικές ανάγκες μετάδοσης μέσων.

Ως ένα από τα βασικά προϊόντα της Zhongguan Valve, η Pneumatic Actuated Butterfly Valve μας συνεχίζει την παράδοση υψηλής ποιότητας των προϊόντων μας με βαλβίδες πεταλούδας. Από την προμήθεια πρώτων υλών έως την παραγωγή και την επεξεργασία και, στη συνέχεια, στη δοκιμή του τελικού προϊόντος, κάθε βήμα τηρεί αυστηρά τα βιομηχανικά πρότυπα για να εξασφαλίσει μακροπρόθεσμη σταθερή λειτουργία και να πληροί τις πραγματικές συνθήκες λειτουργίας διαφορετικών πελατών.

Χαρακτηριστικά

Η δομή του πυρήνα της Πνευματικής Ενεργοποιημένης Βαλβίδας Πεταλούδας αποτελείται από τρία κύρια εξαρτήματα που συνεργάζονται για να εξασφαλίσουν σταθερή λειτουργία της βαλβίδας. Η συγκεκριμένη δομή έχει ως εξής:

• Πνευματικός ενεργοποιητής: Ως πυρήνας ισχύος της βαλβίδας, διατίθεται σε τύπους μονής και διπλής δράσης. Κατασκευασμένο από κράμα αλουμινίου, είναι ελαφρύ, υψηλής αντοχής και παρέχει σταθερή ροπή εξόδου. Μπορεί να επιλεγεί με ευελιξία σύμφωνα με τη διάμετρο της βαλβίδας και τις συνθήκες λειτουργίας, εξασφαλίζοντας ομαλή περιστροφή της πλάκας βαλβίδας και αξιόπιστη λειτουργία.
• Σώμα βαλβίδας πεταλούδας: Το σώμα της βαλβίδας είναι κατασκευασμένο από χυτοσίδηρο, χυτοσίδηρο ή ανοξείδωτο χάλυβα κ.λπ. η πλάκα βαλβίδας υιοθετεί μια κυκλική δομή και εφαρμόζει σφιχτά με την έδρα της βαλβίδας για να εξασφαλίσει την απόδοση στεγανοποίησης και να αποτρέψει τη διαρροή μέσων.
• Εξαρτήματα ελέγχου: Οι ρυθμιστές θέσης βαλβίδων, οι τερματικοί διακόπτες, οι ηλεκτρομαγνητικές βαλβίδες και άλλα εξαρτήματα μπορούν να εξοπλιστούν σύμφωνα με τις ανάγκες του πελάτη. Οι ρυθμιστές θέσης μπορούν να επιτύχουν ακριβή ρύθμιση του ανοίγματος της βαλβίδας, οι τερματικοί διακόπτες μπορούν να παρέχουν ανάδραση σε πραγματικό χρόνο για την κατάσταση λειτουργίας της βαλβίδας και οι ηλεκτρομαγνητικές βαλβίδες χρησιμοποιούνται για τον έλεγχο της δράσης των ενεργοποιητών για την επίτευξη αυτοματοποιημένου ελέγχου.

I. Λειτουργίες οδήγησης και ελέγχου

Μέθοδος ευέλικτης μετάδοσης κίνησης: Χρησιμοποιεί πνευματικούς ενεργοποιητές μονής ή διπλής δράσης, επιλέξιμους ανάλογα με τις συνθήκες λειτουργίας. Οι ενεργοποιητές μιας ενέργειας επαναφέρονται αυτόματα μέσω της δύναμης του ελατηρίου σε περίπτωση διακοπής της παροχής αέρα, διασφαλίζοντας την ασφάλεια του συστήματος.

Ακριβής και βολικός έλεγχος: Μπορεί να εξοπλιστεί με έξυπνο ρυθμιστή θέσης, που λαμβάνει σήματα ρεύματος 4-20 mA για επίτευξη συνεχούς ρύθμισης ανοίγματος από 0% έως 100%, με ακρίβεια ελέγχου που φτάνει το ±0,5%-±1%, κατάλληλο για σενάρια ελέγχου ροής υψηλής ακρίβειας.

Ταχύτητα γρήγορης απόκρισης: Ο χρόνος εναλλαγής της βαλβίδας είναι μόνο 3-10 δευτερόλεπτα. Για σενάρια απενεργοποίησης έκτακτης ανάγκης, ένα πλήρως κλειστό μοντέλο μέσα σε 1 δευτερόλεπτο μπορεί να προσαρμοστεί, πολύ ανώτερο από τις παραδοσιακές ηλεκτρικές βαλβίδες, κατάλληλο για συνθήκες λειτουργίας που απαιτούν γρήγορη απόκριση.

II. Χαρακτηριστικά σφράγισης και αντοχής

Αξιόπιστη απόδοση σφράγισης: Οι μαλακές σφραγίδες ή οι μεταλλικές σφραγίδες μπορούν να επιλεγούν σύμφωνα με τα χαρακτηριστικά των μέσων. Οι μαλακές σφραγίδες μπορούν να επιτύχουν μηδενική διαρροή ANSI Class VI, ενώ οι μεταλλικές σφραγίδες μπορούν να επιτύχουν ANSI Class IV, αποτρέποντας αποτελεσματικά τη διαρροή μέσων.

Υψηλή ανθεκτικότητα: Το σώμα της βαλβίδας είναι κατασκευασμένο από υλικά υψηλής ποιότητας και η επιφάνεια της πλάκας βαλβίδας μπορεί να επικαλυφθεί με σκληρό κράμα ή κεραμική επίστρωση όπως απαιτείται, καθιστώντας το ανθεκτικό στη φθορά και στη διάβρωση. Οι σφραγίδες είναι κατασκευασμένες από υλικά υψηλής ποιότητας, εξασφαλίζοντας μεγάλη διάρκεια ζωής και μειώνοντας το κόστος συντήρησης αργότερα.

Συμπαγής δομή: Μικρό σε μέγεθος και ελαφρύ, ζυγίζει μόνο το 1/3 έως το 1/5 μιας βαλβίδας πύλης ίδιας διαμέτρου, απαιτεί λιγότερο χώρο εγκατάστασης, είναι εύκολο στην εγκατάσταση και εξοικονομεί χρόνο και κόστος εγκατάστασης.

III. Άλλα βασικά χαρακτηριστικά

Χαμηλή αντίσταση ροής και χαμηλή κατανάλωση ενέργειας: Ο συντελεστής αντίστασης ροής σε πλήρως ανοιχτή κατάσταση είναι ≤0,5, πολύ χαμηλότερος από αυτόν των βαλβίδων πύλης και των βαλβίδων σφαιρών, μειώνοντας αποτελεσματικά την κατανάλωση ενέργειας αντλιών, ανεμιστήρων και άλλου εξοπλισμού ισχύος, κατάλληλου για εφαρμογές υψηλής ταχύτητας ροής.

Ευρεία συμβατότητα: Προσαρμόζεται σε διάφορα μέσα όπως νερό, ατμός, λάδι και διαλύματα οξέος/αλκαλίου, καλύπτοντας διαφορετικές συνθήκες λειτουργίας όπως χαμηλή θερμοκρασία, υψηλή θερμοκρασία και υψηλή πίεση, καλύπτοντας τις ανάγκες πολλών βιομηχανιών.

Εύκολη λειτουργία: Υποστηρίζει χειροκίνητη (λαβή, ατέρμονα) και πνευματική λειτουργία. Η χειροκίνητη λειτουργία μπορεί να χρησιμοποιηθεί σε καταστάσεις έκτακτης ανάγκης όταν διακόπτεται η παροχή αέρα, διασφαλίζοντας την κανονική λειτουργία του συστήματος.

FAQ

1. Ποια είναι η απαιτούμενη πίεση παροχής αέρα για μια πνευματική ενεργοποιημένη βαλβίδα πεταλούδας;

Η τυπική πίεση παροχής αέρα είναι 0,4-0,6 MPa. Αυτό μπορεί να ρυθμιστεί κατάλληλα με βάση το μοντέλο ενεργοποιητή και τη διάμετρο της βαλβίδας. Συμβουλευτείτε την ομάδα πωλήσεών μας για συγκεκριμένες συμβουλές με βάση τις συνθήκες λειτουργίας σας.

2. Πώς να επιλέξετε μεταξύ μαλακής σφράγισης και μεταλλικής σφράγισης πνευματικών ενεργοποιούμενων βαλβίδων πεταλούδας;

Οι τύποι μαλακής σφράγισης (καουτσούκ, PTFE) είναι κατάλληλοι για καθαρά μέσα χαμηλής πίεσης, κανονικής θερμοκρασίας (όπως νερό βρύσης, υγρά ποιότητας τροφίμων), προσφέροντας υψηλή αντίσταση διαρροής, δυνητικά μηδενική διαρροή. Οι τύποι μεταλλικών σφραγίδων είναι κατάλληλοι για μέσα υψηλής θερμοκρασίας, υψηλής πίεσης, που περιέχουν σωματίδια ή διαβρωτικά μέσα (όπως ατμός, χημικές πρώτες ύλες), προσφέροντας μεγαλύτερη αντοχή στη θερμοκρασία και την πίεση. Οι πελάτες μπορούν να επιλέξουν με βάση τα χαρακτηριστικά των μέσων και τις λειτουργικές απαιτήσεις τους.

3. Μπορείτε να προσαρμόσετε τα μοντέλα μεγάλης διαμέτρου των Πνευματικών ενεργοποιούμενων βαλβίδων πεταλούδας σας;

Ναί. Η τυπική διάμετρος παραγωγής μας είναι DN40-DN1600. Για μεγαλύτερης διαμέτρου πνευματική ενεργοποιημένη βαλβίδα πεταλούδας, επικοινωνήστε με την ομάδα πωλήσεών μας. Θα προσαρμόσουμε την παραγωγή σύμφωνα με τις ανάγκες σας, διασφαλίζοντας ότι το προϊόν πληροί τις λειτουργικές απαιτήσεις.

4. Ποια είναι η περίοδος εγγύησης του προϊόντος;

Η πνευματική μας ενεργοποιημένη βαλβίδα πεταλούδας έχει εγγύηση ενός έτους. Κατά τη διάρκεια της περιόδου εγγύησης, θα παρέχουμε δωρεάν υπηρεσίες επισκευής ή αντικατάστασης για τυχόν προβλήματα ποιότητας που δεν προκαλούνται από ανθρώπινο λάθος. Παρέχουμε επίσης μακροπρόθεσμη υποστήριξη συντήρησης μετά την πώληση.

5. Πώς να εγκαταστήσετε και να διατηρήσετε μια πνευματική ενεργοποιημένη βαλβίδα πεταλούδας;

Πριν από την εγκατάσταση, ελέγξτε ότι όλα τα εξαρτήματα της βαλβίδας είναι πλήρη και του σωστού μοντέλου και ότι δεν υπάρχουν ξένα αντικείμενα μέσα στο σώμα της βαλβίδας. Κατά την εγκατάσταση, βεβαιωθείτε ότι η βαλβίδα είναι ευθυγραμμισμένη με τον αγωγό, η σύνδεση της φλάντζας είναι ασφαλής και αποφύγετε το κάψιμο των στεγανοποιήσεων κατά τη συγκόλληση. Για καθημερινή συντήρηση, διατηρείτε τη βαλβίδα καθαρή, ελέγχετε τακτικά τη φθορά των στεγανοποιήσεων, αντικαθιστάτε τα φθαρμένα μέρη εγκαίρως και λιπαίνετε τακτικά τα μέρη του κιβωτίου ταχυτήτων για να διασφαλίσετε την ομαλή λειτουργία της βαλβίδας. Θα δοθούν αναλυτικές οδηγίες εγκατάστασης και συντήρησης.
