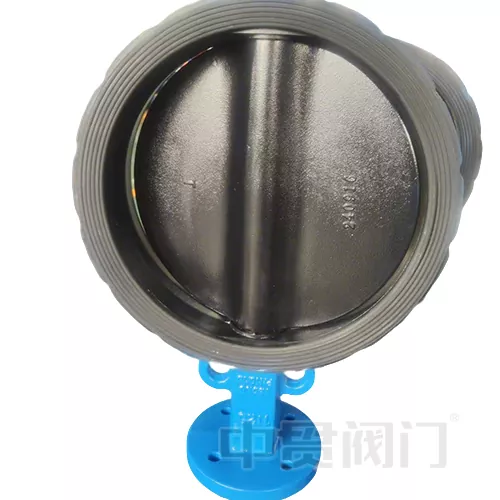

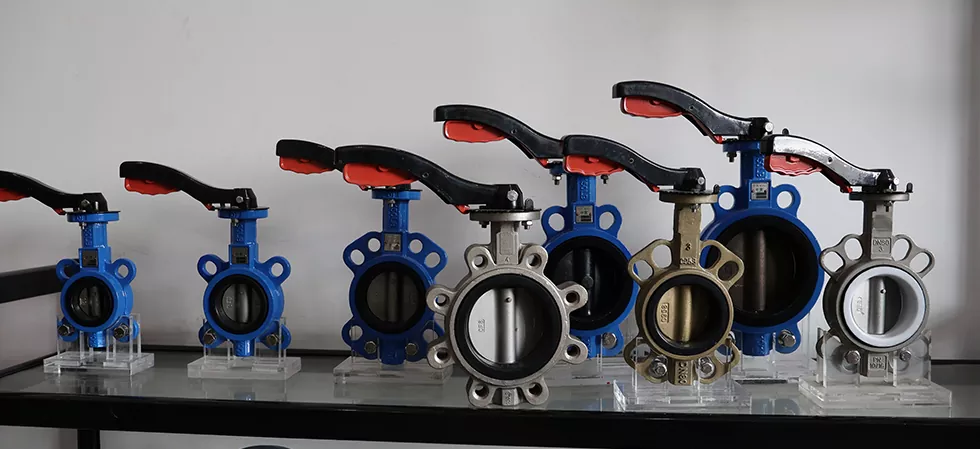

EN593 Σχεδιασμός πρότυπη βαλβίδα πεταλούδας

Ως σημαντική προδιαγραφή στον τομέα των βιομηχανικών βαλβίδων στην Ευρώπη, το πρότυπο σχεδιασμού EN593 παρέχει ένα συστηματικό πλαίσιο για το σχεδιασμό, την κατασκευή και τη δοκιμή των βαλβίδων πεταλούδας. Αυτό το άρθρο θα αναλύσει βαθιά τις βασικές απαιτήσεις του προτύπου και θα διερευνήσει τα τεχνικά πλεονεκτήματα των βαλβίδων πεταλούδας που πληρούν αυτό το πρότυπο (EN 593 Design Standard Butterfly Valve) σε βιομηχανικά σενάρια.

Βασικές προδιαγραφές του προτύπου EN593

Το EN593 αναπτύχθηκε από την Ευρωπαϊκή Επιτροπή Τυποποίησης (CEN) και ισχύει για το σχεδιασμό βαλβίδων μεταλλικής πεταλούδας σε συστήματα αγωγών με φλάντζες ή συγκολλημένα με άκρα, καλύπτοντας τις λειτουργίες απομόνωσης, ρύθμισης και ελέγχου. Τα τεχνικά του σημεία περιλαμβάνουν:

Εύρος πίεσης και μεγέθους:

1. Ονομαστική πίεση (PN): 2,5 έως 40 bar. American Standard Grade (Class): 150 έως 300;

2. Ονομαστική διάμετρος (DN): DN20 έως DN2400, με μέγιστη υποστήριξη σχεδιασμού διαμέτρου 2,4 μέτρων (DN2400).

3. Ειδικές εφαρμογές (όπως ο έλεγχος της διαδικασίας) απαιτούν αναφορά στα συμπληρωματικά πρότυπα EN1349 και EN60534-2-1.

Υλικές και δομικές απαιτήσεις:

1. Το σώμα της βαλβίδας πρέπει να είναι κατασκευασμένο από ανθεκτικό στη διάβρωση μέταλλο (όπως ο ανθρακούχος, ανοξείδωτος χάλυβα ή διπλός χάλυβα) και πληροί την πιστοποίηση υλικού EN 10204.

2. Το στέλεχος βαλβίδας και η πλάκα πεταλούδας πρέπει να έχουν στρεπτική αντοχή και η σφράγιση του καθίσματος της βαλβίδας πρέπει να προσαρμοστεί σε μαλακές σφραγίδες (EPDM/FKM) ή σκληρές σφραγίδες μετάλλου σε μέταλλο.

3. Οι διαστάσεις σύνδεσης φλάντζας ακολουθούν αυστηρά το πρότυπο EN 558 για να εξασφαλίσουν την παγκόσμια εναλλαξιμότητα.

Προδιαγραφές δοκιμής απόδοσης:

1. Δοκιμή σφράγισης: Σύμφωνα με το πρότυπο ISO 5208, η μηδενική διαρροή επιτυγχάνεται σε 1,1 φορές την ονομαστική πίεση.

2. Επαλήθευση ροπής λειτουργίας: Αφού εγκατασταθεί ο ενεργοποιητής, πρέπει να περάσει 1000 δοκιμές ανοίγματος και κλεισίματος και η διακύμανση της ροπής είναι ≤5%.

3. Δοκιμή αντοχής πίεσης: Το σώμα της βαλβίδας πρέπει να αντέχει σε δοκιμή υδροστατικής πίεσης 1,5 φορές την πίεση PN για 3 λεπτά χωρίς παραμόρφωση

Ouren593 Σχεδιασμός Standard Βαλβίδα Butterfly Ακολουθήστε αυστηρά αυτά τα πρότυπα, αν χρειάζεστε επιβεβαίωση άλλου προτύπου παρακαλώ απλώς επικοινωνήστε μαζί μας.

Τεχνικά πλεονεκτήματα

Τεχνικά πλεονεκτήματα:

Η βαλβίδα πεταλούδας που συμμορφώνεται με το πρότυπο EN593 (EN593 Design Standard Butterfly Valve) εκτελεί καλά στα ακόλουθα σενάρια:

Προσαρμοστικότητα σε σκληρά μέσα:

1. Με τη βελτιστοποίηση της επιφάνειας της πλάκας πεταλούδας με Halar, PTFE ή μεταλλική επένδυση, μπορεί να αντέχει ισχυρό οξύ, υψηλής θερμοκρασίας ατμού και λειαντικά κοκκώδη μέσα13.

2 Για παράδειγμα, η βαλβίδα DN1600 μπορεί να αντέξει τη διάβρωση H2S στις συνθήκες 150 ℃ και PN16 για μεγάλο χρονικό διάστημα στο σύστημα ανάκτησης θείου ενός πετροχημικού φυτού.

Σχεδιασμός στεγανοποίησης υψηλής απόδοσης:

1. Η δομή της αμφίδρομης σφράγισης (διπλή εκκεντρική ή τριπλή εκκεντρική) μειώνει την τριβή του ανοίγματος και του κλεισίματος και επεκτείνει τη διάρκεια ζωής του καθίσματος της βαλβίδας.

2. Το επίπεδο διαρροής του καθίσματος βαλβίδας μαλακής σφράγισης φτάνει στην κλάση VI (σφραγίδα σε επίπεδο φυσαλίδων) και η σκληρή σφραγίδα συναντά το πρότυπο πυρασφάλειας (API 607).

Ευφυές δυναμικό αναβάθμισης

1. Η τυποποιημένη διεπαφή άξονα ISO5211 Square (F05-F25) υποστηρίζει την ταχεία ενσωμάτωση ηλεκτρικών/πνευματικών ενεργοποιητών.

2. Σε συνδυασμό με το βιομηχανικό διαδίκτυο των πραγμάτων (IIOT), η ροπή βαλβίδας, η θερμοκρασία και τα προειδοποιητικά δεδομένα διαρροής μπορούν να παρακολουθούνται σε πραγματικό χρόνο.
