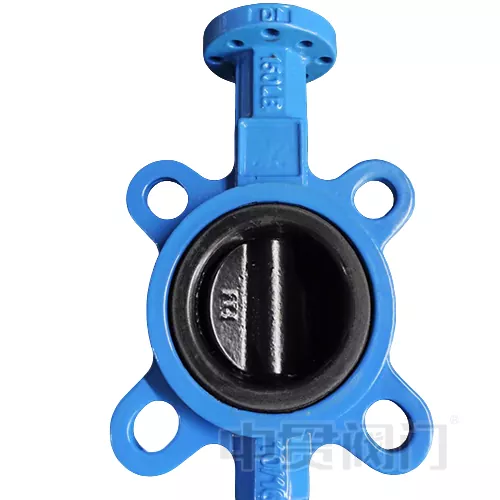

Βαλβίδα πεταλούδας με επικάλυψη Halar

Η βαλβίδα πεταλούδας με επικάλυψη Halar έχει σχεδιαστεί για ακραία χημικά περιβάλλοντα, χρησιμοποιώντας επίστρωση Halar (ECTFE) στην επιφάνεια του δίσκου για την επίτευξη ανώτερης αντοχής στη διάβρωση. Με εύρος θερμοκρασίας σέρβις από -40℃ έως 150℃ (η συγκεκριμένη θερμ. εφαρμογή χρειάζεται επίσης λαμβάνοντας υπόψη τα υλικά του καθίσματος) και πάχος 0,5-1,2 mm.

Η βασική λειτουργία της επίστρωσης HALAR

Το HALAR (συμπολυμερές αιθυλενίου-χλωροτριφθοροαιθυλενίου, ECTFE) είναι ένα φθοριοπολυμερές υψηλής απόδοσης που καλύπτει ομοιόμορφα την επιφάνεια της πλάκας πεταλούδας μέσω μιας διαδικασίας ηλεκτροστατικού ψεκασμού για να σχηματίσει ένα πυκνό προστατευτικό στρώμα με πάχος 0,5~1,2 mm. Στη βαλβίδα πεταλούδας με επικάλυψη Halar, οι βασικές λειτουργίες αυτής της επίστρωσης περιλαμβάνουν:

1. Αντοχή στη χημική διάβρωση: Μπορεί να αντέξει 98% θειικό οξύ, 37% υδροχλωρικό οξύ, ισχυρά αλκάλια (όπως 50% NaOH) και οργανικούς διαλύτες (όπως ακετόνη, ξυλόλιο) και ο ρυθμός διάβρωσης είναι μικρότερος από 0,01 mm/έτος.

2. Αντοχή στη θερμοκρασία: Εύρος θερμοκρασίας μακροχρόνιας χρήσης -40℃~150℃, βραχυπρόθεσμη αντίσταση σε θερμικό σοκ 180℃.

3. Χαμηλή διαπερατότητα: Η μοριακή δομή είναι πυκνή, αποτρέποντας το μεταλλικό υπόστρωμα της πλάκας πεταλούδας από τη διάβρωση λόγω της μεσαίας διείσδυσης.

4. Αντίσταση στη φθορά και αντικολλητικό: Ο συντελεστής τριβής επιφάνειας είναι τόσο χαμηλός όσο 0,3, γεγονός που μειώνει την πρόσφυση των κοκκωδών μέσων και επεκτείνει τον κύκλο συντήρησης.

5. Σε σύγκριση με επιστρώσεις PTFE ή PP, η μηχανική αντοχή του HALAR αυξάνεται κατά περισσότερο από 50%, ειδικά υπό συχνές συνθήκες ανοίγματος και κλεισίματος, οι οποίες μπορούν να αποτρέψουν το ράγισμα και την πτώση της επίστρωσης.

Δομική βελτιστοποίηση:

Για να προσαρμοστεί στις φυσικές ιδιότητες της επίστρωσης HALAR, η βαλβίδα πεταλούδας με επικάλυψη Halar υιοθετεί στοχευμένο σχεδιασμό:

1. Επεξεργασία ακριβείας της πλάκας πεταλούδας: Το υλικό βάσης είναι κατασκευασμένο από ανοξείδωτο χάλυβα 316L ή χάλυβα διπλής όψης και η τραχύτητα της επιφάνειας είναι ≤Ra3,2μm με στροφή CNC, παρέχοντας ομοιόμορφη βάση πρόσφυσης για την επίστρωση. Η άκρη της πλάκας πεταλούδας είναι στρογγυλεμένη για να αποφευχθεί η συγκέντρωση τάσεων της επίστρωσης.

2. Σύστημα στεγανοποίησης διπλής κατεύθυνσης: Με έδρα βαλβίδας μαλακής στεγανοποίησης EPDM ή FKM, σχηματίζει μια «άκαμπτη-εύκαμπτη σύνθετη» διεπαφή στεγανοποίησης με την επίστρωση HALAR, επιτυγχάνοντας αμφίδρομη μηδενική διαρροή σε πίεση ≤PN16 (σύμφωνα με το πρότυπο ISO 5208).

3. Προσαρμογή μετάδοσης κίνησης ISO5211: Η κορυφή του στελέχους βαλβίδας είναι εξοπλισμένη με μια τετράγωνη διεπαφή άξονα (σύμφωνα με το πρότυπο ISO5211 F05-F10), η οποία μπορεί να εγκατασταθεί απευθείας με πνευματικούς/ηλεκτρικούς ενεργοποιητές και το σφάλμα εξόδου ροπής είναι ≤5%.

Κατάλληλα μέσα και τυπικά σενάρια

Η βαλβίδα πεταλούδας με επικάλυψη Halar έχει σχεδιαστεί για τα ακόλουθα μέσα:

1. Ισχυρό οξύ/αλκάλιο: όπως διάλυμα ηλεκτρολυτικής επιμετάλλωσης (που περιέχει χρωμικό οξύ), υγρό αέριο χλώριο σε διαδικασία χλωρίου-αλκαλίου, συμπύκνωμα φωσφορικού οξέος.

2. Οργανικοί διαλύτες: πετροχημικά ενδιάμεσα όπως βενζόλιο, εστέρες, κετόνες κ.λπ.

3. Οξειδωτικά μέσα: υπεροξείδιο του υδρογόνου (συγκέντρωση≤50%), διάλυμα υποχλωριώδους νατρίου.

4. Υγρό υψηλής καθαρότητας: CIP/SIP καθαριστικός παράγοντας στη φαρμακοβιομηχανία, παράδοση υπερκαθαρού νερού.
