Συλλέκτη και εκκεντρική: Οδηγός δομής, εφαρμογής και επιλογής

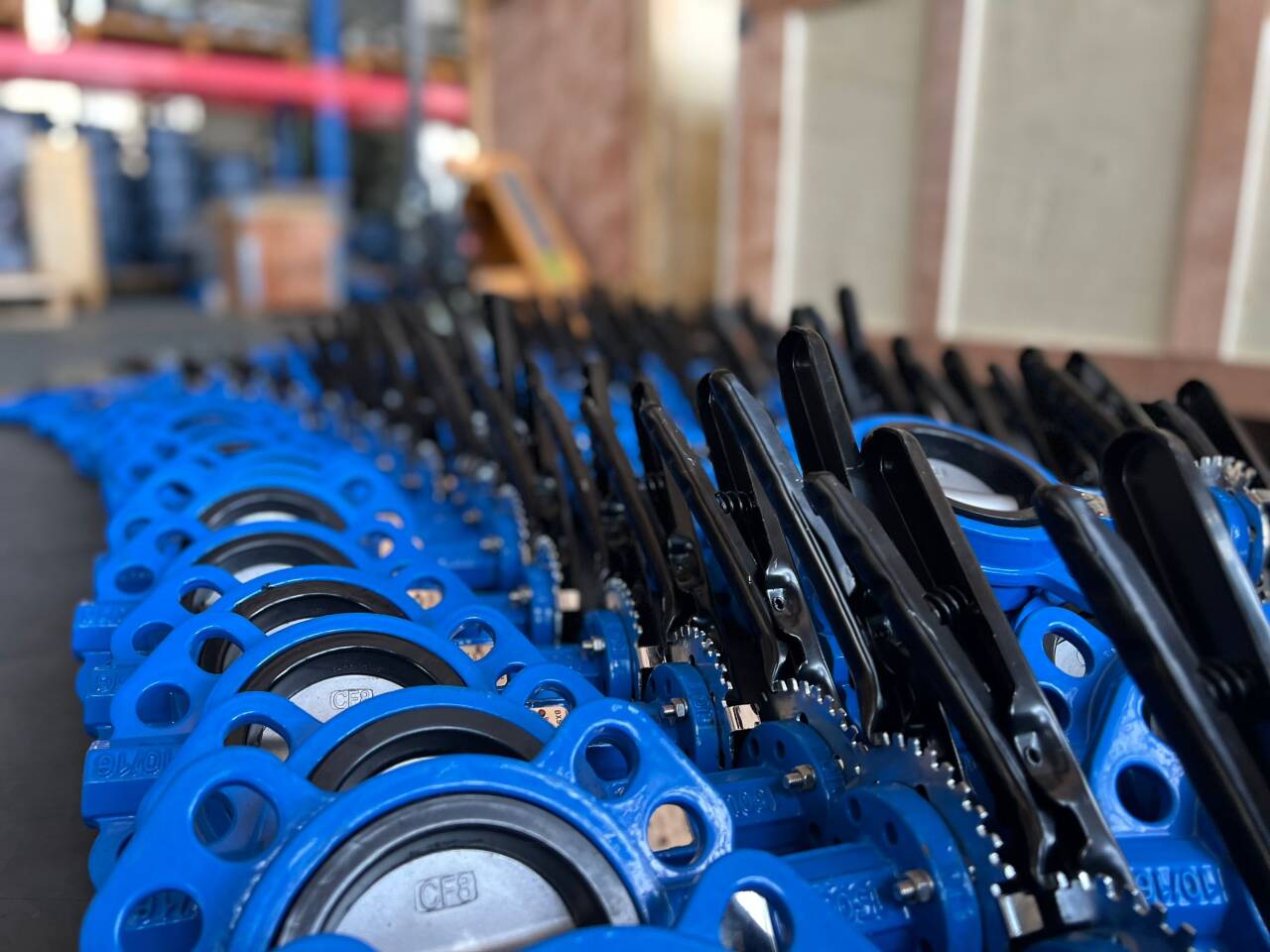

Οβαλβίδα πεταλούδαςΣυνήθως διαιρείται σε αυτούς τους δύο γενικούς τύπους, ο ομόκεντρος σφραγίζεται από το καουτσούκ, σύμφωνα με τον τύπο καουτσούκ που μπορεί να είναι κατάλληλος για πολλές ουσίες, όπως το νερό ή κάποια χημική ουσία. Αλλά συνήθως χρησιμοποιείται στο κάτω μέρος PN 16. Η εκκεντρική βαλβίδα πεταλούδας περιλαμβάνει την διπλή ή τριπλή εκκεντρική/αντισταθμίσεις, ο δίσκος επιτυγχάνει μια "περιστροφή που μοιάζει με έκκεντρο" κατά το άνοιγμα και το κλείσιμο, εξαλείφοντας πλήρως τη φθορά της τριβής. Λαμβάνοντας την τριπλή δομή μετατόπισης ως παράδειγμα, ο άξονας του στελέχους της βαλβίδας σχηματίζει γωνία σύνθεσης με την επιφάνεια στεγανοποίησης, εξασφαλίζοντας μηδενική διαρροή ακόμη και υπό συνθήκες υψηλής θερμοκρασίας και υψηλής πίεσης.

Έτσι, σύμφωνα με την πίεση εργασίας και τη θερμοκρασία. Το ομόκεντρο που χρησιμοποιείται ευρέως στα δημοτικά φυτά νερού και η οικοδόμηση συστημάτων HVAC υπό χαμηλή πίεση (≤1,6 MPa) και συνθήκες θερμοκρασίας περιβάλλοντος, προσφέρουν σημαντικά πλεονεκτήματα κόστους και κυριαρχούν πάνω από το 80% της βασικής αγοράς.

Ο σχεδιασμός διπλής απόκλισης, που χρησιμοποιεί σφραγίδες από καουτσούκ, είναι κατάλληλη για το χειρισμό των διαβρωτικών μέσων, καθιστώντας το πρότυπο στη χημική βιομηχανία. Και η παραλλαγή με μεταλλική θέση τριπλής απόκλισης ωθεί την απόδοση στις ακραίες θερμοκρασίες μέχρι 550 ° C και είναι απαραίτητη σε εφαρμογές όπως συστήματα ατμού ηλεκτροπαραγωγής και αποθήκευση και μεταφορά ΥΦΑ.

Οι εμπειρογνώμονες της βιομηχανίας συνιστούν: για τον περιορισμό του προϋπολογισμού, τις τυποποιημένες συνθήκες,ομόκεντρες βαλβίδεςείναι η πρώτη επιλογή. Ωστόσο, για εφαρμογές που περιλαμβάνουν σωματίδια, αυξήσεις πίεσης ή εκείνες που απαιτούν 10 έτη λειτουργίας χωρίς συντήρηση, αν και οι εκκεντρικές βαλβίδες έχουν αρχικό κόστος 30% -50% υψηλότερο, τρεις φορές μεγαλύτερη διάρκεια ζωής και σχεδόν μηδενικό ποσοστό αποτυχίας μπορεί να μειώσει το κόστος του κύκλου ζωής κατά 42% (υπολογιζόμενη με βάση το ISO 5208). Επί του παρόντος, το σώμα της βαλβίδας από ανοξείδωτο χάλυβα 316L σε συνδυασμό με τη σφράγιση μεταλλικής πολλαπλών στρώσεων σε βαλβίδες πεταλούδας τριών εκτάσεων γίνεται η προτιμώμενη λύση σε τομείς υψηλής τεχνολογίας όπως η διύλιση και η πυρηνική ενέργεια.
