Βαλβίδες πύληςείναι ευρέως χρησιμοποιούμενα εξαρτήματα ελέγχου ροής σε βιομηχανικά συστήματα σωληνώσεων όπου απαιτείται αξιόπιστη απενεργοποίηση, ελάχιστη απώλεια πίεσης και μεγάλη διάρκεια ζωής. Αυτό το άρθρο εξηγεί πώς λειτουργούν οι βαλβίδες πύλης, πώς ο δομικός σχεδιασμός τους επηρεάζει την απόδοση και πώς οι τεχνικές παράμετροι επηρεάζουν τις αποφάσεις επιλογής. Αντιμετωπίζει επίσης κοινά ερωτήματα που εγείρονται από μηχανικούς και επαγγελματίες προμηθειών, παρέχοντας μια δομημένη, πρακτική αναφορά που ευθυγραμμίζεται με τη βιομηχανική χρήση και τη συμπεριφορά αναζήτησης στον πραγματικό κόσμο.
Μια βαλβίδα πύλης είναι μια βαλβίδα γραμμικής κίνησης που έχει σχεδιαστεί κυρίως για λειτουργία on/off και όχι για ρύθμιση ροής. Ο πυρηνικός μηχανισμός αποτελείται από μια επίπεδη ή σφηνοειδή πύλη που κινείται κατακόρυφα ανάμεσα σε δύο έδρες βαλβίδας. Όταν ανοιχτεί πλήρως, η πύλη αποσύρεται εντελώς από τη διαδρομή ροής, επιτρέποντας στο υγρό να διέρχεται με ελάχιστη αντίσταση. Όταν είναι κλειστή, η πύλη κατεβαίνει για να σχηματίσει μια σφιχτή σφράγιση στα καθίσματα, σταματώντας ουσιαστικά τη ροή.
Αυτή η αρχή σχεδιασμού καθιστά τις βαλβίδες πύλης ιδιαίτερα κατάλληλες για εφαρμογές που απαιτούν ροή πλήρους οπής και σπάνια λειτουργία. Σε αντίθεση με τις βαλβίδες στραγγαλισμού, οι βαλβίδες πύλης ελαχιστοποιούν τους στροβιλισμούς και τη διάβρωση όταν είναι πλήρως ανοιχτές, γεγονός που συμβάλλει στη μεγαλύτερη διάρκεια ζωής του συστήματος και σε χαμηλότερες απώλειες ενέργειας.

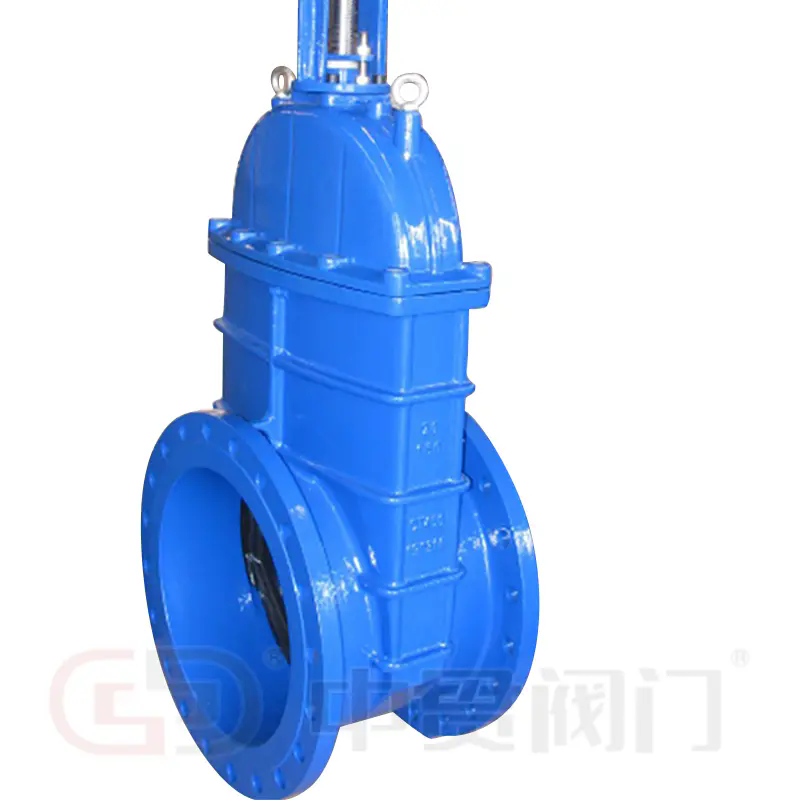

Από δομική άποψη, οι κοινές διαμορφώσεις βαλβίδων πύλης περιλαμβάνουν σχέδια ανερχόμενου στελέχους και μη ανερχόμενου στελέχους. Οι βαλβίδες πύλης ανερχόμενου στελέχους παρέχουν οπτική επιβεβαίωση της θέσης της βαλβίδας, ενώ τα σχέδια στελέχους που δεν ανεβαίνουν προτιμώνται σε εγκαταστάσεις με περιορισμένο κατακόρυφο διάκενο. Εσωτερικά, οι βαλβίδες πύλης μπορεί να χρησιμοποιούν συμπαγείς σφήνες, εύκαμπτες σφήνες ή παράλληλες συρόμενες πύλες, καθεμία από τις οποίες επιλέγεται με βάση την πίεση, τη θερμοκρασία και τα χαρακτηριστικά των μέσων.
Η κατανόηση των τεχνικών παραμέτρων είναι απαραίτητη για την αξιολόγηση της καταλληλότητας της βαλβίδας πύλης σε ένα δεδομένο σύστημα. Αυτές οι παράμετροι επηρεάζουν άμεσα την αξιοπιστία της στεγανοποίησης, τη λειτουργική ασφάλεια και τη μακροπρόθεσμη αντοχή.
| Παράμετρος | Περιγραφή | Βιομηχανική Σημασία |
|---|---|---|
| Ονομαστική διάμετρος (DN) | Μέγεθος εσωτερικής διέλευσης της βαλβίδας | Εξασφαλίζει συμβατότητα με τις διαστάσεις του αγωγού και τις απαιτήσεις ροής |
| Εκτίμηση πίεσης (PN/Class) | Μέγιστη επιτρεπόμενη πίεση εργασίας | Καθορίζει την ασφαλή λειτουργία υπό συνθήκες πίεσης συστήματος |
| Υλικό σώματος | Κοινώς χυτοσίδηρος, ανθρακούχο χάλυβας, ανοξείδωτος χάλυβας, κράμα χάλυβα | Καθορίζει την αντοχή στη διάβρωση, την αντοχή και την ανοχή θερμοκρασίας |
| Υλικό καθίσματος | Σχέδια από μέταλλο σε μέταλλο ή με μαλακή έδραση | Επηρεάζει την απόδοση στεγανοποίησης και την αντοχή στη φθορά |
| Θερμοκρασία λειτουργίας | Ελάχιστες και μέγιστες επιτρεπόμενες θερμοκρασίες | Εξασφαλίζει την ακεραιότητα της βαλβίδας σε συστήματα υψηλής θερμοκρασίας ή κρυογονικά συστήματα |
| Τερματισμός σύνδεσης | Φλάντζα, με σπείρωμα, συγκολλημένο | Επιπτώσεις μέθοδος εγκατάστασης και προσβασιμότητα συντήρησης |
Η ακριβής ευθυγράμμιση αυτών των παραμέτρων με τις συνθήκες σχεδιασμού του συστήματος μειώνει τον κίνδυνο αστοχίας και βελτιστοποιεί το κόστος του κύκλου ζωής. Σε περιβάλλοντα υψηλής πίεσης ή υψηλής θερμοκρασίας, η επιλογή υλικού και ο σχεδιασμός του καθίσματος γίνονται ιδιαίτερα κρίσιμες.
Οι βαλβίδες πύλης χρησιμοποιούνται σε ένα ευρύ φάσμα βιομηχανιών λόγω της απλής δομής τους και της αξιόπιστης ικανότητας διακοπής λειτουργίας. Στα συστήματα επεξεργασίας νερού και δημοτικών συστημάτων παροχής, οι βαλβίδες πύλης εγκαθίστανται συνήθως σε κύριες γραμμές διανομής όπου απαιτείται πλήρης χωρητικότητα ροής και χαμηλή απώλεια κεφαλής.
Στον τομέα του πετρελαίου και του φυσικού αερίου, οι βαλβίδες πύλης εφαρμόζονται σε λειτουργίες ανάντη, μεσαίου και κατάντη. Η ικανότητά τους να χειρίζονται υψηλές πιέσεις και θερμοκρασίες τα καθιστά κατάλληλα για αγωγούς αργού πετρελαίου, μονάδες διύλισης και εγκαταστάσεις αποθήκευσης. Βιομηχανικά πρότυπα όπως το API και το ASME συχνά διέπουν το σχεδιασμό και τις δοκιμές τους σε αυτά τα περιβάλλοντα.
Οι εγκαταστάσεις παραγωγής ενέργειας βασίζονται σε βαλβίδες πύλης σε συστήματα τροφοδοσίας νερού λέβητα, γραμμές ατμού και κυκλώματα ψύξης. Εδώ, οι μεταλλικές βαλβίδες πύλης προτιμώνται για την ικανότητά τους να αντέχουν τον θερμικό κύκλο και τα λειαντικά μέσα. Οι μονάδες χημικής επεξεργασίας χρησιμοποιούν επίσης βαλβίδες πύλης όπου απαιτείται χημική συμβατότητα και αυστηρή διακοπή λειτουργίας.
Σε αυτούς τους κλάδους, η σταθερή απαίτηση είναι η αξιόπιστη απομόνωση και όχι η διαμόρφωση ροής, ενισχύοντας τη σημασία της σωστής τοποθέτησης και πρακτικών λειτουργίας της βαλβίδας.
Η επιλογή μιας βαλβίδας πύλης ξεκινά με μια σαφή κατανόηση των συνθηκών λειτουργίας, συμπεριλαμβανομένης της πίεσης, της θερμοκρασίας, του τύπου μέσου και της συχνότητας ενεργοποίησης. Η υπερπροδιαγραφή αυξάνει το κόστος χωρίς πρόσθετο όφελος, ενώ η υποπροδιαγραφή εισάγει λειτουργικό κίνδυνο.
Οι πρακτικές συντήρησης επικεντρώνονται στην περιοδική επιθεώρηση των νημάτων στελέχους, στην ακεραιότητα της συσκευασίας και στην κατάσταση του καθίσματος. Επειδή οι βαλβίδες πύλης δεν έχουν σχεδιαστεί για στραγγαλισμό, θα πρέπει να αποφεύγεται το μερικό άνοιγμα κατά τη διάρκεια του σέρβις για να αποφευχθούν οι κραδασμοί και η ζημιά του καθίσματος.
Η αξιολόγηση της απόδοσης συχνά περιλαμβάνει υδροστατική δοκιμή, δοκιμή διαρροής καθίσματος και επιθεώρηση διαστάσεων κατά τη θέση σε λειτουργία. Κατά τη διάρκεια ζωής, η παρακολούθηση των απαιτήσεων ροπής και η απόδοση στεγανοποίησης παρέχουν έγκαιρη ένδειξη φθοράς ή κακής ευθυγράμμισης.
Ε: Πώς διαφέρει μια βαλβίδα πύλης από μια σφαιρική βαλβίδα στον έλεγχο ροής;
Α: Μια βαλβίδα πύλης χρησιμοποιεί γραμμική κίνηση για να ανυψώσει ή να χαμηλώσει μια πύλη, παρέχοντας ροή πλήρους οπής όταν είναι ανοιχτή και ελάχιστη απώλεια πίεσης. Μια σφαιρική βαλβίδα χρησιμοποιεί περιστροφική κίνηση και είναι πιο κατάλληλη για γρήγορη λειτουργία, αλλά μπορεί να δημιουργήσει υψηλότερη αντίσταση ροής ανάλογα με το σχεδιασμό.
Ε: Πώς πρέπει να εγκατασταθεί μια βαλβίδα πύλης για να διασφαλιστεί μακροπρόθεσμη αξιοπιστία;
Α: Οι βαλβίδες πύλης πρέπει να εγκαθίστανται πλήρως ανοιχτές ή πλήρως κλειστές κατά τη λειτουργία του συστήματος, να ευθυγραμμίζονται με τις κεντρικές γραμμές του αγωγού και να υποστηρίζονται για την αποφυγή εξωτερικής καταπόνησης. Ο σωστός προσανατολισμός του στελέχους και η τήρηση των προδιαγραφών ροπής είναι απαραίτητα.
Ε: Πόσο συχνά πρέπει να συντηρούνται οι βαλβίδες πύλης σε βιομηχανικά συστήματα;
Α: Η συχνότητα συντήρησης εξαρτάται από τις συνθήκες λειτουργίας, αλλά συνιστάται περιοδικός έλεγχος, ειδικά σε περιβάλλοντα υψηλής θερμοκρασίας ή διαβρωτικά. Το ποδήλατο ρουτίνας βοηθά στην πρόληψη της σύσπασης του στελέχους και της υποβάθμισης της συσσώρευσης.
Οι βαλβίδες πύλης παραμένουν ένα θεμελιώδες στοιχείο στον έλεγχο βιομηχανικών υγρών λόγω της δομικής τους απλότητας, της ικανότητας πλήρους ροής και της αξιόπιστης απόδοσης διακοπής λειτουργίας. Όταν οι τεχνικές παράμετροι, οι συνθήκες εφαρμογής και οι πρακτικές συντήρησης είναι σωστά ευθυγραμμισμένες, οι βαλβίδες πύλης παρέχουν μεγάλη διάρκεια ζωής και προβλέψιμη λειτουργία.
Καθώς τα πρότυπα κατασκευής εξελίσσονται και οι τεχνολογίες υλικών προχωρούν, οι βαλβίδες πύλης συνεχίζουν να προσαρμόζονται σε όλο και πιο απαιτητικά περιβάλλοντα λειτουργίας.Βαλβίδα Zhongguanεπικεντρώνεται στην παροχή λύσεων βαλβίδων πύλης σχεδιασμένες να πληρούν τα διεθνή πρότυπα, καλύπτοντας παράλληλα τις πρακτικές απαιτήσεις του κλάδου.
Για πρόσθετες τεχνικές λεπτομέρειες, καθοδήγηση εφαρμογής ή υποστήριξη για συγκεκριμένο έργο,επικοινωνήστε μαζί μαςγια να συζητήσετε πώς τα προϊόντα Zhongguan Valve μπορούν να ενσωματωθούν στο σύστημα αγωγών σας με σιγουριά και αποτελεσματικότητα.
-
