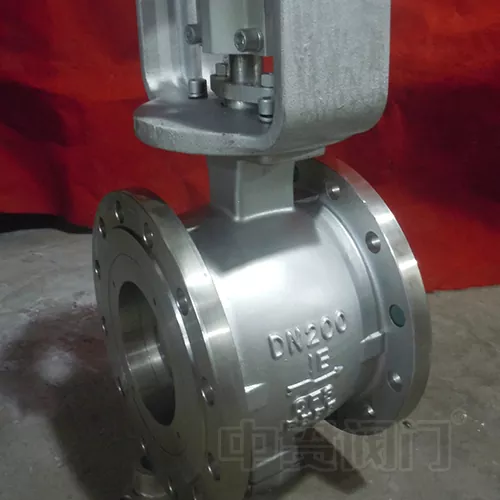

Σφαίρα V-θυρίδας από ανοξείδωτο χάλυβα

Η σφαιρική βαλβίδα V-Port από ανοξείδωτο χάλυβα Zhongguan είναι μια βιομηχανική βαλβίδα υψηλής απόδοσης ειδικά κατασκευασμένη για διαμόρφωση ροής ακριβείας και δύσκολες συνθήκες λειτουργίας. Κατασκευασμένο από κορυφαίας ποιότητας ανοξείδωτο χάλυβα και ενσωματώνοντας προηγμένη γεωμετρία V-ball, υπερέχει στον χειρισμό διαβρωτικών υγρών, συστημάτων υψηλής θερμοκρασίας και υψηλής πίεσης και πολύπλοκων μέσων που περιέχουν αιωρούμενα σωματίδια ή ινώδη υλικά.

Αυτή η βαλβίδα βρίσκει εκτεταμένη ανάπτυξη στους τομείς της πετροχημικής διύλισης, της παραγωγής ηλεκτρικής ενέργειας, της μεταλλουργικής επεξεργασίας, της παραγωγής τροφίμων και ποτών, της φαρμακευτικής παραγωγής, του χαρτοπολτού και του χαρτιού και της προστασίας του περιβάλλοντος. Είναι ευρέως αναγνωρισμένο για την ανώτερη ακεραιότητα σφράγισής του, την εξαιρετική αντοχή στη φθορά και την παρατεταμένη λειτουργική διάρκεια ζωής, γεγονός που το καθιστά απαραίτητο συστατικό στα σύγχρονα συστήματα ελέγχου διεργασιών.

Βασικά χαρακτηριστικά σχεδίασης & τεχνικά πλεονεκτήματα

1. Γεωμετρία μπάλας ακριβείας V-Port για ακριβή έλεγχο

Το περίγραμμα σε σχήμα V που έχει υποστεί μηχανική επεξεργασία στην επιφάνεια της μπάλας επιτρέπει εξαιρετικά ακριβή χαρακτηριστικά ροής, προσφέροντας καμπύλες ελέγχου τόσο γραμμικές όσο και ίσου ποσοστού. Με αναλογία απόσβεσης που υπερβαίνει το 100:1, αυτή η βαλβίδα είναι ιδανική για εφαρμογές που απαιτούν αυστηρή ρύθμιση διεργασιών, όπως ο έλεγχος τροφοδοσίας του αντιδραστήρα και η εξισορρόπηση του λόγου ροής.

2. Η αυτοκαθαριζόμενη δράση κοπής αποτρέπει την απόφραξη

Καθώς η σφαίρα της θύρας V περιστρέφεται, η αιχμηρή άκρη της εγκοπής V δημιουργεί ένα ισχυρό εφέ διάτμησης που κόβει αποτελεσματικά τις ίνες, τις ίνες πολτού, τους πολτούς και τα στερεά σωματίδια που παρασύρονται στο ρεύμα ρευστού. Αυτή η μοναδική δράση αυτοκαθαρισμού αποτρέπει τη συσσώρευση μέσων και το μπλοκάρισμα της βαλβίδας, παρέχοντας ένα ξεχωριστό πλεονέκτημα σε δύσκολες εφαρμογές που περιλαμβάνουν χαρτί, λάσπη, λύματα και άλλα υγρά με στερεά.

3. Μεταλλουργία Premium & Προηγμένη Σκλήρυνση Επιφανειών

• Βασικά υλικά: Τα σώματα και οι μπάλες βαλβίδων διατίθενται σε επιλογές από ανοξείδωτο χάλυβα υψηλής ποιότητας, συμπεριλαμβανομένων των 304, 316 και CF8M (CF3M), προσφέροντας εξαιρετική αντοχή σε ένα ευρύ φάσμα διαβρωτικών μέσων.

• Βελτίωση Επιφανειών: Για εξαιρετικά απαιτητικές συνθήκες, οι επιφάνειες στεγανοποίησης μπορούν να ενισχυθούν με καρβίδιο βολφραμίου ή κεραμικές επικαλύψεις που εφαρμόζονται μέσω της τεχνολογίας θερμικού ψεκασμού καυσίμου οξυγόνου υψηλής ταχύτητας (HVOF). Αυτή η επεξεργασία επιτυγχάνει επιφανειακή σκληρότητα έως HRC 65 ή υψηλότερη, βελτιώνοντας δραματικά την αντοχή στη διάβρωση, την τριβή και τη φούσκωμα και επεκτείνοντας τη διάρκεια ζωής κατά πολλά πολλαπλάσια σε σύγκριση με εναλλακτικές λύσεις χωρίς επίστρωση.

4. Πολλαπλές στεγανοποιητικές λύσεις για ακραίες θερμοκρασίες & πίεση

Ανάλογα με τις συγκεκριμένες απαιτήσεις σέρβις σας, προσφέρουμε μια σειρά από διαμορφώσεις στεγανοποίησης:

• Μαλακό σφράγισμα (PTFE/PPL): Ιδανικό για εφαρμογές θερμοκρασίας περιβάλλοντος, χαμηλής πίεσης και καθαρών μέσων, επιτυγχάνοντας ρυθμούς διαρροής τόσο χαμηλούς όσο και Κλάση VI (μηδενική ορατή διαρροή) .

• Σκληρή σφράγιση μετάλλου (από μέταλλο σε μέταλλο): Σχεδιασμένο για υπηρεσίες υψηλής θερμοκρασίας έως 450°C (842°F) , συστήματα υψηλής πίεσης και λειαντικά μέσα, διατηρώντας σταθερή απόδοση διαρροής σε επίπεδα Κλάσης IV έως VI.

• Εύκαμπτη σύνθετη σφράγιση γραφίτη: Συνδυάζει εξαιρετική αντοχή σε υψηλές θερμοκρασίες με ευνοϊκή ελαστικότητα, καθιστώντας την ιδιαίτερα κατάλληλη για συστήματα ατμού και θερμικού λαδιού.

5. Τυποποιημένη Ενοποίηση Ενεργοποίησης & Έξυπνου Ελέγχου

• Φλάντζα τοποθέτησης συμβατή με ISO 5211: Επιτρέπει την άμεση εγκατάσταση χωρίς εργαλεία ηλεκτρικών, πνευματικών ή ατέρμονων ενεργοποιητών, υποστηρίζοντας αναλογικά σήματα 4-20 mA και ψηφιακά πρωτόκολλα επικοινωνίας διαύλου (όπως Profibus, Modbus και Foundation Fieldbus) για απρόσκοπτη ενσωμάτωση DCS και PLC σε αυτοματοποιημένα συστήματα ελέγχου.

• Στέλεχος σχεδιασμένο με ασφάλεια: Διαθέτει σχεδιασμό στελέχους με προστασία από εκρήξεις σε συνδυασμό με ενσωματωμένο μηχανισμό ασφάλισης ορίου στοπ, εξασφαλίζοντας ασφαλή και αξιόπιστη λειτουργία ακόμη και υπό συνθήκες υπέρτασης υψηλής πίεσης.

6. Πολύπλευρες μέθοδοι σύνδεσης & δομικές διαμορφώσεις

• Τύποι σύνδεσης: Διατίθεται σε φλάντζα (RF, FF), τύπου γκοφρέτας/ωτίδας, με σπείρωμα (NPT, BSP), άκρα συγκόλλησης με υποδοχή και άκρα συγκόλλησης, συμβατά με τα κύρια διεθνή πρότυπα σωληνώσεων, συμπεριλαμβανομένων των ANSI, DIN, JIS και GB.

• Δομικές επιλογές: Προσφέρεται σε τυπική διαμόρφωση ελέγχου θυρών V, καθώς και σε σχέδια στεγανοποίησης διπλής έδρας για αμφίδρομη απενεργοποίηση ή εφαρμογές ποδηλασίας on-off υψηλής συχνότητας.

Τυπικές Βιομηχανίες & Σενάρια Εφαρμογών

Οδηγός γρήγορης επιλογής – Σας βοηθά να επιλέξετε τη σωστή βαλβίδα

Για να διευκολυνθεί η ακριβής επιλογή βαλβίδων, συνιστούμε να παρέχετε τις ακόλουθες παραμέτρους λειτουργίας στην τεχνική ομάδα μας:

• Χαρακτηριστικά μέσων: Όνομα, διαβρωτικότητα, περιεκτικότητα σε στερεά (τύπος και συγκέντρωση), ιξώδες

• Συνθήκες λειτουργίας: Εύρος πίεσης εργασίας, εύρος θερμοκρασίας, απαιτούμενος συντελεστής ροής (Cv/Kv)

• Απαιτήσεις ελέγχου: Επιθυμητό χαρακτηριστικό ροής (γραμμικό/ίσο ποσοστό), τύπος ενεργοποιητή (χειροκίνητος/ηλεκτρικός/πνευματικός), προτίμηση σήματος ελέγχου

• Προδιαγραφές σύνδεσης: Βαθμολογία φλάντζας, χρονοδιάγραμμα σωλήνων, τύπος τελικής σύνδεσης

Το έμπειρο τεχνικό μας προσωπικό προσφέρει δωρεάν υπολογισμούς μεγέθους και προσαρμοσμένες υπηρεσίες σχεδιασμού λύσεων για να διασφαλιστεί η βέλτιστη απόδοση της βαλβίδας για τη συγκεκριμένη εφαρμογή σας.

Διασφάλιση Ποιότητας & Πρότυπα Κατασκευής

• Συμμόρφωση: Κατασκευάστηκε σύμφωνα με διεθνώς αναγνωρισμένα πρότυπα, συμπεριλαμβανομένων των ISO 9001, API 6D, API 607 ​​(πυρασφάλεια) και GB/T 12237.

• Αυστηρές δοκιμές: Κάθε βαλβίδα υποβάλλεται σε δοκιμή υδροστατικής πίεσης 100%, επιθεώρηση διαρροής έδρας και φασματική ανάλυση υλικού για να εγγυηθεί την παροχή μηδενικού ελαττώματος.

• Ιχνηλασιμότητα: Τηρείται πλήρης ιχνηλασιμότητα υλικού και πλήρης τεκμηρίωση επιθεώρησης για αρχεία ποιότητας.

Εξυπηρέτηση μετά την πώληση και δέσμευση εγγύησης

1. Περίοδος εγγύησης: 12 μήνες από την ημερομηνία θέσης σε λειτουργία, καλύπτοντας κατασκευαστικά ελαττώματα.

2. Τεχνική υποστήριξη διάρκειας ζωής: Δωρεάν πρόσβαση στην ομάδα μηχανικών μας για αντιμετώπιση προβλημάτων, καθοδήγηση συντήρησης και προτάσεις ανταλλακτικών καθ' όλη τη διάρκεια ζωής της βαλβίδας.

3. Απόκριση έκτακτης ανάγκης: Υποστήριξη 48 ωρών επί τόπου ή απομακρυσμένης προτεραιότητας για κρίσιμες βλάβες συστήματος.

Γιατί να επιλέξετε το Zhongguan;

• 18+ χρόνια εξειδικευμένης εμπειρίας στην κατασκευή βαλβίδων

• Εξάγονται σε περισσότερες από 30 χώρες σε πέντε ηπείρους

• Πλήρης δυνατότητα προσαρμογής – μη τυποποιημένα μεγέθη, ειδικά κράματα και προσαρμοσμένες επιστρώσεις διαθέσιμα κατόπιν αιτήματος

• Αυστηρός έλεγχος διαδικασίας με πλήρως τεκμηριωμένη ιχνηλασιμότητα ποιότητας

• Ανταγωνιστική τιμολόγηση με άμεση εργοστασιακή προμήθεια – χωρίς ενδιάμεσες σημάνσεις

Zhongguan Valve – Μηχανική ακριβείας για κάθε πρόκληση ροής.

Για λεπτομερή τεχνικά δελτία δεδομένων, σχέδια CAD ή εξατομικευμένη βοήθεια επιλογής, μη διστάσετε να επικοινωνήσετε με την ομάδα πωλήσεών μας. Ανυπομονούμε να οικοδομήσουμε μια μακροπρόθεσμη συνεργασία μαζί σας.
